کاربردهای اسکن سه‌بعدی TrackScan Sharp در صنایع: از خودروسازی تا انرژی بادی

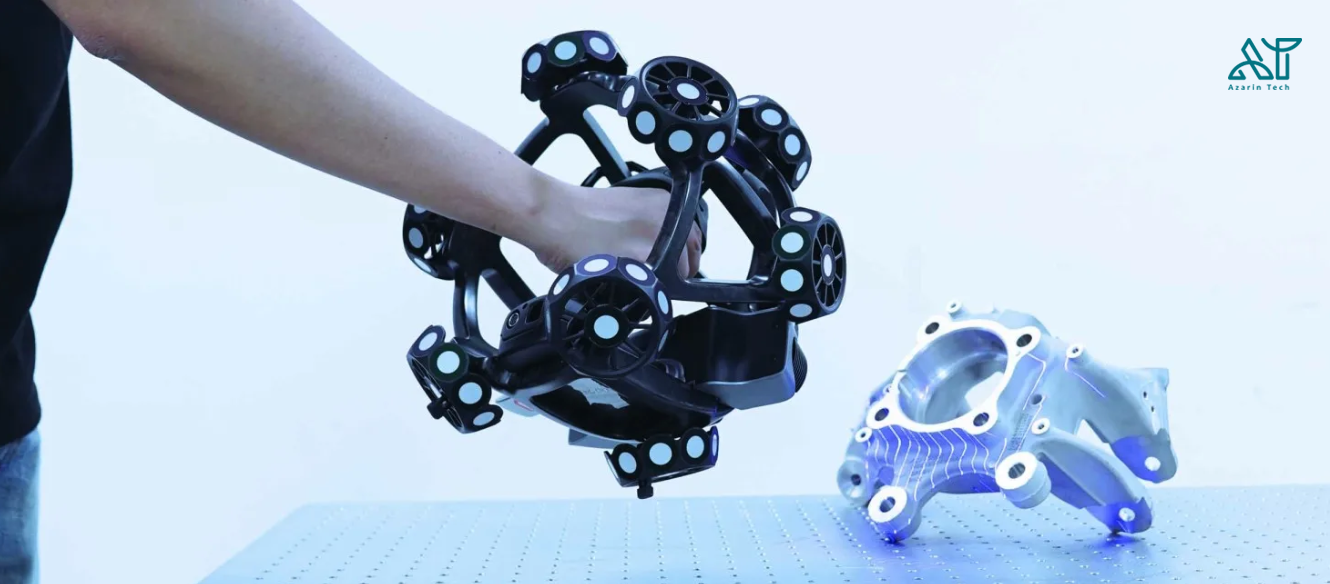

تعریف توانمندی‌ها و مشخصات فنی اسکنر TrackScan Sharp

یکی از ویژگی‌های متمایز TrackScan Sharp، بهره‌گیری از دوربین‌های ۲۵ مگاپیکسلی صنعتی و سیستم نور آبی با ۹۹ خط لیزر است که به‌صورت هم‌زمان توانایی برداشت میلیون‌ها نقطه در ثانیه را دارد. این مشخصات به آن اجازه می‌دهد تا در کوتاه‌ترین زمان ممکن، داده‌های بسیار دقیقی از اجسام با پیچیدگی‌های بالا استخراج کند. دقت اندازه‌گیری تا ۰.۰۲۵ میلی‌متر، حجم پوشش تا ۱۳۵ متر مکعب، و نرخ برداشت داده ۴.۸۶ میلیون نقطه در ثانیه از جمله پارامترهایی هستند که این سیستم را در رده ابزارهای صنعتی پیشرفته قرار می‌دهند.

مهم‌تر از همه، این دستگاه برای انجام اندازه‌گیری‌های دقیق نیازی به نشانه‌گذاری فیزیکی ندارد. همین قابلیت، زمان آماده‌سازی عملیات را به‌طور چشمگیری کاهش می‌دهد و بهره‌وری را افزایش می‌بخشد. ساختار سبک، طراحی ارگونومیک و قابلیت استفاده به‌صورت بی‌سیم، امکان به‌کارگیری در محیط‌های صنعتی سنگین و خطوط تولید را فراهم کرده است.

کاربرد در صنایع خودروسازی اسکنر TrackScan Sharp

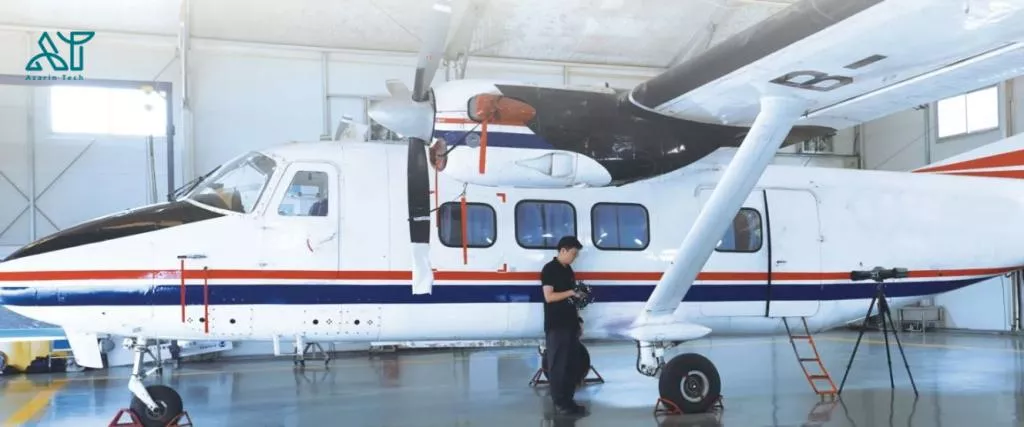

فناوری TrackScan Sharp در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرد. در صنعت خودروسازی، این سیستم به مهندسان کمک می‌کند تا انطباق قطعات تولیدی با طرح‌های مهندسی را با دقت بالا ارزیابی کنند. در هوافضا، برای بررسی سطوح آیرودینامیکی و قطعات ساختاری حیاتی از آن بهره گرفته می‌شود. صنایع انرژی مانند تولید برق بادی، و همچنین حوزه‌های نفت و گاز، به‌دلیل نیاز به کنترل کیفیت قطعات بزرگ، پیچیده و اغلب براق، از این فناوری به‌عنوان جایگزینی پیشرفته برای ابزارهای اندازه‌گیری سنتی استفاده می‌کنند.

نقش اسکنر TrackScan Sharpدر ارتقاء فرآیندهای کنترل کیفیت در خودروسازی

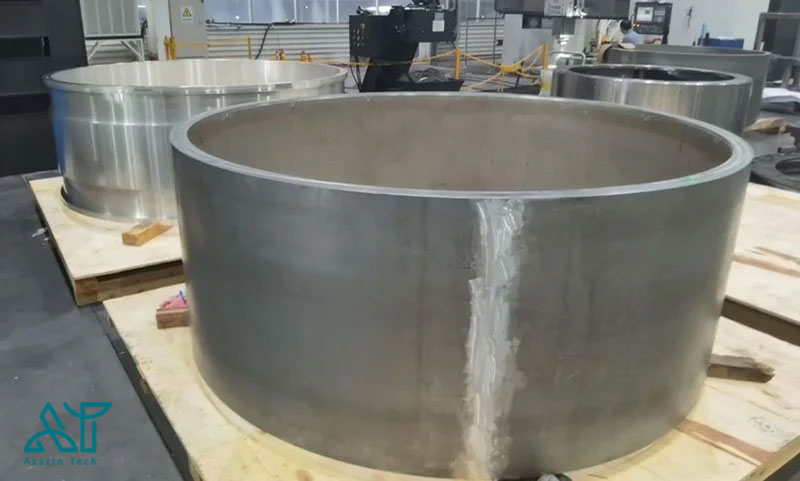

در حوزه تولید انرژی پاک، به‌ویژه برق بادی، کیفیت قطعات نقش اساسی در عملکرد کل سیستم ایفا می‌کند. یکی از این قطعات حیاتی، قاب استاتور در ژنراتورهای بادی است. این بخش وظیفه تثبیت موقعیت سیم‌پیچ‌ها را بر عهده دارد و کوچک‌ترین انحراف در ابعاد یا موقعیت آن می‌تواند منجر به کاهش بازده سیستم یا حتی خرابی تجهیزات شود.

در پروژه‌ای صنعتی، از TrackScan Sharp برای دیجیتالی‌سازی سطح خام قاب استاتور پیش از ماشین‌کاری نهایی استفاده شد. چالش اصلی در این پروژه، نیاز به تعیین دقیق مبنای هندسی برای مراحل بعدی پردازش بود. روش‌های سنتی، مانند ساعت اندازه‌گیری مکانیکی، علاوه بر محدودیت در دقت، به زمان زیادی برای اجرا نیاز داشتند.

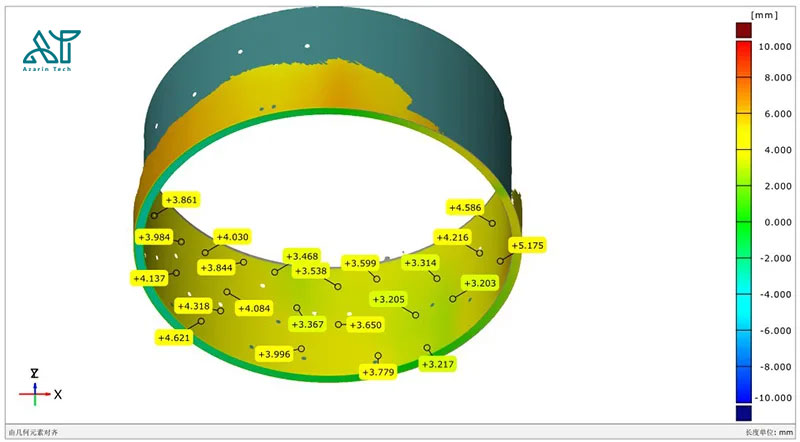

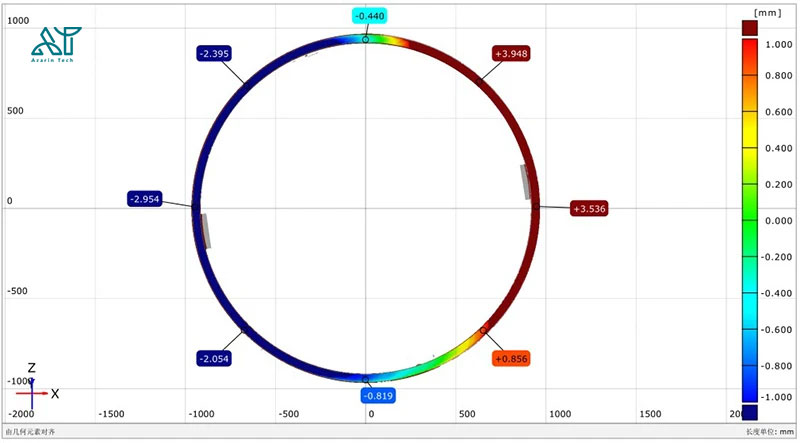

با استفاده از قابلیت‌های این سیستم نوری، کل فرآیند بازرسی تنها در پنج دقیقه انجام شد. داده‌های حجیم با دقت بالا جمع‌آوری شده و در قالب مدل دیجیتال، با طرح CAD قطعه مقایسه شدند. این تحلیل به مهندسان امکان داد تا مقدار دقیق برداشت در ماشین‌کاری را تعیین کرده و انحرافات را به‌صورت پیشگیرانه اصلاح کنند. نتیجه این فرآیند، افزایش دقت تولید، کاهش زمان پردازش، و کاهش چشمگیر ضایعات مواد بود.

نقش فناوری‌های نوین TrackScan Sharp در بهینه‌سازی تولید خودرو

در پروژه‌ای دیگر در حوزه خودروسازی، از TrackScan Sharp برای بازرسی بدنه خودرو استفاده شد. سطح بزرگ، انحنادار و براق این قطعات، کار را برای ابزارهای اندازه‌گیری سنتی بسیار دشوار می‌کرد. با اجرای سیستم، تنها در کمتر از ۱۰ دقیقه مدل کامل از سطح بیرونی قطعه ایجاد و با مدل مهندسی مقایسه شد. خروجی این بررسی، کاهش ۵۰ درصدی زمان بازرسی و بهبود ۳۰ درصدی در دقت مونتاژ بود.

چرا قابلیت بدون تماس در TrackScan Sharp مهم است؟

قابلیت اسکن بدون تماس در دستگاه TrackScan Sharp یکی از برجسته‌ترین ویژگی‌هایی است که آن را از بسیاری از سیستم‌های سنتی متمایز می‌کند. در گذشته، روش‌های بازرسی وابسته به تماس مستقیم با قطعه یا استفاده از نشانگرهای فیزیکی بودند؛ روشی زمان‌بر و مستعد خطای انسانی. اما TrackScan Sharp با بهره‌گیری از فناوری نوری پیشرفته، امکان اسکن دقیق و سریع بدون نیاز به نشانگر را فراهم کرده است. این ویژگی به‌ویژه در محیط‌های صنعتی، جایی که قطعات سنگین، بزرگ یا در حال تولید هستند، مزیتی حیاتی محسوب می‌شود. کاربر بدون دخالت فیزیکی و صرف زمان برای آماده‌سازی قطعه، می‌تواند داده‌های سه‌بعدی را با بالاترین دقت ممکن استخراج کند.

نقش اسکنر TrackScan Sharpدر تحول دنیای دیجیتال

TrackScan Sharp نه‌فقط یک ابزار اندازه‌گیری، بلکه بخشی از پازل بزرگ‌تر تحول دیجیتال در صنعت است. استفاده از مدل‌های دیجیتال به‌دست‌آمده از این سیستم در فرآیندهایی مانند شبیه‌سازی، تحلیل المان محدود، طراحی معکوس و کنترل کیفیت آماری، باعث تسریع تصمیم‌گیری و کاهش خطاهای انسانی می‌شود.

داده‌هایی که با استفاده از این سیستم جمع‌آوری می‌شود، می‌توانند به‌صورت مستقیم وارد چرخه طراحی محصول شوند و به مهندسان کمک کنند تا به جای بازسازی مدل‌ها از ابتدا، مستقیماً به بهینه‌سازی و تحلیل عملکرد بپردازند.

تحلیل فنی و نرم‌افزاری اسکنر TrackScan Sharp

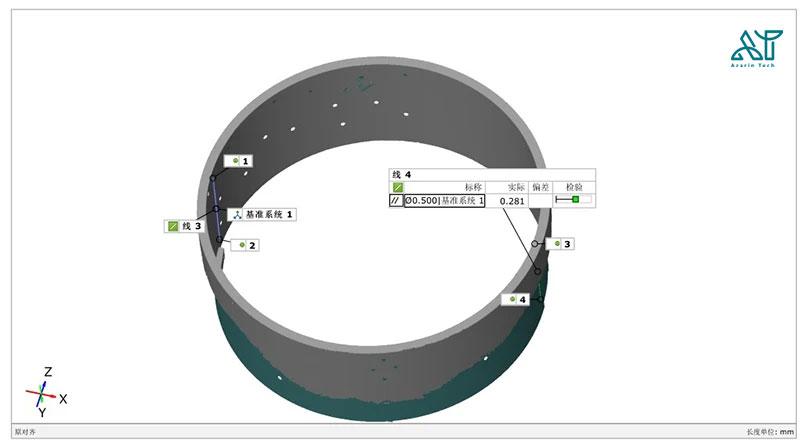

یکی از قابلیت‌های مکمل در کنار این سخت‌افزار، استفاده از نرم‌افزارهای پیشرفته برای پردازش و تحلیل داده‌هاست. این نرم‌افزارها قابلیت مقایسه مدل اسکن‌شده با مدل CAD را در اختیار کاربر قرار می‌دهند و به‌صورت خودکار میزان انحراف مجاز ماشین‌کاری، و موقعیت بهینه مبنا را محاسبه می‌کنند.

در بسیاری از کاربردها، به‌ویژه در تولید انبوه، تعیین دقیق مبنا برای ماشین‌کاری اهمیت بالایی دارد. هرگونه انحراف در این مرحله، به خطاهای زنجیره‌ای در مراحل بعدی منجر می‌شود. TrackScan Sharp این فرآیند را اتوماسیون کرده و به میزان چشمگیری از بروز این نوع خطاها جلوگیری می‌کند.

مزایای رقابتی اسکنر TrackScan Sharp

• صرفه‌جویی در زمان و منابع: حذف مرحله نشان‌گذاری و اسکن سریع باعث کاهش زمان عملیاتی تا بیش از ۷۰٪ می‌شود.

• افزایش دقت تولید: کاهش انحرافات هندسی و تعیین دقیق پارامترهای ماشین‌کاری.

• کاهش ضایعات: با تحلیل دقیق مجاز ماشین‌کاری، میزان برداشت مواد بهینه‌سازی می‌شود.

• قابلیت حمل بالا: طراحی سبک و بدون کابل، امکان استفاده در فضاهای تنگ یا خطوط تولید فعال را فراهم می‌کند.

• پوشش گسترده و دقیق: امکان اندازه‌گیری قطعات بزرگ با هندسه پیچیده، بدون از دست رفتن کیفیت داده‌ها.

نظر کاربران صنعتی درباره TrackScan Sharp

کاربران صنعتی از فناوری TrackScan Sharp به‌عنوان ابزاری انقلابی یاد می‌کنند که نه‌تنها دقت بازرسی را متحول کرده، بلکه در بسیاری از موارد موجب بازطراحی فرآیندهای تولید شده است. در ادامه، تجربه سه کارشناس از صنایع مختلف را مطالعه نمایید:

• کارشناس حوزه تولید تجهیزات سنگین:

TrackScan Sharp به ما این امکان را داد تا پیش از شروع عملیات ماشین‌کاری، قطعه را در فضای دیجیتال تحلیل کنیم. این موضوع باعث شد تصمیمات دقیق‌تری بگیریم، هزینه‌های بازکاری را کاهش دهیم و به کیفیت بالاتری در محصولات نهایی برسیم.

• مهندس کنترل کیفیت در صنعت خودروسازی:

استفاده از این سیستم باعث شد فرآیند بازرسی قطعات پیچیده با سرعت بیشتری انجام شود. بدون نیاز به نصب نشانگر یا تماس فیزیکی با قطعه، زمان توقف خط تولید به حداقل رسید.

• تکنسین طراحی معکوس در صنایع هوافضا:

با دقت بالا و عملکرد بدون تماس این دستگاه، توانستیم از قطعات حساس و گران‌قیمت نمونه‌برداری کنیم، بدون کوچک‌ترین آسیب یا تماس. این فناوری واقعاً مرزهای طراحی مهندسی را جابه‌جا کرده است.

جمع‌بندی

در عصری که دقت، سرعت و انعطاف‌پذیری سه ضلع اصلی تولید موفق هستند، سیستم‌هایی مانند TrackScan Sharp به‌عنوان محرک‌های اصلی پیشرفت شناخته می‌شوند. این فناوری، با ترکیب قابلیت‌های نوری پیشرفته، تحلیل دیجیتال و پردازش سریع، امکان‌سنجی و کنترل کیفیت را به سطح جدیدی ارتقاء داده است.

چه در حوزه هوافضا، چه در تولید خودرو، چه در انرژی‌های نو و چه در بازرسی خطوط صنعتی، این سیستم راه‌حلی جامع برای چالش‌های اندازه‌گیری و کنترل کیفیت ارائه می‌دهد. ترکیب سرعت، دقت و سهولت استفاده، TrackScan Sharp را به انتخابی بی‌رقیب برای صنایع آینده‌نگر تبدیل کرده است.
