اسکنر سه بعدی لیزری

اسکنر سه بعدی لیزری ابزار پیشرفته‌ای است که برای جمع‌آوری داده‌های دقیق و سه‌بعدی از مدل ها یا محیط‌ها استفاده می‌شود. این اسکنرها از تکنولوژی لیزر برای اندازه‌گیری فاصله‌ها و ایجاد مدل‌های سه‌بعدی استفاده می‌کنند. به عبارت دیگر، این دستگاه‌ها می‌توانند مدل ها فیزیکی را با دقت بسیار بالا اسکن کرده و اطلاعات دقیق را به صورت دیجیتال ذخیره کنند. این تکنولوژی به‌ویژه در صنایعی که نیاز به دقت و جزئیات بالایی دارند، مانند معماری، مهندسی معکوس، بازرسی کیفیت و طراحی صنعتی، کاربرد فراوانی دارد.

فناوری و نحوه کار اسکنر سه‌بعدی لیزری

اسکنر سه بعدی لیزری برای ایجاد مدل‌های دیجیتال از مدل ها یا محیط‌ها از فناوری‌های مختلف لیزری بهره می‌برند. این اسکنرها به‌طور عمده به دو روش اصلی برای اندازه‌گیری فاصله و ایجاد داده‌های سه‌بعدی متکی هستند: فناوری لیزر زمان پرواز (Time-of-Flight - ToF) و فناوری استرئومتریک یا اسکن لیزری مبتنی بر تکثیر نور (Phase Shift) . در ادامه به توضیح این دو فناوری و نحوه عملکرد آن‌ها می‌پردازیم.

 فناوری لیزر زمان پرواز (Time-of-Flight - ToF)

این فناوری مبتنی بر اندازه‌گیری زمان سپری شده برای ارسال و دریافت یک پالس لیزر است. اسکنر لیزری یک پالس لیزر را به سطح مدل می‌فرستد و زمانی که این پالس از سطح بازتاب می‌شود، سنسور اسکنر مدت زمان بازگشت پالس را اندازه‌گیری می‌کند. با توجه به سرعت نور و زمان بازگشت پالس، اسکنر می‌تواند فاصله دقیق بین خود و سطح مدل را محاسبه کند. این فرآیند برای هر نقطه از سطح مدل انجام می‌شود و داده‌ها برای ایجاد یک مدل سه‌بعدی دیجیتال جمع‌آوری می‌شوند.

ویژگی‌های فناوری ToF

  1. دقت بالا: فناوری ToF قادر است فاصله‌ها را با دقت میلی‌متری اندازه‌گیری کند.
  2.  محدوده وسیع: این فناوری می‌تواند مسافت‌های طولانی (چند متر تا صد متر) را به دقت اسکن کند، که این ویژگی آن را برای اسکن محیط‌های بزرگ مانند ساختمان‌ها یا پروژه‌های جغرافیایی مناسب می‌سازد.
  3.  سرعت بالا: به دلیل اینکه اسکنر تنها زمان بازگشت یک پالس را اندازه‌گیری می‌کند، می‌تواند اسکن را سریع‌تر انجام دهد

 فناوری تغییر فاز (Phase Shift)

در این روش، دستگاه یک پرتو لیزری مداوم را به سطح مدل ارسال می‌کند. این پرتو به طور مداوم تغییر می‌کند و به شکل موج سینوسی است. سنسور اسکنر سه بعدی لیزری تغییرات فاز این موج را با توجه به زمانی که پرتو به سطح مدل برخورد کرده و بازگشته است، اندازه‌گیری می‌کند. این تغییر فاز به دستگاه این امکان را می‌دهد تا فاصله دقیق بین خود و سطح مدل را محاسبه کند.

ویژگی‌های فناوری Phase Shift

  1.  دقت بسیار بالا: این فناوری قادر است فاصله‌ها را با دقت بالاتری نسبت به فناوری ToF اندازه‌گیری کند.
  2. محدوده کوتاه‌تر: برخلاف فناوری ToF، این روش معمولاً برای اسکن در فواصل کوتاه‌تری (حدود 2 تا 10 متر) مناسب است
  3.  اسکن دقیق‌تر برای مدل ها کوچک و جزئیات دقیق: این فناوری بیشتر برای اسکن مدل ها کوچک و پیچیده‌ای که نیاز به دقت بالا دارند، استفاده می‌شود.

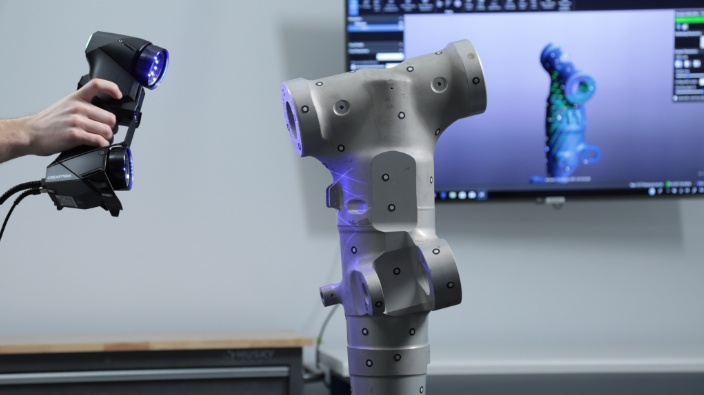

فناوری های اسکنر لیزری

مزایای استفاده از اسکنر سه بعدی لیزری

اسکنر سه بعدی لیزری به دلیل ویژگی‌ها و قابلیت‌های خاص خود در بسیاری از صنایع به‌طور گسترده‌ای مورد استفاده قرار می‌گیرند. این ابزارها از مزایای متعددی برخوردار هستند که باعث شده است در پروژه‌ها و کاربردهای مختلف بسیار محبوب و مؤثر واقع شوند. در این بخش، برخی از مزایای برجسته استفاده از این دستگاه توضیح داده می‌شود:

دقت بسیار بالا

یکی از اصلی‌ترین مزایای اسکنر سه بعدی لیزری ، دقت بالای آن‌ها در اندازه‌گیری و اسکن اجسام است. این دستگاه‌ها قادرند نقاط سطح مدل را با دقت میلی‌متری یا حتی میکرونی ثبت کنند، که این ویژگی برای پروژه‌هایی که به جزئیات دقیق نیاز دارند، مانند طراحی صنعتی، مهندسی معکوس، و بازرسی کیفیت ضروری است.

توانایی اسکن مدل ها پیچیده

اسکنر سه بعدی لیزری می‌توانند به‌راحتی اجسام پیچیده با هندسه‌های غیرمنظم را اسکن کنند. برخلاف روش‌های سنتی که ممکن است در اسکن مدل ها با شکل‌های پیچیده و جزئیات زیاد با مشکل مواجه شوند، اسکنرهای لیزری قادر به ثبت جزئیات دقیق در مدل ها با هندسه‌های پیچیده هستند.

 سرعت بالا

اسکنرهای لیزری نسبت به روش‌های سنتی اسکن سه‌بعدی، سرعت بسیار بالاتری دارند. این اسکنرها قادرند حجم زیادی از داده‌ها را در مدت زمان کوتاهی جمع‌آوری کنند، که این امر به ویژه در پروژه‌های بزرگ و زمانی که نیاز به جمع‌آوری سریع داده‌ها باشد، بسیار مفید است. این ویژگی به کاهش زمان پروژه و هزینه‌های مربوطه کمک می‌کند.

 دقت در محیط‌های سخت

اسکنر سه بعدی لیزری به‌ویژه در محیط‌هایی که امکان دسترسی سخت یا خطرناک برای انسان‌ها وجود دارد، به‌طور مؤثر عمل می‌کنند. برای مثال، اسکنرهای لیزری می‌توانند در شرایط نوری ضعیف، در فضاهای پیچیده یا در فضاهای بسته که ممکن است تجهیزات دیگر نتوانند به درستی کار کنند، به‌خوبی عمل کنند. این مزیت در پروژه‌های مانند بازرسی ساختمان‌های بلند، تونل‌ها، و سایت‌های صنعتی که دسترسی به آن‌ها دشوار است، ارزشمند است.

 حفظ کیفیت و دقت در طول زمان

اسکنر سه بعدی لیزری معمولاً به گونه‌ای طراحی می‌شوند که دقت خود را در طول زمان حفظ کنند. برخلاف روش‌های مکانیکی که می‌توانند دچار فرسایش یا تغییرات در عملکرد شوند، اسکنرهای لیزری به دلیل ماهیت الکترونیکی خود، نیاز به کالیبراسیون مداوم ندارند و در شرایط مختلف می‌توانند دقت خود را حفظ کنند.

 قابلیت اسکن سریع و بی‌نیاز از تماس فیزیکی

اسکنر سه بعدی لیزری نیاز به تماس فیزیکی با سطح مدل ندارند. این ویژگی موجب می‌شود که فرآیند اسکن سریع‌تر و به‌مراتب ایمن‌تر باشد، زیرا هیچ گونه تماسی با مدل ها آسیب‌پذیر و حساس ایجاد نمی‌شود. به همین دلیل، از اسکنرهای لیزری در پروژه‌های حساس مانند اسکن آثار هنری، جواهرات یا قطعات پزشکی نیز استفاده می‌شود.

 کاهش خطرات انسانی و نیاز به نیروی انسانی زیاد

استفاده از اسکنرهای لیزری خطرات ناشی از کار در محیط‌های پرخطر را کاهش می‌دهد. به‌ویژه در پروژه‌های ساختمانی یا صنعتی که ممکن است نیاز به کار در ارتفاعات یا مکان‌های غیرقابل دسترس باشد، اسکنرهای لیزری می‌توانند جایگزین کارهای فیزیکی و خطرناک شوند و در عین حال دقت و سرعت بالاتری را ارائه دهند.

 مدل‌سازی سه‌بعدی و شبیه‌سازی دقیق

داده‌های اسکن‌شده توسط اسکنرهای لیزری می‌توانند برای ایجاد مدل‌های سه‌بعدی دقیق و شبیه‌سازی‌های رایانه‌ای استفاده شوند. این مدل‌ها برای انجام تجزیه و تحلیل‌های بیشتر، طراحی، یا شبیه‌سازی‌های فنی در نرم‌افزارهای مختلف CAD و CAE استفاده می‌شوند. این ویژگی در طراحی و تولید قطعات پیچیده، تعمیرات و نگهداری تجهیزات، و همچنین مطالعات شبیه‌سازی کاربرد فراوانی دارد.

 امکان اسکن در فواصل دور

برخی از اسکنرهای لیزری قادرند از فاصله‌های دور تا چند صد متر از اجسام را اسکن کنند، که این امر آن‌ها را برای پروژه‌هایی که به اسکن محیط‌های وسیع مانند ساختمان‌های بزرگ، محیط‌های صنعتی یا حتی نقشه‌برداری از مناطق جغرافیایی نیاز دارند، بسیار مناسب می‌سازد.

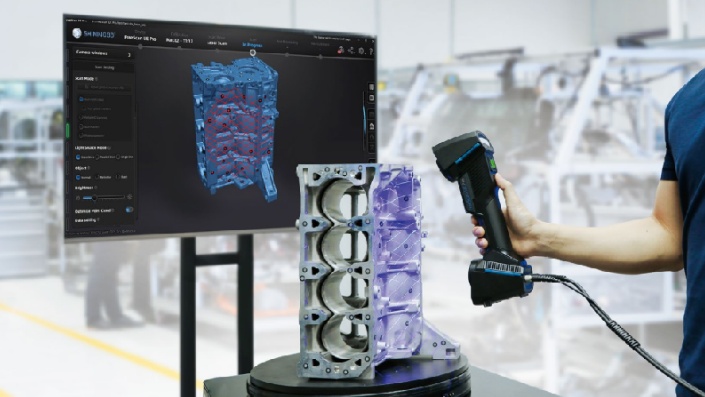

مزایای اسکنرهای لیزری

انواع اسکنرهای سه‌ بعدی لیزری

اسکنر سه بعدی لیزری به دسته‌های مختلفی تقسیم می‌شوند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. این تقسیم‌بندی‌ها معمولاً بر اساس تکنولوژی، نحوه عملکرد، دقت، و نوع کاربرد آن‌ها انجام می‌شود. در ادامه، به بررسی انواع این محصول پرداخته می‌شود:

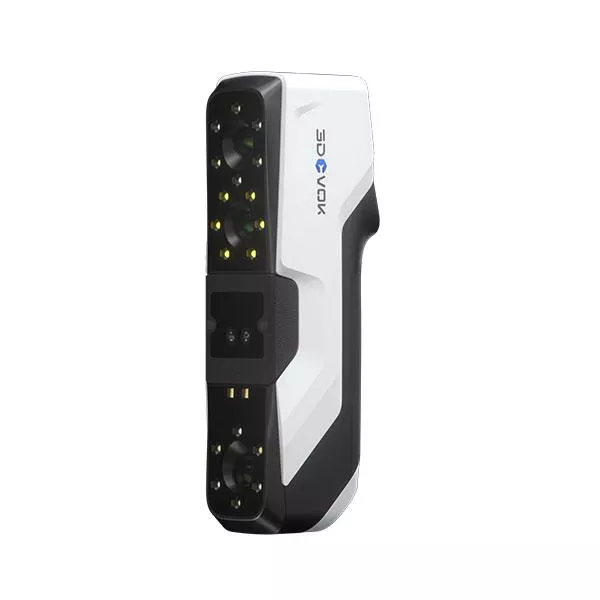

 اسکنر لیزری دستی (Portable Laser Scanners)

اسکنر دستی لیزری به کاربر این امکان را می‌دهند که به‌صورت سیار و با راحتی بالا به اسکن مدل ها بپردازد. این دستگاه‌ها معمولاً سبک و قابل حمل هستند و برای اسکن مدل ها کوچک و بزرگ در محیط‌های مختلف، از جمله فضاهای بسته یا محیط‌های خارجی استفاده می‌شوند.

 اسکنرهای لیزری ثابت (Stationary Laser Scanners)

اسکنرهای ایستاده، که معمولاً در موقعیت ثابت قرار می‌گیرند، برای اسکن محیط‌های بزرگ و پروژه‌های دقیق استفاده می‌شوند. این اسکنرها معمولاً در جای خود قرار می‌گیرند و به‌طور خودکار می‌توانند مدل ها یا محیط‌های اطراف خود را اسکن کنند.

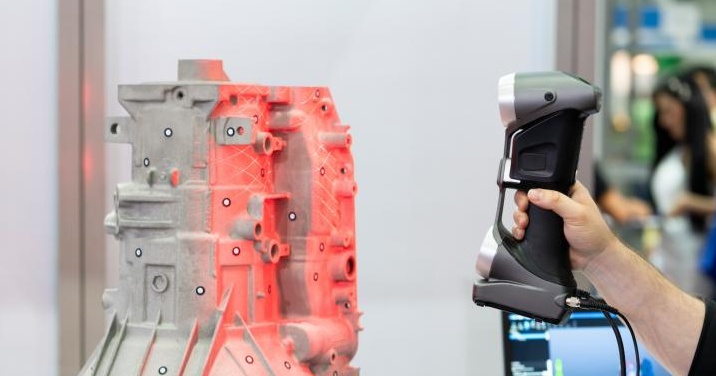

انواع لسکنر های لیزری

کاربردهای اسکنرهای سه‌بعدی لیزری در صنایع مختلف

اسکنرهای سه‌ بعدی لیزری در صنایع متنوع و گسترده‌ای کاربرد دارند. این ابزارهای پیشرفته به دلیل دقت بالا، سرعت زیاد، و توانایی اسکن محیط‌ها و مدل ها پیچیده به‌طور مؤثر در پروژه‌های مختلف استفاده می‌شوند. در اینجا به برخی از مهم‌ترین کاربردهای این اسکنرها در صنایع مختلف اشاره می‌کنیم:

صنعت معماری و ساخت‌وساز

در صنعت معماری و ساخت‌وساز، اسکنر سه‌ بعدی لیزری به‌طور گسترده‌ای برای نقشه‌برداری از بناها و پروژه‌های ساختمانی استفاده می‌شوند. این دستگاه‌ها می‌توانند از ساختمان‌ها و فضاهای پیچیده مدل‌های دقیق سه‌بعدی ایجاد کنند که می‌توانند در طراحی، بازسازی، و نگهداری از ساختمان‌ها مورد استفاده قرار گیرند. اسکنرها به سرعت نقاط دقیق و هندسه پیچیده بناها را جمع‌آوری کرده و به طراحی دقیق‌تر کمک می‌کنند.

صنعت خودرو

در صنعت خودروسازی، اسکنرهای سه‌ بعدی لیزری برای طراحی و تولید قطعات پیچیده و با دقت بالا استفاده می‌شوند. این اسکنرها در فرآیندهایی مانند مهندسی معکوس، ارزیابی کیفیت قطعات، و بهینه‌سازی طراحی‌های جدید کاربرد دارند. اسکنرهای لیزری همچنین در فرآیندهای ساخت سریع (rapid prototyping) برای تولید نمونه‌های اولیه بسیار مفید هستند.

صنعت پزشکی

اسکنرهای سه‌ بعدی لیزری در پزشکی برای ساخت مدل‌های دقیق از اعضای بدن انسان استفاده می‌شوند. این مدل‌ها به پزشکان در جراحی‌های پیچیده و درمان‌های شخصی‌سازی‌شده کمک می‌کنند. همچنین در ساخت پروتزها و ایمپلنت‌ها، اسکنرهای لیزری می‌توانند اندازه‌گیری‌های دقیق و مدل‌سازی‌هایی برای تطابق بهتر با بدن بیمار ارائه دهند.

 صنعت هوافضا

در صنعت هوافضا، اسکنر سه‌ بعدی لیزری برای بررسی و بازرسی دقیق قطعات هواپیما و فضاپیماها استفاده می‌شوند. این اسکنرها کمک می‌کنند تا نقص‌ها و تغییرات در قطعات پیچیده، مانند موتورهای هواپیما یا بدنه فضاپیما، شناسایی شوند. علاوه بر این، اسکنرها برای طراحی و شبیه‌سازی قطعات و زیرسیستم‌های مختلف هوافضا کاربرد دارند.

 صنعت نفت و گاز

در صنعت نفت و گاز، اسکنرهای سه‌ بعدی لیزری برای ارزیابی دقیق ساختارهای مختلف مانند تاسیسات، خطوط لوله، و مخازن استفاده می‌شوند. این اسکنرها به‌ویژه در مناطق خطرناک یا دورافتاده که دسترسی به آن‌ها مشکل است، کارایی بالایی دارند. اسکن‌های سه‌بعدی به مهندسان کمک می‌کند تا وضعیت دقیق تجهیزات را بررسی کرده و برنامه‌ریزی‌های نگهداری و تعمیرات را بهبود بخشند.

صنعت فیلم و انیمیشن

در صنعت فیلم و انیمیشن، اسکنرهای سه‌ بعدی لیزری برای ایجاد مدل‌های سه‌بعدی از بازیگران یا مدل ها واقعی به‌منظور استفاده در تولید انیمیشن و جلوه‌های ویژه به کار می‌روند. این تکنولوژی می‌تواند به‌طور سریع و دقیق ویژگی‌های ظاهری یک بازیگر یا مدل را مدل‌سازی کند، که این مدل‌ها سپس در تولیدات دیجیتال مورد استفاده قرار می‌گیرند.

 صنعت معدن

در معدن‌کاوی، اسکنر سه‌ بعدی لیزری برای نقشه‌برداری دقیق از معادن و ارزیابی تغییرات سطحی استفاده می‌شوند. این اسکنرها می‌توانند نقاط دقیق سطح معدن و تغییرات آن را اندازه‌گیری کرده و به مهندسان معدن در تحلیل داده‌ها و برنامه‌ریزی استخراج کمک کنند.

 صنعت هنر و میراث فرهنگی

در حوزه هنر و میراث فرهنگی، اسکنرهای لیزری برای دیجیتالی کردن آثار تاریخی و هنری استفاده می‌شوند. این اسکنرها می‌توانند مدل‌های سه‌ بعدی دقیقی از آثار باستانی ایجاد کنند که به‌عنوان نسخه‌های دیجیتال برای مطالعات علمی و مرمت‌های بعدی استفاده می‌شوند.
اسکنرهای لیزری 3 بعدی به دلیل دقت بالا، سرعت در ثبت داده‌ها و قابلیت اسکن در شرایط نوری مختلف، به ابزاری قدرتمند در صنایع مختلف تبدیل شده‌اند. این اسکنرها با بهره‌گیری از فناوری لیزر، امکان ثبت جزئیات پیچیده و اندازه‌گیری با دقت میکرومتری را فراهم می‌کنند. توانایی اسکن از فواصل مختلف، همراه با سرعت بالا و عملکرد پایدار، آنها را به انتخابی ایده‌آل برای مهندسی معکوس، کنترل کیفیت، مستندسازی معماری، مرمت آثار تاریخی و مدلسازی دقیق صنعتی تبدیل کرده است.

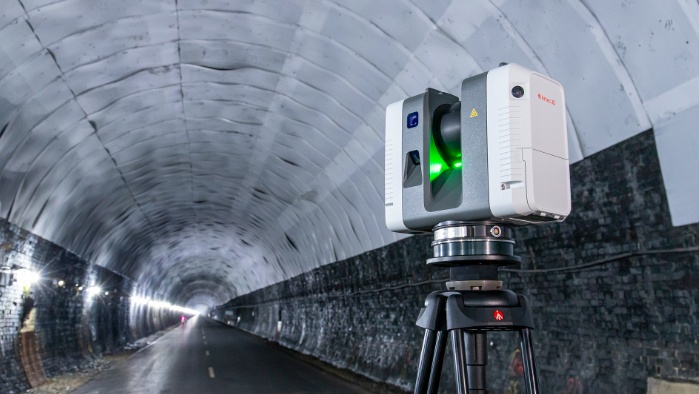

کاربردهای اسکنرهای لیزری

سخن پایانی
در نهایت باید گفت که مزیت اصلی اسکنر سه بعدی لیزری در مقایسه با سایر فناوری‌ها، توانایی ثبت اطلاعات با دقت بالا در محیط‌های باز، بسته و حتی شرایط نوری نامطلوب است. این اسکنرها قادر به ثبت دقیق سطوح پیچیده و بافت‌های دشوار هستند که این امر باعث می‌شود در پروژه‌های حساس، نتایج دقیق و قابل اعتمادی ارائه دهند.
در نهایت، با پیشرفت فناوری و افزایش کارایی اسکنرهای سه‌بعدی لیزری، استفاده از این ابزارها در صنایع مختلف به یک مزیت رقابتی تبدیل شده است. انتخاب صحیح اسکنر لیزری متناسب با نیاز پروژه، باعث افزایش بهره‌وری، کاهش هزینه‌ها و بهبود دقت در طراحی و تولید خواهد شد. این ابزارها مسیر جدیدی برای نوآوری و بهبود فرآیندهای صنعتی و هنری فراهم کرده‌اند.
