انتخاب بهترین اسکنر سه بعدی دغدغه تمام افرادی است که برای انجام پروژه هایشان نیاز به تصاویر با کیفیت و سه بعدی از اشیا و محصولات مورنظرشان دارند. اسکنر سه بعدی دستگاهی است که می تواند یک شی یا محیط اطراف را با تمام جزئیات و به صورت سه بعدی اسکن کند. اما این ترفند به چه دردی می خورد؟ اگر قصد دارید یک محصول را به صورت سه بعدی چاپ کنید و یا اصطلاحا پرینت سه بعدی بگیرید، نیاز دارید که ابتدا آن را اسکن کنید. این دستگاه بیشتر برای تولید گیم ها و به منظور سرگرمی استفاده می شود. البته در هنر معمار، پزشکی و مهندسی نیز کاربردهای بسیاری دارد.
بنابراین باید گفت که اسکن سه بعدی فرایندی است که طی آن می توان تمام داده های لازم برای تصویرسازی دیجیتالی سه بعدی برای یک شی را جمع آوری کرد. این فرایند کمک می کند تا پروژه سه بعدی خود را به راحتی توسعه هید. با ترکیب اسکن سه بعدی و پرینت سه بعدی می توان به سادگی قطعات و محصولات مهم و کاربردی را مدلسازی و بازسازی کرد.
اسکن سه بعدی به سه روش قابل انجام است. می توان با استفاده از اسکن سه بعدی، اسکن نور ساختار یافته و اسکن فتوگرامتری اشیا را به صورت سه بعدی اسکن کرد. در ادامه نحوه کار و انواع اسکنر را معرفی می کنیم.
برای کار با پرینتر سه بعدی نیازمند فایل طراحی سه بعدی هستید. برای تهیه فایل طراحی مدل مورد نظر خود 2 راهکار پیشرو دارید. اول, استفاده از نرم افزار های طراحی سه بعدی مانند Solidworks، Catia،Zbrush، Martix و سایر نرم افزارهای مهندسی برای مدلسازی سه بعدی با ابعاد دقیق هستید.
راهکار دوم، بهره گیری از یک اسکنر با کیفیت و قیمت مناسب برای اسکن کامل مدل مورد نظر هستید. در این روش مدل و قطعات فیزیکی مورد نظر را به طور کامل در سه بعد اسکن می کنید اسکنر با استفاده از نرم افزار تخصصی اسکنر سه بعدی به شما یک فایل طراحی ارائه می کند. حال بدون نیاز به طراحی و اندازگیری دقیق شما صاحب یک فایل سه بعدی می شوید و می توانید همان فایل را تبدیل به یک مدل سه بعدی جدید بکنید.
علاوه بر این همانطور که اشاره شد از این دستگاه در حوزه هی مختلف هنری، صنعتی، پزشکی و ... نیز استفاده می شود که می توان به استفاده از آن در تولید بازی ها و ساخت محصولات دندانپزشکی و ... اشاره کرد
انواع مختلف روش های اسکن سه بعدی و اصول آنها به شرح زیر است:
اسکنرهای سه بعدی مبتنی بر لیزر از فرایندی به نام مثلت بندی های مثلثاتی استفاده می کنند تا شکل سه بعدی را با دقت میلیون ها نقطه ثبت کنند. اسکنرهای لیزری با نمایش یک خط لیزری یا چند خط روی یک شی و سپس بازتاب آن با یک سنسور یا چند سنسور کار می کنند.
سنسورها در فاصله مشخصی از منبع لیزر قرار دارند. سپس می توان با محاسبه زاویه بازتاب نور لیزر، نقاط دقیق را اندازه گیری کرد. اسکنرهای لیزری بسیار محبوب هستند و در طرح های مختلف وجود دارند.
اسکنرهای سه بعدی عموما به صورت قابل حمل دستی، بازویی، مبتنی بر CMM، ردیاب های دوربرد و دوربردهای تک نقطه ای هستند.
1. امکان اسکن سطوح پیچیده مانند سطوح براق یا تیره
2. حساسیت کمتر: نسبت به تغییر شرایط نوری و نور محیط
3. قابل حمل
4. طراحی ساده ، استفاده آسان و هزینه کم.
این اسکنر ها از دیرباز به عنوان اسکنرهای سه بعدی "نور سفید" شناخته می شود ، و امروزه نیز اسکنرهای سه بعدی با نورساختاریافته عمدتاً از یک نور LED آبی یا سفید استفاده می کنند.
این تکنولوژی در حال حاضر بسیار پر کاربرد شده است و شرکت های زیادی محصولات خود را براین پایه توسعه و تولید می کنند.
این اسکنرهای سه بعدی یک الگوی نوری شامل نوارها، بلوک ها یا اشکال دیگر را بر روی یک شی می تابانند.
این مدل اسکنر دارای یک یا چند سنسور است که به لبه آن الگوها یا اشکال ساختاری نگاه می کند تا شکل سه بعدی شی را تعیین کند. با استفاده از روش مثلث بندی مثلثاتی مثل اسکنرهای لیزری ، فاصله سنسورها تا منبع نور مشخص است و مبنای محاسبه قرار می گیرد.
این اسکنرهای ساختاری نور می توانند دارای سه پایه نصب یا دستی باشند.
شرکت هایی مثل HP , shining , Thunk3d ... اسکنرهایی با کیفیت و دقت بالایی تولید کرده اند.
1. زمان اسکن بسیار سریع - به سرعت 2 ثانیه در هر اسکن
2. منطقه اسکن بزرگ - به اندازه 48 اینچ در یک اسکن واحد
3. وضوح بالا-حداکثر 16 میلیون نقطه در هر اسکن و فاصله 16 میکرونی (.00062 اینچ)
4. دقت بسیار بالا - تا 10 میکرون (.00039 ")
5. لنزهای چند منظوره - چندگانه برای اسکن قطعات کوچک تا بزرگ در یک سیستم واحد
6. قابل حمل -سیستمهای دستی بسیار قابل حمل هستند
7. برای اسکن سه بعدی چشم انسان و حیوانات ایمن است
8. بسته به وضوح و دقت نقاط مختلف قیمت از هزینه کم تا گران
این فناوری کاملاً ساده است. این تکنیک شامل پیوندزدن عکس هایی از یک شیء است که از زوایای مختلف گرفته شده است. عکسها با استفاده از دوربین یا حتی تلفن هوشمند شما با تنظیمات خاص دوربین گرفته می شوند ، در حالی که دوخت آن عکسها توسط نرم افزار خاصی انجام می شود. این نرم افزار پیکسل هایی را مشخص می کند که مربوط به یک نقطه فیزیکی مشابه هستند و بر این اساس تصاویر را با هم جمع می کند.
پارامترهایی مانند فاصله کانونی لنز و اعوجاج آن باید توسط کاربر وارد نرم افزار شود تا یک مدل دقیق ایجاد کند. فتوگرامتری آنقدر ساده است که می توانید همین الان گوشی خود را برداشته و شروع به عکاسی کنید.
مزیت بزرگ استفاده از فتوگرامتری سطح دقت و سرعت بدست آوردن اطلاعات یک جسم است. جنبه منفی این تکنیک زمان لازم برای اجرای داده های تصویر از طریق نرم افزار و حساسیت نتیجه نهایی به وضوح عکس ها است. برای به دست آوردن نتیجه نهایی خوب ، باید یک دوربین خوب با وضوح بالا و DPI بالا داشته باشید.
ما می توانیم این عکس ها را با نرم افزارهای زیادی مانند Reality capture ، Blender ، Mushroom ، 3DF Zephyr ، Agisoft Metashape و غیره مورد استفاده و شبیه سازی کنیم.
این روش اسکن شامل تماس فیزیکی یک کاوشگر با سطح جسم مورد اسکن است. در ابتدا ، جسم محکم در جای خود قرارگرفته است تا حرکت نکند. سپس ، پروب لمسی به منظور جمع آوری جزئیات جسم و تمام اطلاعات سه بعدی که برای ایجاد یک فایل دیجیتالی لازم است ، به سراسر شی منتقل می شود.
برای ایجاد یک مدل دقیق باید از نقاط کافی روی سطح نمونه برداری شود. گاهی اوقات ، یک بازوی مفصل دار برای کنترل کاوشگر لمسی و ضبط چندین زاویه/پیکربندی با دقت بالا استفاده می شود.
از آنجا که اسکن تماسی شامل تماس فیزیکی واقعی با سطح جسم مورد اسکن است ، حتی سطوح شفاف و بازتاب کننده نیز می توانند با استفاده از این روش به طور دقیق اسکن شوند. این مزیت اصلی این تکنیک نسبت به سایر فناوری های اسکن است ، همانطور که در بالا اشاره شد ، قادر به اسکن چنین سطوحی نیستند.
نقطه ضعف اسکن سه بعدی تماسی سرعت پایین آن است. اجرای کاوشگر لمسی در تمام بخشهای یک شی به منظور جمع آوری تمام اطلاعات سه بعدی ، زمان می برد.
اسکن سه بعدی تماسی به طور جالبی برای انجام کنترل کیفیت در تولیدات صنعتی مورد استفاده قرار می گیرد. قطعاتی که به تازگی ساخته شده اند را می توان با استفاده از اسکن تماسی از نظر تغییر شکل یا آسیب دیدگی بررسی کرد.
اسکنرهای سه بعدی بردبلند در دو قالب اصلی مبتنی بر پالس و تغییر فاز ارائه می شوند. هر دو برای اجسام بزرگ مانند ساختمانها ، سازه ها ، هواپیماها و وسایل نقلیه نظامی مناسب هستند. اسکنرهای سه بعدی تغییر فاز همچنین برای نیازهای اسکن با برد متوسط مانند اتومبیل ، پمپ های بزرگ و تجهیزات صنعتی به خوبی کار می کنند. این اسکنرها در حالی که آینه ای را برای تابش و بازتابش نور لیزر می چرخانند با چرخش 360 درجه میلیون ها نقطه را ثبت می کنند و مناطق مورد نظر اسکن سه بعدی را می کند.
1. اسکن سه بعدی میلیون ها نقطه در یک اسکن - حداکثر تا 1 میلیون نقطه در ثانیه
2. منطقه اسکن بزرگ بیش از 1000 متر مربع. متر
3. دقت و وضوح خوب بر اساس اندازه شی
4. بدون تماس جهت اسکن ایمن انواع اشیاء
5. قابل حمل
شرکت های معتبر و مطرحی در دنیا وجود دارند که اسکنرهای3D تولید و عرضه می کنند. از جمله شرکت های معتبر که در این حوزه فعالیت می کنند می توان به Shining 3D، Artec Eva، Steinbichler، Thunk3D و ... اشاره نمود که مجموعه آذرین نماینده رسمی برخی از این شرکت ها در ایران است.
در هنگام خرید تمام محصولات باید به دو مورد دقت کافی داشته باشیم. نخست هدفی که از خرید یک محصول داریم و از خود بپرسیم آیا این محصول پاسخگوی نیاز ماست یا خیر؟ و نکته دوم اینکه با بودجه ای که در نظر گرفته ایم بهترین محصول برای ما کدام است؟
در هنگام خرید اسکنر سه بعدی باید به مشخصات فنی و عملکرد دستگاه نیز توجه کنید. سایر نکات مهم شامل مواردی مانند دقت و رزولوشن دستگاه، ابعاد قطعه موردنظر برای اسکن، رنگی بودن یا نبودن خروجی و ... می باشد. با توجه به نوسان شدید ارز، قیمت اسکنر 3D در ایران نیز دارای نوسان زیادی می باشد اما از 50 میلیون تا چند صد میلیون متغیر است. انواع اسکنر سه بعدی در مجموعه آذرین تک موجود است. چنانچه به مشاوره قبل از خرید نیاز دارید، کارشناسان ما آماده پاسخگویی به تمام سوالات شما عزیزان می باشند.
انواع مختلف اسکنر سه بعدی در بازار وجود دارد که هر کدام ویژگی های خاص خود را دارا می باشند. کیفیت، ویژگی ها و برند سازنده این دستگاه، تاثیر مستقیم بر قیمت اسکنر سه بعدی دارد. بنابراین در هنگام خرید و سفارش این محصول می بایست نیازها و هدف خود از تهیه این دستگاه را در نظر بگیرید تا بتوانید بهترین و مناسب ترین نوع اسکنر را بر اساس خواسته و قیمت آن تهیه نمایید. انواع مختلف این اسکنر با قیمت های متنوع در مجموعه ما موجود است که می توانید با بررسی آنچه نیاز دارید را انتخاب کنید.
خرید هر محصولی به منظور تسهیل انجام امور و کارهاست. در هنگام خرید اسکنر سه بعدی باید به چند نکته مهم توجه کنید تا بتوانید با توجه به نیاز و براساس بودجه ای که در نظر گرفته اید بهترین نوع اسکنر سه بعدی را بخرید. نکات زیر در خرید هر نوع اسکنری مهم هستند:
در کنار تمام نکات ذکر شده می توان به نکته مهمی دیگر نیز اشاره کرد. انواع مختلف اسکنر سه بعدی با قیمت های متفاوت در بازار موجود است و به راحتی می توانید به آنها دسترسی داشته باشید. اما دقت کنید که حتما از یک مجموعه یا فروشگاه معتبر نوع اسکنر موردنظرتان را انتخاب و تهیه کنید تا علاوه بر خرید یک محصول اسکنر سه بعدی اورجینال و با کیفیت، از خدمات پس از فروش محصول نیز برخوردار شوید.
اسکنر سه بعدی، در واقع دستگاهی است که می تواند، محدوده ای از یک فضا یا یک شیء را به طور کامل اسکن کند. سپس اطلاعات و داده های به دست آمده را تجزیه و تحلیل می کند و یک سطح سه بعدی یا ابرنقاط ایجاد می کند. سپس می توانید از نتایج به دست آمده برای ساخت و تولید محصولات مختلف استفاده کنید.
امروزه تکنولوژی های متنوعی برای به دست آوردن شکل یک شیء به وجود آمده است. اما اسکنرهای سه بعدی دارای دو نوع می باشند، مدل اول تماسی و مدل دوم غیر تماسی می باشد. در مدل تماسی، اسکنر با لمس فیزیکی یک شیء، می تواند شکل آن را کاملا اسکن کند. در مدل غیر تماسی، اسکنر با کمک انکودرهای چرخشی، چندین آیینه را به طور هماهنگ برای پرتوهای لیزر روی سطوح جسم، هدایت می کند، و در نهایت جسم مورد نظر اسکن می شود. هر دو مدل اسکنر 3 بعدی در فروشگاه آذرین 3D موجود می باشد.
اسکنرهای سه بعدی هم مانند پرینترهای 3 بعدی که در فروشگاه آذرین 3D وجود دارد، در مباحث مختلفی بکارگیری می شوند. اگر بخواهیم به برخی از این کاربردها اشاره کنیم، می توانیم مواردی مانند: مباحث آموزشی، معماری، هنر، پزشکی، مهندسی، طراحی، علمی و پژوهشی، اسکن سه بعدی بدن، انیمیشن و واقعیت مجازی و ... را نام ببریم.
به طور کلی می توانیم اسکنرهای 3 بعدی را به سه دسته تقسیم کنیم. اسکنر سه بعدی بدن و صورت، اسکنر سه بعدی قطعات . در مدل بدن و صورت، اسکنرها می توانند با نرم افزارهای مخصوص، اجزای بدن را تشخیص دهند. در مدل قطعات، صنعتگران می توانند به راحتی یک قطعه را به یک مدل 3D تبدیل کنند و در کامپیوتر آن را مشاهده کنند. در نهایت اسکنر سه بعدی برای اسکن چوب، برای صنعت منبت کاری، مبلمان و صنعت چوب و صنایع نظامی و خودروسازی و پمپ سازی بکارگیری می شود که به راحتی باعث می شود مدل مورد نظر، مطابق با نظر طراح خلق شود. برای خرید هرکدام از این دسته ها، می توانید به فروشگاه آذرین 3D مراجعه نمایید.

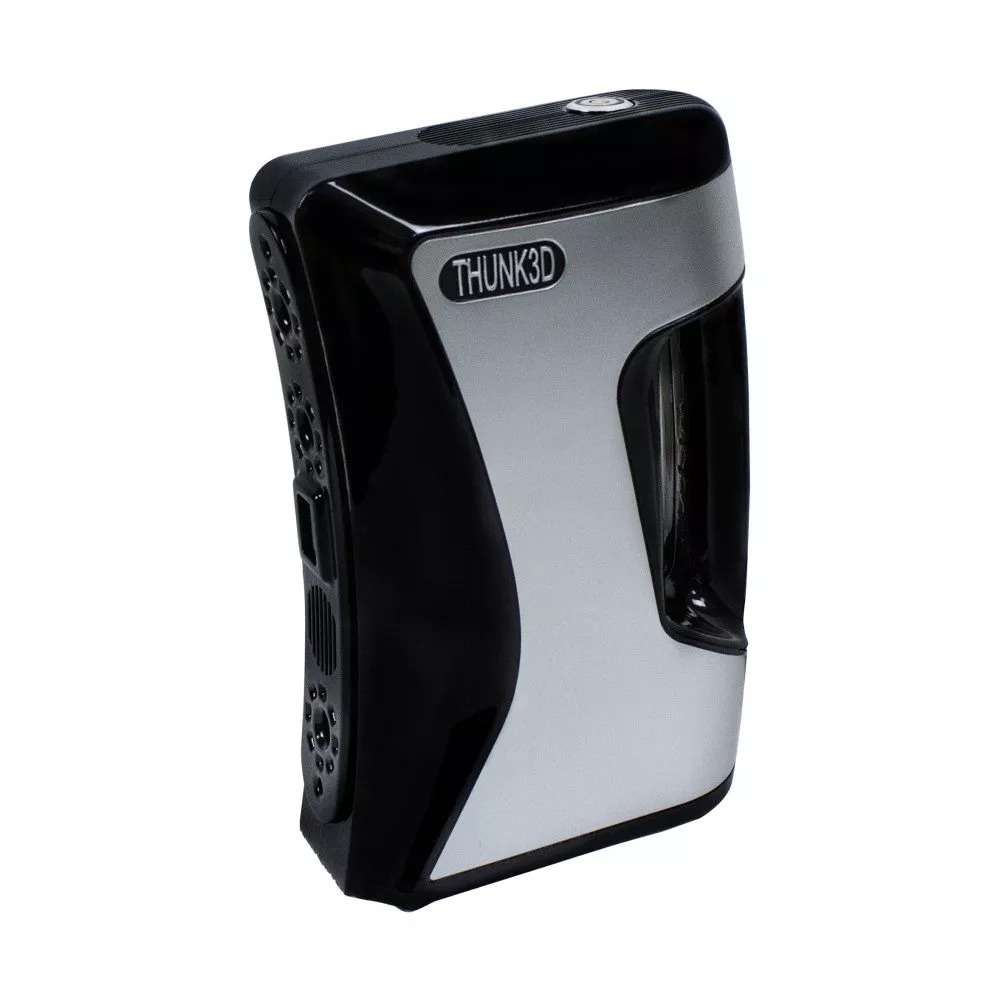

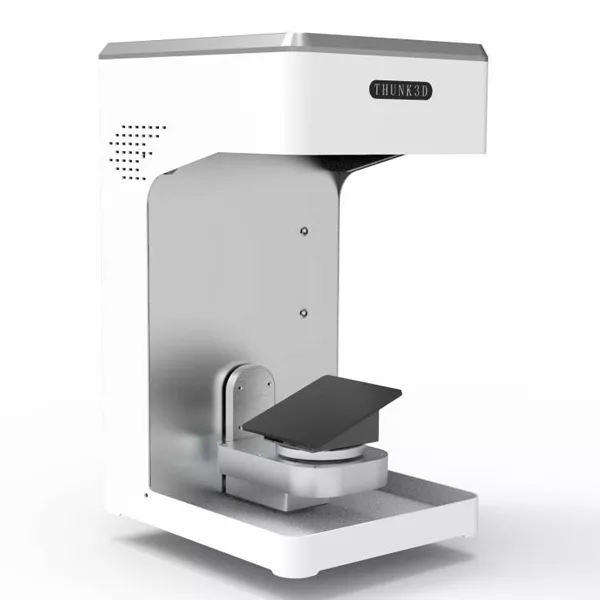

امروزه با پیشرفت تکنولوژی، شرکت های مختلفی دست به تولید اسکنر سه بعدی زده اند. اما برخی از بهترین مدل های اسکنر سه بعدی که در فروشگاه آذرین 3D موجود است، عبارتند از: اسکنر سه بعدی Thunk3D Archer S Scanner، SHINING 3D EinScan Pro 2X Plus، Thunk3D DT300 Scanner و ... .
