آنیل کردن قطعات پرینت سه بعدی | بررسی ساختار و پارامترهای حرارتی

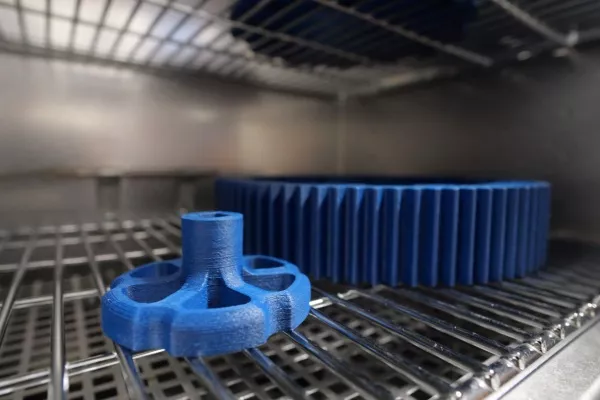

ساختار متالورژیکی در آنیل کردن قطعات پرینت سه بعدی

از نظر علم مواد، پلیمرها دارای دو نقطه دمایی حیاتی هستند: دمای انتقال شیشه‌ای (T_g) که در آن پلاستیک نرم می‌شود، و دمای ذوب (T_m) که ماده به حالت مایع درمی‌آید.

عملیات آنیلینگ دقیقاً در بازه دمایی بین T_g و T_m انجام می‌شود. با قرار دادن قطعه در این دمای کنترل‌شده، انرژی حرارتی به زنجیره‌های پلیمری اجازه می‌دهد تا مجدداً سازماندهی شده و ساختاری متراکم‌تر و منظم‌تر (کریستالی‌تر) به خود بگیرند. نتیجه این عملیات، افزایش چشمگیر مقاومت قطعه در برابر حرارت، خمش و سایش است.

پارامترهای فنی آنیل کردن قطعات پرینت سه بعدی

برای اجرای دقیق این فرآیند و جلوگیری از تخریب قطعه، کنترل سه پارامتر حرارتی الزامی است:

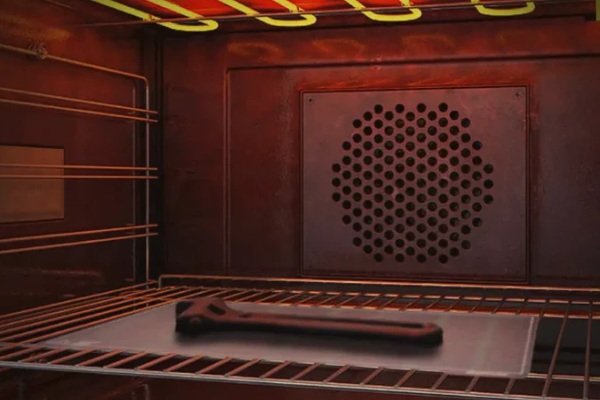

۱. کنترل دقیق دما (Temperature Control)

دما باید به گونه‌ای تنظیم شود که قطعه نرم شود اما ساختار هندسی خود را از دست ندهد. استفاده از آون‌های الکتریکی کانوکشن (فن‌دار) برای توزیع یکنواخت حرارت ضروری است. به هیچ وجه نباید از فرهای گازی یا مایکروویو استفاده شود، زیرا نوسانات دمایی آن‌ها باعث ذوب شدن موضعی قطعه می‌شود.

۲. زمان‌بندی نفوذ حرارت (Soaking Time)

مدت زمان قرارگیری در آون، مستقیماً به ضخامت دیواره‌ها و تراکم (Infill) قطعه بستگی دارد. حرارت باید به هسته مرکزی قطعه نفوذ کند. برای قطعات استاندارد، این زمان معمولاً بین ۳۰ تا ۶۰ دقیقه در نظر گرفته می‌شود.

بیشتر بخوانید: تنظیمات infill در پرینت سه بعدی

۳. فرآیند خنک‌سازی تدریجی (Cooling Phase)

یکی از خطاهای رایج، خارج کردن ناگهانی قطعه از آون است. افت سریع دما باعث ایجاد شوک حرارتی و بازگشت تنش‌های داخلی می‌شود. آون باید خاموش شده و قطعه به آرامی (همگام با افت دمای محیط آون) خنک شود.

چالش‌های ترمودینامیکی؛ کنترل تغییر ابعاد (Shrinkage)

بزرگ‌ترین چالش در آنیل کردن قطعات پرینت سه بعدی، تغییر ابعاد هندسی است. با متراکم شدن زنجیره‌های پلیمری، قطعه معمولاً در محورهای X و Y دچار انقباض (Shrinkage) شده و در محور Z کمی منبسط می‌شود. برای مدیریت این چالش در کاربردهای صنعتی، دو راهکار مهندسی وجود دارد:

• اصلاح ابعاد در نرم‌افزار اسلایسر: پس از یک بار تست آنیلینگ روی یک متریال مشخص، درصد انقباض محاسبه شده و قطعه پیش از چاپ در نرم‌افزار اسلایسر در محورهای X و Y (معمولاً بین ۱ تا ۵ درصد) بزرگ‌نمایی (Scale) می‌شود.
• تکنیک محصورسازی (Powder Packing): برای قطعات دارای هندسه پیچیده، قطعه را درون پودر نمک ریز، ماسه نسوز یا گچ محصور می‌کنند. این متریال‌ها به عنوان یک قالب نگه‌دارنده عمل کرده و مانع از دفرمه شدن قطعه در حین نرم شدن پلاستیک می‌شوند.

بیشتر بخوانید: بهترین نرم افزارهای برش سه بعدی (slicer)

رفتار حرارتی فیلامنت‌های مختلف در فرآیند آنیلینگ

اثربخشی این عملیات بستگی مستقیمی به نوع پلیمر مصرفی دارد. تامین متریال‌های پایدار از دسته‌بندی فیلامنت آذرین 3D، تضمین‌کننده رفتار حرارتی قابل پیش‌بینی در این فرآیند است:

• فیلامنت PLA: بیشترین تاثیر را از آنیلینگ می‌پذیرد. مقاومت حرارتی PLA استاندارد معمولاً حدود ۵۵ درجه سانتی‌گراد است، اما پس از یک عملیات حرارتی موفق، مقاومت آن تا بالای ۸۵ درجه افزایش یافته و از نظر سختی با متریال ABS رقابت می‌کند.
• فیلامنت PETG و ABS: این مواد ذاتا آمورف (بی‌شکل) هستند و آنیلینگ تاثیر زیادی روی ساختار کریستالی آن‌ها ندارد. عملیات حرارتی روی این مواد صرفاً جهت آزادسازی تنش‌های داخلی و کاهش شکنندگی قطعه انجام می‌شود.
• پلیمرهای مهندسی (Nylon و PC): برای تثبیت ابعادی و به حداکثر رساندن مقاومت کششی در قطعات تحت فشار مکانیکی، آنیل کردن این متریال‌ها در دستورالعمل‌های صنعتی کاملاً الزامی است.

سوالات متداول

۱. آیا عملیات آنیلینگ روی قطعات چاپ شده با پرینترهای رزینی نیز انجام می‌شود؟
خیر. فرآیند آنیلینگ مختص ترموپلاستیک‌ها (فیلامنت‌های FDM) است که با حرارت ذوب می‌شوند. قطعات رزینی (ترموست‌ها) ساختار شبکه‌ای متقاطع دارند و استحکام نهایی آن‌ها نه با حرارت آون، بلکه با تابش اشعه UV در دستگاه‌های Wash & Cure تامین می‌شود.

۲. بهترین دما برای آنیل کردن فیلامنت PLA چقدر است؟
دمای انتقال شیشه‌ای PLA حدود ۶۰ درجه سانتی‌گراد است. بهترین بازه دمایی برای آنیلینگ این متریال، تنظیم آون بین ۶۵ تا ۷۵ درجه سانتی‌گراد به مدت ۳۰ تا ۶۰ دقیقه است.

۳. آیا می‌توان از فرهای گازی یا مایکروویو آشپزخانه برای این کار استفاده کرد؟
به هیچ وجه. فرهای گازی نوسانات دمایی بالایی دارند و حرارت مستقیم شعله باعث ذوب شدن سطح قطعه می‌شود. مایکروویو نیز پلاستیک را به صورت یکنواخت گرم نمی‌کند. تنها ابزار استاندارد، آون‌های الکتریکی فن‌دار (Convection Ovens) با قابلیت کنترل دقیق دما هستند.

۴. دلیل تغییر ابعاد قطعه پس از خارج شدن از آون چیست؟
در حین چاپ سه‌بعدی، پلاستیک کشیده شده و به سرعت خنک می‌شود. وقتی قطعه در آون حرارت می‌بیند، زنجیره‌های پلیمری آزاد شده و تمایل دارند به حالت متراکم و طبیعی خود بازگردند که این امر منجر به انقباض (Shrinkage) قطعه می‌شود.

۵. کاربرد نمک یا ماسه در فرآیند آنیلینگ قطعات چیست؟
هنگامی که قطعه در دمای آون نرم می‌شود، احتمال کج شدن و از بین رفتن جزئیات ظاهری آن بالا می‌رود. فشرده کردن قطعه در نمک کاملاً خشک یا ماسه نسوز، مانند یک قالب عمل کرده و ضمن انتقال یکنواخت حرارت، مانع از تغییر شکل هندسی و ریزش دیواره‌های قطعه می‌شود
