Snap Fit چیست؟ راهنمای طراحی اتصال چفت‌شونده در پرینت سه‌بعدی

Snap Fit در پرینت سه‌بعدی چیست؟

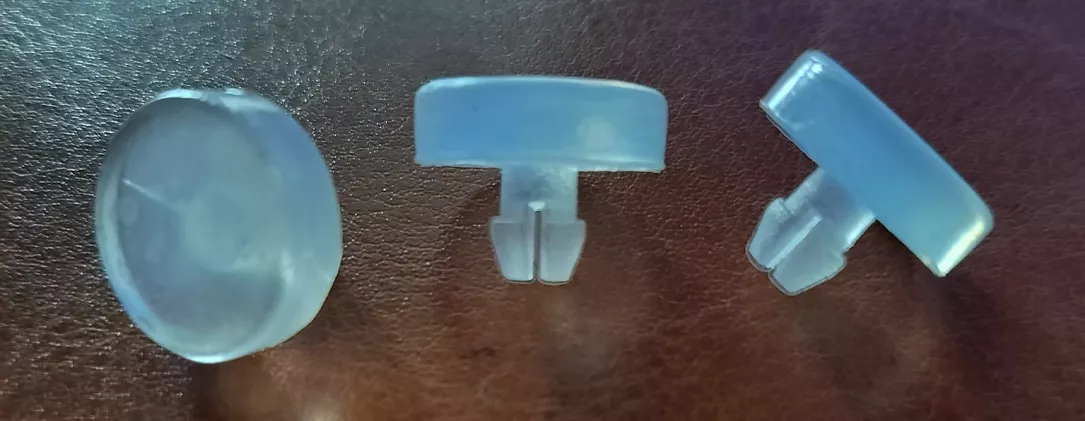

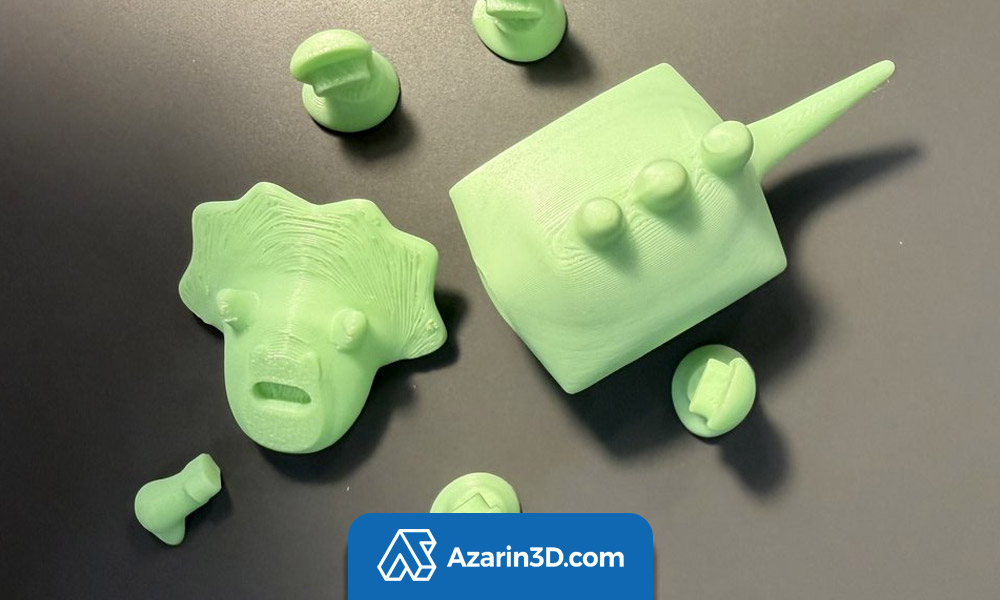

Snap Fit یا اتصال چفت‌شونده، نوعی اتصال مکانیکی است که در آن یک بخش از قطعه هنگام مونتاژ کمی خم یا تغییر شکل می‌دهد و پس از قرار گرفتن در موقعیت مناسب، به حالت اولیه خود برمی‌گردد و قطعات را در کنار هم نگه می‌دارد. یک نمونه ساده آن، درپوش‌هایی است که با فشار روی بدنه قرار می‌گیرند و با یک صدای «کلیک» در جای خود قفل می‌شوند. در پرینت سه‌بعدی، این نوع اتصال می‌تواند برای قاب‌ها، کاورها، محفظه‌های الکترونیکی، قطعات مونتاژی، تجهیزات کاربردی و نمونه‌های اولیه استفاده شود. برای ساخت چنین قطعاتی، آشنایی با فناوری FDM و بررسی نکات مربوط به خرید پرینتر فیلامنتی FDM می‌تواند به انتخاب دستگاه مناسب برای نیازهای طراحی و تولید کمک کند.

مزایای استفاده از Snap Fit در پرینت سه‌بعدی

یکی از مهم‌ترین مزایای Snap Fit، حذف یا کاهش نیاز به قطعات اتصال‌دهنده اضافی است، از مهم‌ترین مزایا می‌توان به موارد زیر اشاره کرد:

• مونتاژ سریع و ساده
• حذف یا کاهش استفاده از پیچ و مهره
• کاهش تعداد قطعات مورد نیاز
• ایجاد ظاهری تمیزتر و یکپارچه‌تر
• امکان باز و بسته کردن قطعه در طراحی‌های مناسب
• مناسب بودن برای نمونه‌سازی سریع و تولید قطعات سفارشی

نقش تلرانس در طراحی Snap Fit در پرینت سه‌بعدی

یکی از مهم‌ترین عوامل موفقیت Snap Fit، تلرانس است. اگر فاصله بین دو قطعه خیلی کم باشد، ممکن است قطعات هنگام مونتاژ وارد یکدیگر نشوند یا فشار زیادی به بازوی اتصال وارد شود. از طرف دیگر، اگر فاصله بیش از حد باشد، اتصال شل می‌شود و ممکن است قطعات به‌خوبی در جای خود باقی نمانند. برای شروع طراحی در پرینت سه‌بعدی، می‌توان بسته به نوع پرینتر، متریال و دقت مورد انتظار، لقی اولیه حدود ۰.۲ تا ۰.۴ میلی‌متر را به‌عنوان نقطه شروع آزمایش در نظر گرفت.

این محدوده یک قانون ثابت برای همه اتصالات نیست و ممکن است برای بعضی هندسه‌ها یا فرآیندهای چاپ مناسب نباشد. عوامل مختلفی مثل دقت پرینتر، ارتفاع لایه، قطر نازل، انقباض متریال و نوع فرآیند چاپ می‌توانند روی تلرانس نهایی تأثیر بگذارند. به همین دلیل، بهتر است پیش از چاپ قطعه نهایی، چند نمونه کوچک با لقی‌های متفاوت ساخته و آزمایش شوند.

ضخامت و انعطاف‌پذیری بازوی Snap Fit

بازوی Snap Fit در پرینت سه‌بعدی باید به اندازه‌ای انعطاف‌پذیر باشد که هنگام مونتاژ تغییر شکل دهد، اما پس از قرار گرفتن در جای خود بتواند نیروی کافی برای نگه داشتن قطعه ایجاد کند. اگر بازو بیش از حد ضخیم باشد، ممکن است انعطاف کافی نداشته باشد و هنگام مونتاژ بشکند. اگر هم بیش از حد نازک باشد، ممکن است استحکام لازم را نداشته باشد یا پس از استفاده‌های مکرر دچار تغییر شکل دائمی شود.

طول بازو نیز اهمیت زیادی دارد. معمولاً افزایش طول بخش انعطاف‌پذیر می‌تواند تغییر شکل لازم را با کرنش کمتری امکان‌پذیر کند؛ البته این موضوع به شکل هندسی، ضخامت، نوع تکیه‌گاه و نحوه اعمال نیرو بستگی دارد. بنابراین ضخامت، طول و هندسه بازو باید متناسب با متریال، میزان نیروی مورد نیاز برای اتصال و تعداد دفعات استفاده انتخاب شوند.

محاسبه نیروی خمشی و میزان تغییر شکل در Snap Fit

در طراحی دقیق Snap Fit در پرینت سه‌بعدی، صرفاً بررسی ابعاد بازو کافی نیست؛ بلکه باید مشخص شود بازو هنگام مونتاژ چقدر خم می‌شود و آیا می‌تواند این تغییر شکل را بدون شکست یا تغییر شکل دائمی تحمل کند. در یک بازوی طره‌ای ساده، طول آزاد بازو، ضخامت آن، مقدار جابه‌جایی لازم برای عبور زائده قفل‌شونده از لبه مقابل و خواص مکانیکی متریال بر میزان تنش و نیروی خمشی تأثیر می‌گذارند. برای مثال، بازوی کوتاه و ضخیم معمولاً سخت‌تر خم می‌شود و ممکن است نیروی بیشتری برای مونتاژ نیاز داشته باشد؛ در مقابل، بازوی بلندتر می‌تواند انعطاف بیشتری داشته باشد، اما در صورت طراحی نامناسب ممکن است استحکام نگهدارنده کافی ایجاد نکند.

برای طراحی‌های حساس، می‌توان از روابط مکانیک مواد یا تحلیل اجزای محدود (FEA) در نرم‌افزارهای مهندسی استفاده کرد. در این تحلیل باید خواص واقعی متریال چاپ‌شده، جهت لایه‌ها و میزان تغییر شکل مورد انتظار لحاظ شوند؛ زیرا رفتار قطعه چاپ سه‌بعدی لزوماً با یک قطعه ساخته‌شده از ماده همگن و ایزوتروپیک یکسان نیست. برای قطعات معمولی نیز بهتر است طراحی اولیه با محاسبات تقریبی آغاز شود و سپس با چاپ نمونه و بررسی نیروی مونتاژ، عملکرد اتصال ارزیابی شود.

چرا Fillet در  Snap Fit در پرینت سه‌بعدی اهمیت دارد؟

یکی از اشتباهات رایج در طراحی  Snap Fit، استفاده از گوشه‌های کاملاً تیز در محل اتصال بازو به بدنه است. این قسمت معمولاً محل تمرکز تنش است. اضافه کردن Fillet یا انحنای مناسب می‌تواند تمرکز تنش را کاهش دهد و احتمال شکست بازو را کمتر کند. به‌خصوص در قطعاتی که قرار است چندین بار باز و بسته شوند، طراحی صحیح محل اتصال اهمیت زیادی دارد. البته شعاع انحنا باید با فضای موجود و هندسه قطعه سازگار باشد و نباید مانع حرکت یا درگیری صحیح زائده قفل‌شونده شود.

انتخاب متریال مناسب برای Snap Fit

انتخاب متریال تاثیر مستقیمی روی عملکرد Snap Fit دارد؛ زیرا مواد مختلف از نظر سختی، انعطاف‌پذیری، مقاومت در برابر خستگی و رفتار تحت تغییر شکل با یکدیگر تفاوت دارند. برای مثال، PLA معمولاً سخت‌تر و کم‌انعطاف‌تر از PETG است؛ بنابراین طراحی یک Snap Fit در پرینت سه‌بعدی مناسب برای PLA الزاماً برای PETG یا سایر مواد یکسان نخواهد بود. PLA ممکن است برای اتصالاتی با تغییر شکل محدود مناسب باشد، اما در بازوهایی که باید به‌طور مکرر خم شوند، احتمال شکست آن باید با دقت بررسی شود.

PETG در بسیاری از کاربردها انعطاف‌پذیری بیشتری نسبت به PLA دارد و می‌تواند برای برخی اتصالات چفت‌شونده انتخاب مناسبی باشد. مواد انعطاف‌پذیرتر مانند TPU نیز در کاربردهای خاص قابل بررسی هستند، اما رفتار آن‌ها با بازوهای سخت و معمولی متفاوت است و ممکن است نیروی نگهدارنده مورد نیاز را ایجاد نکنند. علاوه بر نوع متریال، شرایط محیطی، دما، میزان بار و تعداد دفعات باز و بسته شدن نیز باید در انتخاب ماده لحاظ شوند.

جهت چاپ در طراحی Snap Fit

در طراحی Snap Fit باید مسیر نیرو و جهت خم شدن بازو را در نظر بگیریم. اگر بازوی اتصال طوری قرار گرفته باشد که نیروی خمشی، تنش زیادی به اتصال بین لایه‌ها وارد کند، احتمال شکست افزایش پیدا می‌کند. به همین دلیل، جهت چاپ باید به شکلی انتخاب شود که ساختار لایه‌ها در برابر نیروهای واردشده عملکرد مناسبی داشته باشد. گاهی حتی تغییر جهت قطعه روی صفحه چاپ می‌تواند عملکرد Snap Fit را به‌طور محسوسی تغییر دهد. با این حال، بهترین جهت چاپ به هندسه بازو، مسیر نیرو، نوع متریال و ویژگی‌های دستگاه بستگی دارد و نمی‌توان یک جهت ثابت را برای همه طراحی‌ها مناسب دانست.

انواع Snap Fit در پرینت سه‌بعدیدر طراحی قطعات

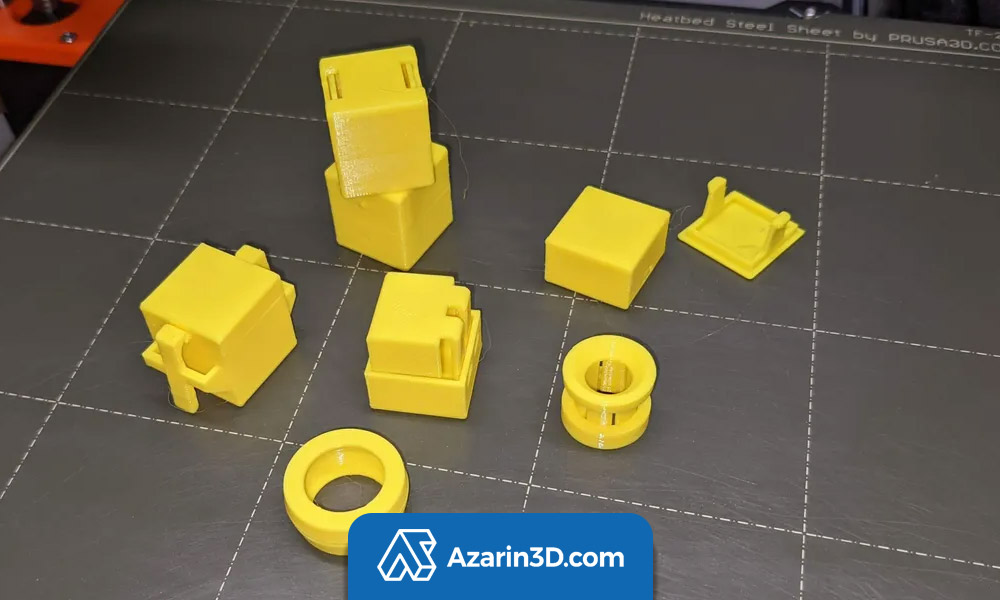

Snap Fit ها بر اساس شکل و نحوه درگیر شدن قطعات، انواع مختلفی دارند که هرکدام کاربرد مشخصی دارند. انتخاب نوع مناسب به هندسه قطعه، نیروی موردنیاز برای اتصال و جداسازی، امکان باز و بسته شدن و نوع متریال بستگی دارد. در پرینت سه‌بعدی، جهت چاپ و تلرانس نیز بر عملکرد و دوام این اتصالات تأثیر می‌گذارند.

 Cantilever Snap Fit | اتصال چفت‌شونده با بازوی طره‌ای

یکی از رایج‌ترین انواع Snap Fit است. در این مدل، یک بازوی انعطاف‌پذیر دارای زائده یا Hook است که هنگام مونتاژ خم می‌شود و پس از عبور از لبه مقابل، در جای خود قفل می‌شود. این نوع برای قاب‌ها، کاورها و محفظه‌های پرینت سه‌بعدی بسیار کاربردی است. طراحی صحیح طول و ضخامت بازو و همچنین انحنای محل اتصال آن به بدنه، نقش مهمی در کاهش تنش و افزایش دوام دارد.

 Annular Snap Fit | اتصال حلقه‌ای

در این نوع، یک قطعه حلقه‌ای یا استوانه‌ای با فشار داخل قطعه دیگر قرار می‌گیرد و لبه‌های آن باعث قفل شدن دو قطعه می‌شوند. این طراحی برای درپوش‌ها، محفظه‌های استوانه‌ای و قطعاتی که اتصال دور تا دور دارند مناسب است. در این مدل باید تغییر شکل حلقه و میزان تداخل دو قطعه به‌گونه‌ای طراحی شود که مونتاژ امکان‌پذیر باشد و تنش بیش از حد ایجاد نشود.

 Torsional Snap Fit | اتصال پیچشی

در این مدل، به‌جای خم شدن مستقیم یک بازو، بخشی از قطعه با چرخش یا پیچش تغییر شکل می‌دهد تا قفل باز یا بسته شود. این نوع می‌تواند برای مکانیزم‌هایی که نیاز به باز و بسته شدن مکرر دارند مفید باشد، اما طراحی و محاسبه آن نسبت به Cantilever پیچیده‌تر است. برای رسیدن به عملکرد مطلوب، باید میزان پیچش، استحکام بخش انعطاف‌پذیر و خواص متریال بررسی شوند.

 U-Shaped Snap Fit | اتصال U شکل

در این طراحی، بازو به شکل U یا هندسه‌ای مشابه ساخته می‌شود تا طول مؤثر آن افزایش پیدا کند و انعطاف‌پذیری بیشتری ایجاد شود. این ساختار می‌تواند زمانی مفید باشد که فضای کافی برای یک بازوی مستقیم وجود ندارد یا به تغییر شکل بیشتری نیاز است. با این حال، شکل U باید به‌گونه‌ای طراحی شود که تنش در خم‌ها و محل اتصال به بدنه بیش از حد افزایش پیدا نکند.

نکته مهم این است که انتخاب نوع Snap Fit فقط به شکل ظاهری آن محدود نمی‌شود. باید نیروی مونتاژ، تعداد دفعات باز و بسته شدن، فضای موجود، جهت لایه‌های چاپ و خواص متریال را نیز در نظر گرفت.

طراحی Snap Fit در نرم‌افزارهای CAD

برای طراحی یک اتصال چفت‌شونده، ابتدا باید شکل دو قطعه و نحوه درگیری آن‌ها مشخص شود. سپس بازوی انعطاف‌پذیر، زائده قفل‌شونده و سطحی که زائده روی آن قرار می‌گیرد، در نرم‌افزار CAD مدل‌سازی می‌شوند. نرم‌افزارهایی مانند Fusion 360 و SolidWorks امکان طراحی هندسه قطعات، اندازه‌گذاری دقیق و بررسی تداخل میان اجزا را فراهم می‌کنند. در این مرحله باید فاصله آزاد میان قطعات، مقدار جابه‌جایی لازم برای عبور زائده از لبه مقابل و فضای مورد نیاز برای حرکت بازو در نظر گرفته شود. در طراحی‌های پیچیده‌تر، بررسی مونتاژ در محیط نرم‌افزار و استفاده از تحلیل تنش می‌تواند به شناسایی نقاط بحرانی کمک کند. بااین‌حال، نتیجه شبیه‌سازی باید با رفتار واقعی قطعه چاپ‌شده مقایسه شود؛ زیرا تفاوت خواص مکانیکی در راستاهای مختلف چاپ ممکن است بر عملکرد اتصال اثر بگذارد.

تفاوت Snap Fit یک‌بارمصرف و اتصال قابل استفاده مجدد

همه اتصالات چفت‌شونده برای باز و بسته شدن مکرر طراحی نشده‌اند. بعضی از آن‌ها برای مونتاژ یک‌باره ساخته می‌شوند و پس از قفل شدن، قرار نیست بدون آسیب از هم جدا شوند. در مقابل، برخی Snap Fit ها به‌گونه‌ای طراحی می‌شوند که امکان باز کردن و اتصال مجدد قطعات را فراهم کنند. در اتصالات یک‌بارمصرف، تمرکز اصلی بر ایجاد قفل مطمئن و جلوگیری از جدا شدن ناخواسته قطعات است.

اما در مدل‌های قابل استفاده مجدد، علاوه بر نیروی نگهدارنده باید نیروی لازم برای باز کردن اتصال، میزان تغییر شکل بازو و مقاومت آن در برابر خستگی نیز بررسی شود. اگر اتصال بارها خم شود، ممکن است به‌مرور دچار افت نیروی نگهدارنده، تغییر شکل دائمی یا شکست شود. بنابراین برای طراحی اتصال قابل استفاده مجدد، باید متریال و هندسه به‌گونه‌ای انتخاب شوند که بازو در محدوده تغییر شکل قابل تحمل خود باقی بماند.

تأثیر تنظیمات چاپ سه‌بعدی بر عملکرد Snap Fit در پرینت سه‌بعدی

عملکرد اتصال چفت‌شونده تنها به مدل سه‌بعدی وابسته نیست؛ تنظیمات چاپ نیز می‌توانند بر استحکام، دقت ابعادی و انعطاف‌پذیری قطعه اثر بگذارند.

• تعداد دیواره‌ها: در بسیاری از اتصالاتی که بازوی باریک دارند، تعداد دیواره‌ها می‌تواند بر ساختار و استحکام بازو تأثیر بگذارد. مقدار مناسب باید با توجه به ضخامت بازو و مسیر نیرو تعیین شود.
• ارتفاع لایه: ارتفاع لایه بر دقت بازسازی جزئیات هندسی و کیفیت سطوح اثر می‌گذارد. انتخاب ارتفاع لایه مناسب می‌تواند به ساخت زائده‌های قفل‌شونده با ابعاد دقیق‌تر کمک کند، اما به‌تنهایی تضمین‌کننده استحکام اتصال نیست.
• میزان اینفیل: میزان و الگوی اینفیل بر ساختار داخلی قطعه اثر می‌گذارند. در برخی طراحی‌ها، افزایش اینفیل به‌تنهایی مشکل شکست بازو را برطرف نمی‌کند؛ زیرا ضخامت دیواره‌ها، جهت چاپ و هندسه محل اتصال نیز اهمیت دارند.
• دمای چاپ و اتصال بین لایه‌ها: تنظیمات نامناسب دما می‌تواند کیفیت اتصال بین لایه‌ها را کاهش دهد و احتمال شکست را افزایش دهد. پارامترها باید متناسب با متریال و مشخصات چاپگر انتخاب شوند.

خطاهای رایج در طراحی Snap Fit و روش رفع آن‌ها

حتی اگر دو قطعه در نرم‌افزار به‌درستی در یکدیگر قفل شوند، ممکن است اتصال چاپ‌شده عملکرد مطلوبی نداشته باشد. شناخت خطاهای رایج به اصلاح طراحی پیش از تولید نهایی کمک می‌کند.

تست قبل از چاپ نهایی

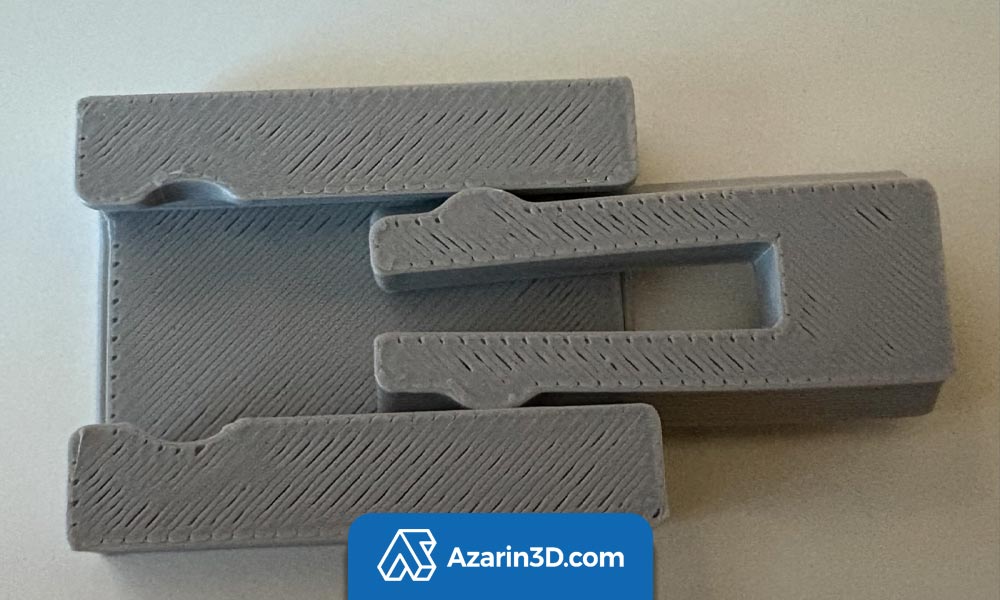

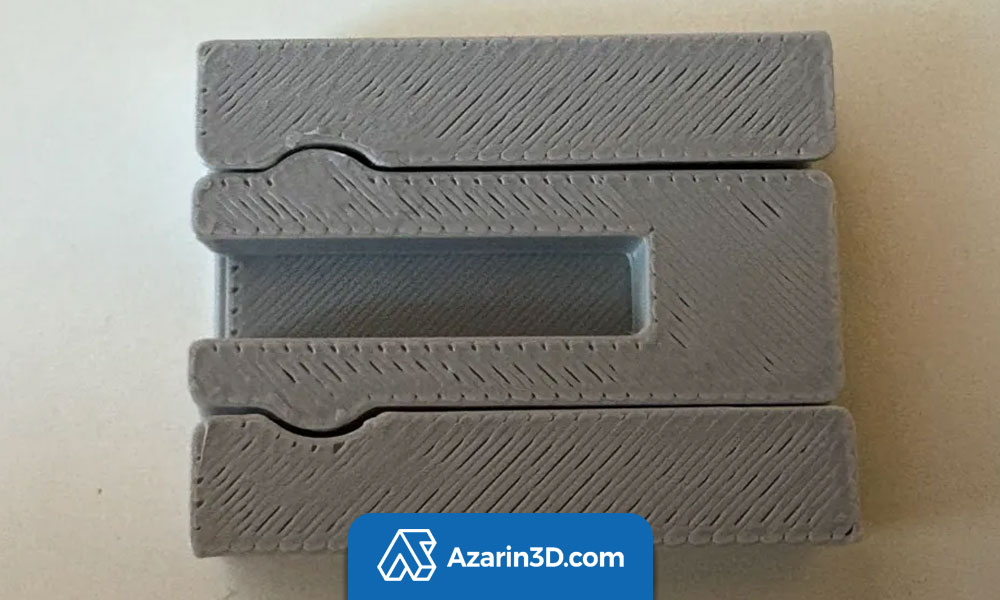

یکی از بهترین روش‌ها برای رسیدن به یک Snap Fit در پرینت سه‌بعدی قابل‌اعتماد، آزمایش طراحی پیش از تولید قطعه نهایی است. به‌جای اینکه کل قطعه را با چند مقدار تلرانس مختلف چاپ کنید، می‌توان تنها قسمت اتصال را به شکل یک نمونه کوچک طراحی و چاپ کرد. برای مثال، می‌توان چند نمونه با لقی‌های متفاوت مانند ۰.۲، ۰.۳ و ۰.۴ میلی‌متر ساخت و نیروی مونتاژ، میزان لقی پس از اتصال و احتمال شکست بازو را بررسی کرد. این اعداد صرفاً نمونه‌هایی برای طراحی آزمایشی هستند و محدوده مناسب باید بر اساس نوع اتصال و قابلیت‌های پرینتر تعیین شود.

اگر قطعه قرار است بارها باز و بسته شود، آزمایش باید شامل چندین چرخه مونتاژ و جداسازی نیز باشد. در این حالت، تنها قفل شدن اولیه کافی نیست و باید مشخص شود که اتصال پس از تکرار استفاده همچنان نیروی نگهدارنده مناسبی دارد یا خیر. این روش باعث کاهش مصرف فیلامنت و زمان چاپ می‌شود و به شما اجازه می‌دهد تلرانس مناسب را برای پرینتر و متریال خود پیدا کنید.

چه زمانی Snap Fit انتخاب مناسبی نیست؟

با وجود مزایای Snap Fit، این روش برای تمام شرایط مناسب نیست. اگر قطعه باید بارهای بسیار زیاد یا نیروهای ضربه‌ای شدید را تحمل کند، استفاده از یک اتصال چفت‌شونده ساده ممکن است قابل‌اعتماد نباشد. در چنین شرایطی، باید ظرفیت تحمل بار و نحوه توزیع نیرو به‌طور دقیق ارزیابی شود. دمای بالا نیز می‌تواند عملکرد بعضی متریال‌ها را تغییر دهد و باعث کاهش استحکام یا افزایش تغییر شکل دائمی شود.

به همین ترتیب، در کاربردهایی که اتصال تحت بار مداوم قرار دارد یا باید تعداد بسیار زیادی چرخه باز و بسته شدن را تحمل کند، مقاومت متریال در برابر خستگی اهمیت ویژه‌ای پیدا می‌کند. در برخی طراحی‌ها، استفاده از پیچ، مهره، پین یا اتصال مکانیکی دیگر انتخاب مناسب‌تری است؛ به‌خصوص زمانی که به قابلیت تنظیم، باز و بسته کردن کنترل‌شده یا نیروی نگهدارنده قابل پیش‌بینی نیاز باشد. بنابراین پیش از انتخاب Snap Fit، باید بار مورد انتظار، شرایط محیطی، تعداد دفعات استفاده و پیامد احتمالی شکست اتصال مشخص شوند.

جمع‌بندی

Snap Fit در پرینت سه‌بعدی یکی از روش‌های کاربردی برای اتصال قطعات پرینت سه‌بعدی است که می‌تواند جایگزین مناسبی برای برخی پیچ‌ها، مهره‌ها و چسب‌ها باشد. اما یک Snap Fit موفق فقط به طراحی ظاهری قفل شدن دو قطعه محدود نمی‌شود. تلرانس، ضخامت و طول بازو، Fillet، نوع متریال، جهت چاپ و میزان نیروی مورد نیاز برای مونتاژ، همگی باید در طراحی در نظر گرفته شوند. همچنین باید مشخص شود اتصال برای یک‌بار مونتاژ طراحی شده یا قرار است بارها باز و بسته شود.

این موضوع بر انتخاب هندسه، متریال و میزان انعطاف موردنیاز اثر مستقیم دارد. بهترین راه برای رسیدن به نتیجه دقیق، طراحی اصولی، چاپ نمونه‌های آزمایشی با تلرانس‌های مختلف و ارزیابی اتصال در شرایط واقعی استفاده است. با این رویکرد می‌توان احتمال شکست را کاهش داد و به اتصالی رسید که با نیروی منطقی مونتاژ شود، قطعات را مطمئن نگه دارد و در صورت نیاز، امکان جداسازی آن‌ها را فراهم کند. اگر برای ساخت قطعات کاربردی با اتصال چفت‌شونده به خدمات پرینت سه‌بعدی نیاز دارید، مجموعه ما می‌تواند در تولید قطعات متناسب با طراحی و نیاز پروژه شما همراهتان باشد. برای آشنایی با خدمات و بررسی گزینه‌های مناسب، از صفحات خدمات آذرین 3D دیدن کنید.
