راهنمای چاپ سه بعدی چند رنگ (بررسی ساختار و روش‌های اجرایی)

روش چاپ سه بعدی چند رنگ؛ بررسی ساختار تجهیزات

اجرای این فرآیند مستقیماً به معماری سخت‌افزاری دستگاه شما وابسته است. در حال حاضر، روش چاپ سه بعدی چند رنگ از طریق سه مکانیزم مکانیکی در تجهیزات مدرن پیاده‌سازی می‌شود که تمامی این بسترها در دسته‌بندی‌های سایت آذرین 3D قابل ارزیابی هستند:

۱. سیستم‌های مدیریت خودکار متریال (سری‌های Combo و AMS/CFS)

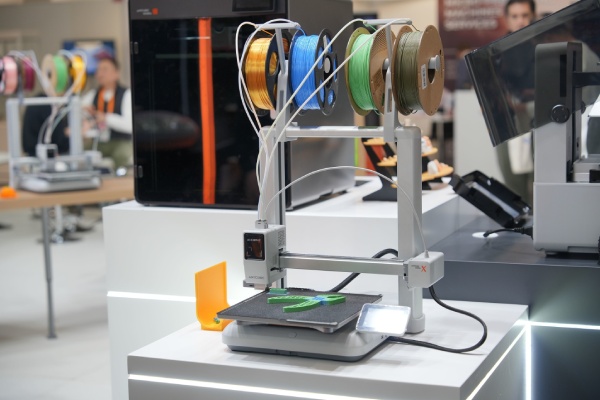

این ماژول‌ها پیشرفته‌ترین ساختار برای چاپ چند رنگ با یک هد چاپ (Single Extruder) محسوب می‌شوند. با مراجعه به دسته‌بندی پرینتر سه بعدی در سایت آذرین، مدل‌هایی مانند Creality K2 Plus Combo یا سری HALOT (در نسخه‌های چندرنگ سازگار) را مشاهده می‌کنید که به ماژول‌های مدیریت فیلامنت مجهز هستند. مکانیزم کار به این صورت است که هنگام نیاز به تغییر رنگ، دستگاه فیلامنت فعلی را برش داده یا به عقب می‌کشد، سپس فیلامنت رنگ جدید را از طریق لوله‌های تفلون (PTFE) وارد اکسترودر می‌کند. این سیستم‌ها بدون نیاز به دخالت اپراتور، توانایی ترکیب ۴ تا ۱۶ رنگ را در یک چرخه چاپ فراهم می‌کنند.

۲. سیستم‌های اکسترودر دوگانه مستقل (IDEX)

در ساختار IDEX (Independent Dual Extruders)، دستگاه دارای دو هد چاپ کاملاً مجزا روی محور X است. در این روش، هر اکسترودر به یک فیلامنت با رنگ مشخص متصل است. مزیت فنی این ساختار، حذف فرآیند عقب کشیدن و بارگذاری مجدد متریال است. این امر سرعت تعویض رنگ را به شدت افزایش داده و احتمال گرفتگی مسیر را کاهش می‌دهد. محدودیت اصلی سیستم IDEX، توانایی استفاده از حداکثر دو رنگ در هر قطعه است.

۳. تغییر رنگ با تعویض دستی در دستگاه‌های استاندارد

برای خریدارانی که از پرینتر FDM استاندارد و تک‌نازل (موجود در دسته‌بندی پرینترهای خانگی و اقتصادی آذرین) استفاده می‌کنند، تغییر رنگ از طریق کدهای حرکتی (G-code) انجام می‌شود. با اعمال دستور M600 در نرم‌افزار اسلایسر، پرینتر در ارتفاع مشخصی متوقف شده و اپراتور فیلامنت را به صورت دستی تعویض می‌کند. این روش صرفاً برای تغییر رنگ در راستای محور Z (مانند چاپ تابلوهای برجسته لایه‌ای) کاربرد دارد.

بیشتر بخوانید: G-code چیست؟

اهمیت انتخاب متریال در چاپ سه بعدی چندرنگ؛ نقش دسته‌بندی فیلامنت‌ها

یکی از پیش‌نیازهای قطعی در روش چاپ سه بعدی چند رنگ، یکسان بودن رفتار حرارتی پلیمرهاست. استفاده از فیلامنت‌های بی‌کیفیت یا ترکیب برندهایی با تلرانس دمایی متفاوت، منجر به عدم چسبندگی بین‌لایه‌ای و نشت مواد (Oozing) در حین تعویض رنگ می‌شود. برای جلوگیری از این خطاهای ساختاری، تامین متریال با خرید فیلامنت از آذرین 3D (استفاده یکپارچه از برندهای معتبری مانند فیلامنت‌های اختصاصی Azarin، برند Creality یا eSun با تلرانس قطر ±0.02) تضمین می‌کند که تمامی رنگ‌های به کار رفته در قطعه، دمای ذوب و انقباض حرارتی (Shrinkage) یکسانی داشته باشند.

چالش‌های فنی در فرآیند تغییر رنگ و راهکارها

تغییر متریال در حین کار با یک اکسترودر مشترک، چالش‌های ترمودینامیکی خاصی به همراه دارد:

• تداخل رنگ و برج پاک‌کننده (Wipe Tower): در سیستم‌های تک‌نازل، مقداری از پلاستیک مذابِ رنگ قبلی در محفظه حرارتی باقی می‌ماند. برای خالص‌سازی رنگ جدید، نرم‌افزار اسلایسر یک بلوک پلاستیکی مجزا به نام «برج پاک‌کننده» ایجاد می‌کند. اکسترودر پلاستیک‌های ترکیب‌شده را روی این برج تخلیه کرده و سپس چاپ قطعه اصلی را ادامه می‌دهد.
• پشتیبانی قطعات یدکی: فرآیند تعویض مداوم فیلامنت در ماژول‌های چندرنگ، استهلاک لوله‌های هدایت‌کننده و نازل‌ها را افزایش می‌دهد. تامین قطعاتی نظیر لوله تفلون اصلی و نازل‌های سخت‌کاری شده از بخش لوازم جانبی پرینتر سه بعدی سایت، پایداری دستگاه شما را در پروژه‌های طولانی‌مدت حفظ می‌کند.

نقش نرم‌افزارهای اسلایسر در مدیریت چاپ چند رنگ

نرم‌افزارهای اسلایسر مدرن (مانند OrcaSlicer یا Creality Print) ابزارهای اختصاصی رنگ‌آمیزی (Color Painting) را توسعه داده‌اند. کاربر می‌تواند در محیط نرم‌افزار، سطوح مختلف یا حجم‌های داخلی قطعه را به تفکیک رنگ‌آمیزی کند. اسلایسر به صورت خودکار حجم دقیق پلاستیک مورد نیاز برای پاکسازی نازل (Purge Volume) و کدهای حرکتی تعویض رنگ را محاسبه می‌کند تا کمترین دورریز متریال ایجاد شود.

جمع‌بندی

تولید قطعات چند رنگ در تکنولوژی FDM، نیازمند ارتقای سخت‌افزاری و استفاده از فیلامنت‌های استاندارد با تلرانس ابعادی دقیق است. برای ارتقای خط تولید خود به سیستم‌های چند متریال، می‌توانید در بخش پرینتر سه بعدی سایت آذرین 3D، دستگاه‌های مجهز به ماژول‌های تعویض خودکار (Combo) را بررسی کرده و جهت تامین مواد اولیه کالیبره شده، از بخش فیلامنت سایت استفاده نمایید.
