بخش دوم : بهترین مدل‌های هواپیماهای کنترلی پرینت سه‌بعدی در سال 2024

وقتی چالش به لذت تبدیل می‌شود...
اگر از خواندن بخش اول مقاله و آشنایی با مدل‌های ساده‌تر هواپیماهای RC پرینت سه‌بعدی لذت برده‌اید، حالا وقت آن است که وارد مرحله جدیدی از هیجان و مهارت شوید. در این بخش دوم، به سراغ مدل‌هایی پیشرفته و حرفه‌ای می‌رویم که نه‌تنها به زیبایی‌های طراحی و تکنولوژی‌های پیچیده‌شان شناخته می‌شوند، بلکه تجربه پرواز واقعی و لذت‌بخش را نیز به شما هدیه می‌دهند. این مدل‌ها برای کسانی طراحی شده‌اند که از چالش‌ها هراسی ندارند و می‌خواهند توانایی‌های خود را در عرصه ساخت و پرواز گسترش دهند. هر یک از این هواپیماها داستانی منحصربه‌فرد دارند: برخی از آن‌ها برای سرعت‌های سرسام‌آور طراحی شده‌اند، در حالی که برخی دیگر به طراحی‌های آیرودینامیک پیچیده و نوآورانه می‌بالند. از مدل‌های جنگی الهام‌گرفته تا گلایدرهای سبک و سریع، این هواپیماها برای هر سلیقه‌ای گزینه‌ای جذاب دارند. این مدل‌ها نه تنها چالش‌های جدیدی را برای شما به ارمغان می‌آورند، بلکه امکان تجربه پروازی بی‌نظیر را نیز فراهم می‌کنند. پس اگر آماده‌اید تا مرزهای توانایی خود را جابه‌جا کنید، این مدل‌ها دقیقاً همان چیزی هستند که به دنبالش می‌گردید!

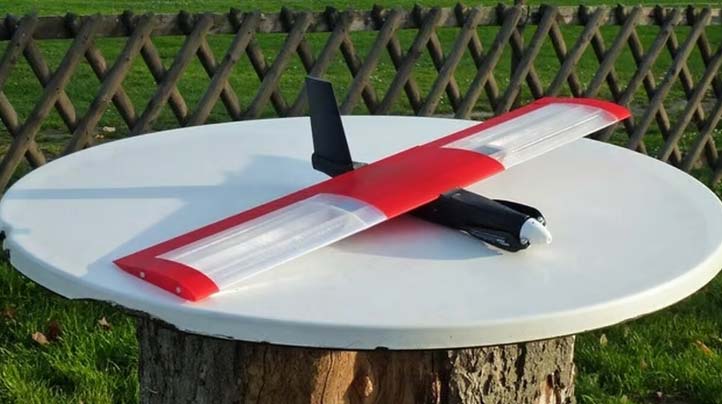

Red Mini Wing

این هواپیمای RC نسخه‌ای کوچک‌تر و چابک‌تر از پروژه قبلی طراح، یعنی Red Duck است. با وجود شباهت در نام، این مدل کوچک‌تر "سریع و بسیار مانورپذیر" است؛ بنابراین برای افرادی که تجربه پرواز قبلی دارند، توصیه می‌شود. با طول بال 794 میلی‌متر، قطعات این هواپیما به‌راحتی و نسبتاً سریع پرینت می‌شوند و نیازی به ساپورت گذاری یا Raft ندارند، بنابراین می‌توانید به‌ سرعت آماده پرواز شوید! برای کسانی که در پی چالش هستند، این سازنده یک مدل مشابه به نام Red Swan دارد که طول بال آن 1950 میلی‌متر است و به 1.8 کیلوگرم فیلامنت برای پرینت نیاز دارد. طراحی این مدل از نظر زیبایی نسبت به نسخه Red Duck بهبود یافته است.

محبوبیت : هواپیمای Red Mini Wing دارای 19 نسخه ساخته‌شده، 4 نسخه بهبود یافته است.

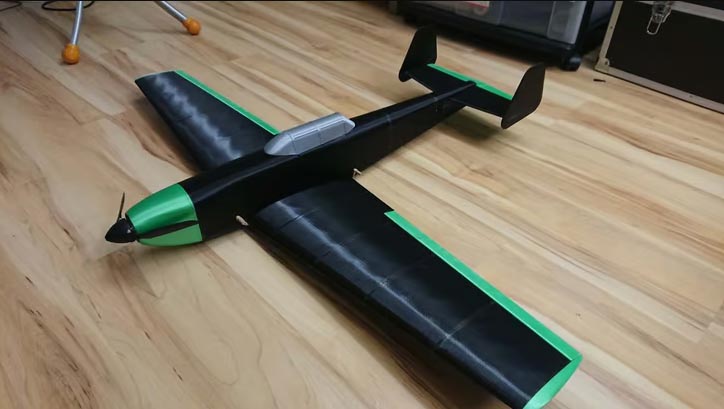

AirCombat

این هواپیمای RC جذاب بر اساس هواپیماهای جنگی طراحی شده که در بسیاری از جنگ‌ها به کار رفته‌اند. این مدل دارای طول بال 114 سانتی‌متری است و آماده است تا با هر خطری که ممکن است در آسمان با آن مواجه شوید، مقابله کند! به یاد داشته باشید که علاوه بر تجهیزات RC، باید برخی قطعات اضافی مانند میله‌های فیبر کربن و لولاها را نیز خریداری کنید. طراح این هواپیما تمام قطعات را با PLA پرینت کرده و بیشتر این قطعات با ضخامت لایه 0.25 میلی‌متر و کاور کابین با ضخامت لایه 0.1 میلی‌متر پرینت شده‌اند.

محبوبیت :  این هواپیمای جنگی دارای 4 نسخه ساخته‌شده و بیش از 21000 بار دانلود است.

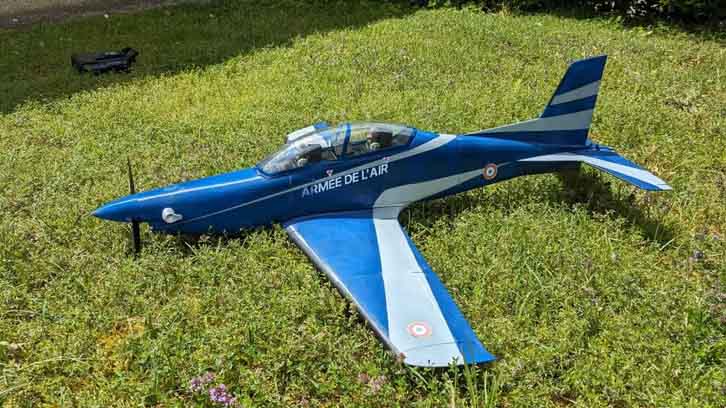

Pilatus PC

این مدل RC نسخه‌ای از هواپیمای Pilatus PC-21 است، یک آموزش‌دهنده پیشرفته با موتور توربوپراپ است که از سال 1997 در سوئیس تولید می‌شود. از ویژگی‌های بارز این مدل می‌توان به طراحی جذاب و سرعت بالای آن اشاره کرد. این نسخه حدود 820 گرم وزن دارد و طول بال آن 860 میلی‌متر است. طراح این مدل قصد داشته رفتار یک جت را شبیه سازی کند و بر این باور است که به‌دلیل نوک بلند و بال‌های کوتاهش، این مدل گزینه‌ای مناسب برای پرینت سه‌بعدی است. این ویژگی‌ها موجب می‌شود که تعادل وزن و فرایند مونتاژ آسان‌تر گردد. برای افرادی که به ساخت مدل RC از Pilatus PC-21 علاقه‌مند هستند، مهم است که نکات ذکر شده در نظرات سایت Cults را مد نظر قرار دهند، زیرا در اینجا هیچ توصیه یا دستورالعملی برای پرینت ارائه نشده است. استفاده از LW-PLA می‌تواند در پرینت، به‌ویژه برای قطعات ظریف‌تر، مؤثر باشد. برای کاربرانی که از نرم‌افزار Cura استفاده می‌کنند، تنظیمات در قسمت “Special Modes > Surface Mode” باید بر روی “Both” قرار گیرد تا از بروز خطا به‌خصوص در بدنه هواپیما، جلوگیری شود. همچنین پیشنهاد می‌شود سرعت پرینت به حدود 50 تا 60 میلی‌متر بر ثانیه تنظیم شود تا زمان پرینت کاهش یابد. در نهایت، انتخاب ملخ نیز نکته‌ای مهم است؛ طراح پیشنهاد می‌کند از ملخ 10*9 با سه تیغه استفاده شود، زیرا قطرهای بزرگ‌تر مناسب نبوده و عملکرد درستی نخواهند داشت.

محبوبیت : این هواپیما دارای 2 نسخه ساخته‌شده و بیش از 3100 بار دانلود است.

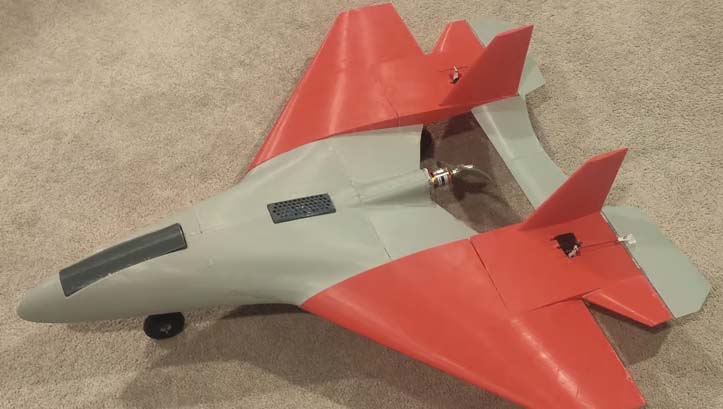

SuperNova



این هواپیمای RC ، الهام‌گرفته از هواپیمای فومی SuperNova از rcFoamFighters است. علاوه بر ظاهر جذابش، می‌توانید با چشمان خود ببینید که چگونه در آسمان پرواز می‌کند! این مدل با استفاده از یک RepRap Mendelmax اصلاح‌شده پرینت شده و دارای Infill 100 درصد و دقت 0.25 میلی‌متر است. وزن کل این هواپیما با احتساب قطعات الکترونیکی، 1.42 کیلوگرم می‌باشد.

محبوبیت :  SuperNova دارای 7 نسخه ساخته‌شده و 2 نسخه بهبود یافته است، بنابراین می‌توان گفت که این پروژه قابلیت پرینت دارد.

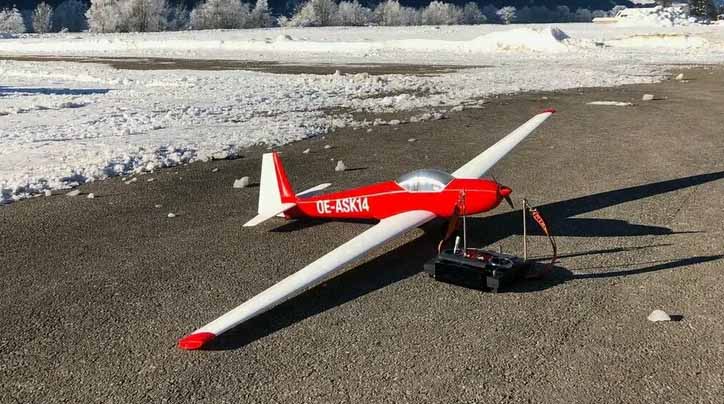

ASK14



این گلایدر بر اساس مدل ASK14 طراحی شده که اولین پرواز خود را در سال 1967 انجام داد. طراحی آن دارای نوآوری های زیادی است، از جمله چرخ فنری جمع‌شونده ، ترمزهای هوایی و سیستم اتصال بال از جنس TPU. توجه داشته باشید که این خرید این فایل شامل هزینه است و تنها نرم‌افزار Cura برای Slice این مدل مناسب می‌باشد.

محبوبیت : راهنمای مونتاژ این گلایدر در یوتیوب بیش از 343000 بازدید داشته است.

سطح پیشرفته

در 10 مدل آخر آماده ایم تا پا را فراتر بگذاریم. با معرفی این مدل های سخت و تخصصی نیاز به یک پرینتر صنعتی بیش از پیش احساس می شود. جای هیچ نگرانی نیست! آذرین بدون محدودیت در کنار شماست. پرینتر فیلامنتی CreatBot F1000 نیاز شما را در ابعاد بسیار بزرگ بر طرف می کند. این پرینتر با ابعاد چاپ 1*1*1 متر شما را شگفت زده می کند. با این دستگاه فقط غیر ممکن غیر ممکن است. با خرید این پرینتر از مجموعه ما می توانید عضو آکادمی آذرین شوید و در کلاس های آموزشی طراحی با نرم افزارهای سه بعدی، به صورت رایگان شرکت کنید.



Extra 300s Park Flyer



هواپیمای Extra 300s Park Flyer نمادی از هنر کلاسیک است که با ویژگی‌های منحصر به فردی چون بال‌های برش‌خورد  با لیزر، استفاده از کاور برای بال ها، میله های کربنی تقویت شده و استفاده از حباب وکیوم‌ برای قسمت سرنشین طراحی شده است. بدنه این مدل با پرینتر تولید شده است. با طول بال 1000 میلی‌متر و وزن  600 گرم، این هواپیما تعادلی عالی میان ابعاد و عملکرد را فراهم می‌کند. طراح ویدیوی جامعی از مراحل ساخت ارائه کرده است که نکات ارزشمندی درباره فرآیند مونتاژ به سازندگان با هر سطح مهارتی می‌دهد. علاوه بر فایل‌های STL برای پرینت سه‌بعدی، فایل‌های DXF برای قطعات برش لیزری نیز در دسترس است.

محبوبیت : این هواپیمای زیبا بیش از 2000 بار دانلود شده، اما هنوز هیچ نسخه‌ای از آن ساخته نشده است.

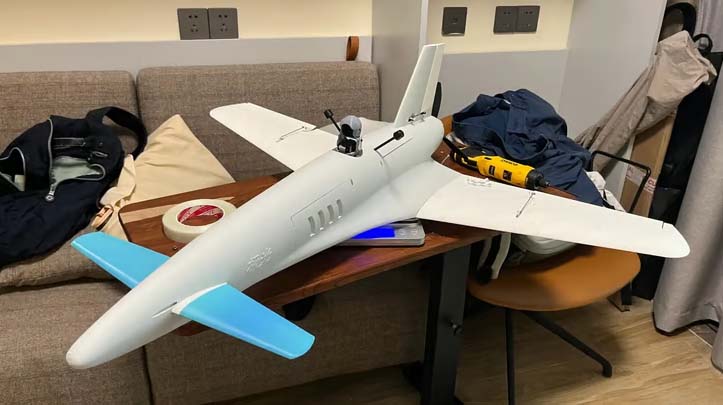

Aurora



Aurora یک مدل هواپیمای بدون سرنشین (FPV) با بال های ثابت است که به دلیل سرعت بالا، چابکی و طراحی مدرن خود مشهور است. این هواپیما از مدل های نمادینی مانند J7W Shinden نیروی دریایی ژاپن و XP-55 الهام گرفته و می‌تواند به سرعت کروز بین 70 تا 110 کیلومتر در ساعت دست یابد و در مانورهای جسورانه تا سرعت 130 کیلومتر بر ساعت، با نیروی جاذبه 3 تا 4 برابر، حرکت کند. تجربه پرواز با آن جذاب و چالش‌برانگیز است و از کنترل پویای ارائه‌شده توسط گیمبال سروو بهره می‌برد، که برای هد ترَکینگ با سیستم‌هایی مانند DJI 03 ایده‌آل است. طراح توصیه می‌کند که بدنه با ضخامت لایه‌ای 0.2 میلی‌متر، یک دیواره و Infill بین 2٪ تا 5٪ پرینت شود. سایر قطعاتی که نیاز به استحکام بیشتری دارند، مانند قطعات سازه‌ای، باید با دو دیواره و Infill۱۰۰٪ پرینت شوند و طراح پیشنهاد می‌کند از PLA سخت یا PETG استفاده شود.

بازخورد کاربران بر اهمیت تنظیمات دقیق دما و نرخ جریان برای جلوگیری از نواقص روی لایه‌های خارجی، به‌ویژه در قطعاتی مانند بال‌ها و بدنه تأکید دارد.

محبوبیت : با تقریباً 1000 دانلود و بیش از 520 پرینت در MakerWorld، مشخص است که این مدل چالشی ارزشمند است.

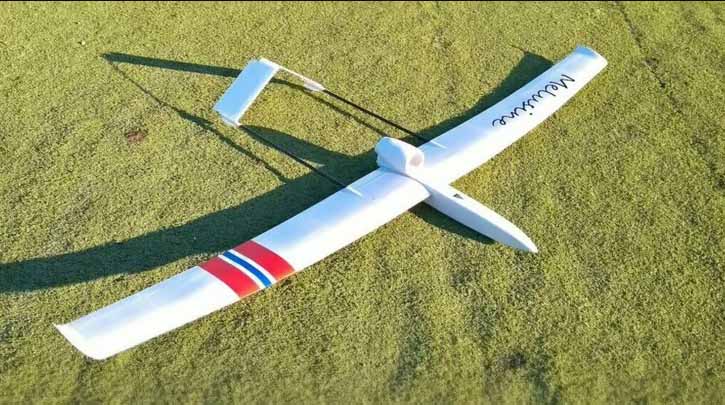

Melusine

Melusine یک گلایدر الکتریکی با دُم دوقسمتی و بدون سرنشین (FPV) است که وزنی حدود 203 کیلوگرم و طول بالی به اندازه 2320 میلی‌متر دارد. فایل‌های STL آن برای خرید در دسترس است. این گلایدر دارای پروانه‌های عقب‌گرد با دم دوقسمتی و دماغه های قابل تعویض برای دوربین‌های FPV است. این مدل همچنین دارای پروانه‌های تاشوی پرینت سه‌بعدی است که در هنگام پرواز آن را شبیه به عقاب در آسمان نشان می‌دهد. طراح پیشنهاد می‌کند که قطعات گلایدر با فیلامنت PLA پرینت شوند و از یک ماده انعطاف‌پذیر (مانند TPU) برای تایرها استفاده شود.

محبوبیت : هواپیمای Melusine تاکنون 2 بار ساخته شده و بیش از 240 بار دانلود شده است. سازنده دستورالعمل‌های فراوان و نکات بیشتری نیز در قسمت نظرات ارائه کرده است.

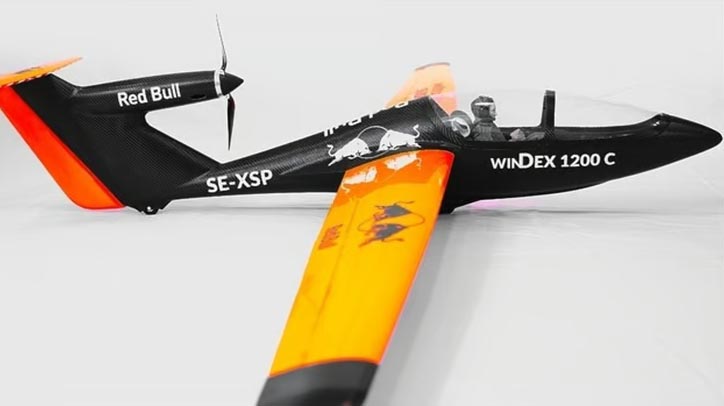

Windex

Windex که از گلایدر آکروباتیک تک‌نفره Radab Windex الهام گرفته شده، یک مدل RC پرینت سه‌بعدی است که وزنی حدود 2.25 کیلوگرم و طول بالی به اندازه 2500 میلی‌متر دارد. طراح بدنه این هواپیما را با فیلامنت LW-PLA پرینت کرده و آن را با روکش وینیل فیبر کربن پوشانده است. او همچنین از چوب بالسا برای قسمت‌های مختلف هواپیما، به‌ویژه بال‌ها، استفاده کرده تا آن را تا حد ممکن سبک بسازد. برای کمک به ساخت Windex ، یک فهرست کامل از ویدئوهای یوتیوب وجود دارد که مراحل مختلف توسعه و مونتاژ را شامل می‌شود و همچنین یک ویدئوی تایم‌لپس 5 دقیقه‌ای که نمای سریعی از کل فرآیند ساخت را ارائه می‌دهد. با این حال، مونتاژ این مدل RC ممکن است زمان‌بر باشد.

محبوبیت : بیش از 2200 دانلود، 360 لایک، و چندین نظر مثبت در Thingiverse و GrabCAD نشان از محبوبیت این مدل دارند.

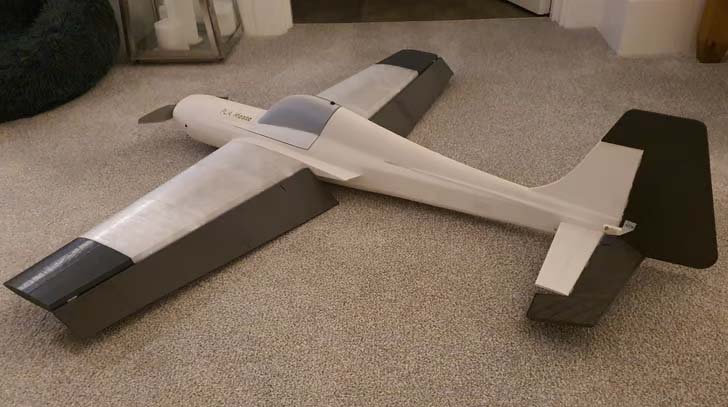

PLA Moose

هواپیمای PLA Moose یک هواپیمای دست‌ساز است که طراحی آن از هواپیمای Yak-54 و هواپیمای خیالی Spruce Moose از انیمیشن سیمپسون‌ها الهام گرفته شده است. به گفته سازنده، این هواپیما طول بالی به اندازه 1000 میلی‌متر دارد و نمونه اولیه آن (پرینت شده با PLA) پرواز موفقی داشته است. این هواپیمای RC از یک موتور براشلس، دو سروو، و یک باتری 4S با ظرفیت 3300 میلی‌آمپر ساعت برای پرواز استفاده می‌کند - تمامی این قطعات در بدنه‌ای متشکل از 25 قطعه پرینت شده قرار گرفته‌اند. توجه داشته باشید که وزن این هواپیما نسبتاً زیاد است، حدود 1.6 کیلوگرم، اما طراحی آن اصلاح شده تا سبک‌تر شود. طراح اشاره کرده که قطعات PLA Moose را با Infill 5٪ و ساپورت گذاری پرینت کرده است، اما نیازی به استفاده از Raft نیست.

محبوبیت : هواپیمای PLA Moose بیش از 14000 بار در Thingiverse دانلود شده و 6 بار توسط کاربران ساخته شده است. چندین کاربر تأیید کرده‌اند که این هواپیما قادر به پرواز است، پس این پروژه دست‌ساز را امتحان کنید!

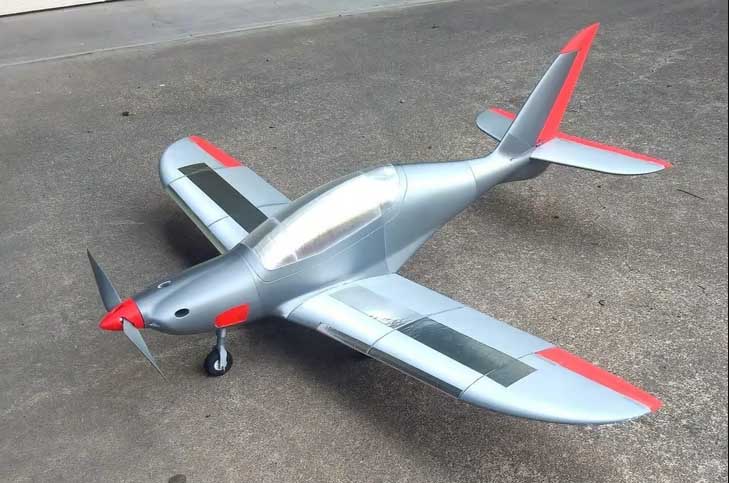

RC Shark

این مدل با مقیاس 8/1 که از هواپیمای واقعی Shark.Aero الهام گرفته شده است، یک ساخت آسان برای خلبانان با تجربه‌تر به شمار می‌رود. این هواپیما دارای طول بالی به اندازه 990 میلی‌متر است و برای سرعت بالا طراحی شده است. سازنده این مدل را با فیلامنت PLA ساخته است. برای مونتاژ این هواپیما، توصیه می‌شود از چسب CA معمولی، مانند Loctite استفاده شود. چسب‌های CA اصلی (OEM) می‌توانند باعث شوند که قطعات در نهایت از هم جدا شوند.

محبوبیت : این هواپیما تاکنون 26 بار ساخته شده و یک ویدئوی آموزشی عالی نیز دارد.

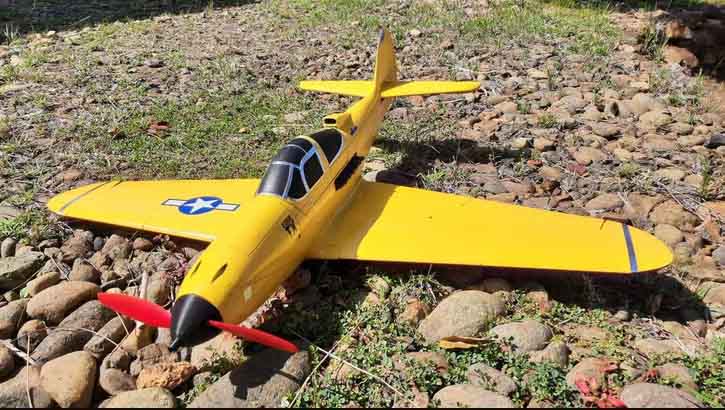

Bell P-39 Airacobra



هواپیمای Airacobra با وزنی حدود 600 گرم (بدون تجهیزات الکترونیکی) و طول بال 885 میلی‌متر، چابک و به‌طور شگفت‌انگیزی پایدار است، که آن را برای پروازهای تفریحی و حتی نمایش‌های معمولی ایده‌آل می‌کند. به‌روزرسانی‌های اخیر، از جمله بال‌های جداشونده و طراحی مجدد انتهای بدنه، این امکان را فراهم کرده تا تمام قطعات آن روی پرینترهای سه‌بعدی استاندارد بدون نیاز به تنظیمات خاص یا صفحه‌های ساخت بزرگ پرینت شوند. برای بازسازی مدل Bell P-39 Airacobra، استفاده از PLA یا PLA+ با نازل 0.4 میلی‌متری و یک لایه دیواره برای ایجاد تعادل بین وزن و استحکام،  توصیه می‌شود. همچنین طراح توصیه کرده است از 3-2 لایه کف و 5-3 لایه سقف استفاده شود و دمای پرینت بین 220 تا 230 درجه سانتی‌گراد برای چسبندگی بهتر لایه‌ها تنظیم شود. طبق توصیه نویسنده، پرینت با فن تهویه خاموش، مقاومت قطعات را افزایش می‌دهد.

محبوبیت : این مدل کلاسیک بیش از 1300 بار دانلود و 2 بار توسط کاربران ساخته شده است.

Swift S1



مدل Swift S1، که از یک گلایدر آکروباتیک به همین نام الهام گرفته شده، یک مدل RC است که دارای طول بال 2000 میلی‌متری و وزن پروازی حدود 2.08 کیلوگرم است. بدنه Swift کاملاً از قطعات پرینت سه‌بعدی ساخته شده که از مواد مختلفی مانند ASA برای بدنه، PETG برای بال‌ها و دم، و TPU برای لولاهای اتصال استفاده شده است. برای ساختاری سبک و مقاوم، درون بدنه از لوله‌های کربنی استفاده شده است. برای آزمایش قابلیت پرواز این هواپیما، سازنده آن را به ساحل برد و تنها یک ایراد را متوجه شد: بدنه از جنس ASA هنگام فرود بر روی ماسه و چمن کمی کثیف می شود. با این حال، هواپیما عملکرد پروازی فوق‌العاده‌ای دارد!

محبوبیت : این مدل بیش از 2000 بار دانلود شده و بیش از 280 لایک دارد. تاکنون، تنها ساخت ثبت‌شده مربوط به خود طراح است.

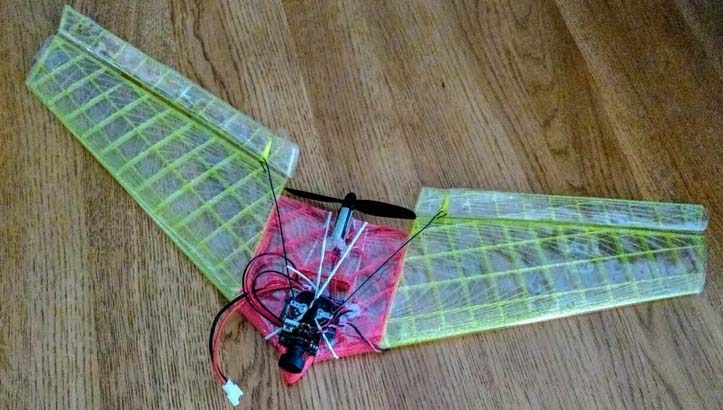

FPV Plane



این طراحی تنها از سه قطعه پرینت شده تشکیل شده است. این مدل جایگاهی برای نگه‌داشتن دوربین دارد و امکان پرواز FPV را فراهم می‌کند. علاوه بر این، عملکرد پروازی بسیار خوبی نیز دارد. این مدل در Tinkercad ساخته شده است. بر اساس تنظیمات پیشنهادی، باید با دو دیواره (هر یک به ضخامت 0.4 میلی‌متر)، الگوی Infill مشبک و بدون لایه‌های کف و سقف پرینت شود.

محبوبیت : این پروژه بیش از 27300 بازدید و بیش از 2250 بار دانلود شده است.

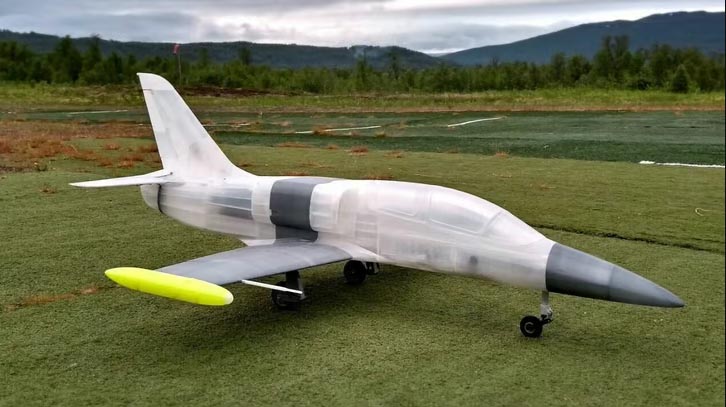

EL-39 Jet Plane



چرا این هواپیمای RC از سایر انتخاب‌های موجود در این لیست متمایز است؟ زیرا دارای یک موتور کوچک شبیه به جت است! البته، EL-39 از همان جت‌های مورد استفاده در هواپیماهای تجاری بهره نمی‌برد، بلکه دارای یک فن الکتریکی داخل کانالی (EDF) است. EDF عملکردی مشابه با موتورهای جت واقعی دارد اما از برق استفاده می‌کند و در مقیاس بسیار کوچک‌تری عمل می‌کند. این ویژگی به EL-39 این امکان را می‌دهد که با سرعت بسیار بالایی پرواز کند. این جت RC تقریباً به‌طور کامل از پرینت سه‌بعدی ساخته شده است، از جمله واحد EDF و تجهیزات فرود. EL-39 همچنین دارای طول 1858 میلی‌متر، طول بال 1451 میلی‌متر و وزنی حدود 7.5 کیلوگرم است. هر پرینتری با حداق ابعاد چاپ 300*300 میلیمتر برای قطعات بزرگ‌ مناسب است و دیگر قطعات در بستر 200*200 میلی‌متر (یا حتی کوچکتر) جا می‌گیرند. نکته مهم این است که لاستیک‌های اصلی، لاستیک دماغه و چند قطعه از فن باید با فیلامنت انعطاف‌پذیر مانند TPU پرینت شوند

فایل های STL این پروژه برای خرید موجود هستند.

محبوبیت : این هواپیما بسیار محبوب است و بیش از 170000 بازدید داشته است. طراحی‌های آن بیش از 560 بار دانلود شده و با وجود پیچیدگی پروژه، 4 ساخت ثبت‌شده از این هواپیما وجود دارد.

با هم مروری بر ساخت 30 مدل هواپیما داشتیم. این مدل ها با قابلیت  پرینت سه بعدی برای شما علاقه مندان در دسترس است. برای خرید پرینتر یا فیلامنت های مناسب می توانید با مجموعه آذرین در تماس باشید تا مشاوران ما با توجه به نیاز شما بهترین محصول را به شما معرفی کنند. در کنار ما اوج بگیرید و پروازی بی نقص را تجربه کنید.

با تشکر از همراهی شما
