پرینت سه‌بعدی یکی از فناوری‌های هیجان‌انگیز و نوآورانه‌ای است که طی سال‌های اخیر توانسته است انقلابی در صنایع مختلف ایجاد کند. از ساخت قطعات پیچیده‌ی صنعتی گرفته تا خلق آثار هنری ظریف و حتی تولید تجهیزات پزشکی، این فناوری راه‌های جدیدی برای طراحی و تولید ارائه کرده است. اما یکی از چالش‌های اصلی در استفاده از پرینترهای سه‌بعدی، تنظیم دقیق و بهینه‌سازی عملکرد آن‌ها برای دستیابی به بهترین کیفیت پرینت است. مدل‌های کالیبراسیون و آزمون‌های مختلف برای پرینت سه‌بعدی، ابزارهایی کارآمد برای بررسی و بهبود تنظیمات پرینتر هستند. این مدل‌ها به شما کمک می‌کنند تا مشکلات رایج مانند تنظیم نادرست محور‌ها، ضخامت لایه‌ها، یا کیفیت مواد مصرفی را شناسایی کرده و عملکرد دستگاه خود را بهینه کنید. در این مقاله، با معرفی مجموعه‌ای از بهترین مدل‌های کالیبراسیون، شما را در مسیر بهبود کیفیت پرینت‌های سه‌بعدی‌تان راهنمایی خواهیم کرد. همچنین، در صورتی که به فکر خرید یک پرینتر سه‌بعدی مناسب هستید، مشاوران ما در مجموعه آذرین راهکارهایی برای انتخاب بهتر نیز ارائه می‌دهند. بیایید با هم سفری به دنیای پرینت سه‌بعدی آغاز کنیم!

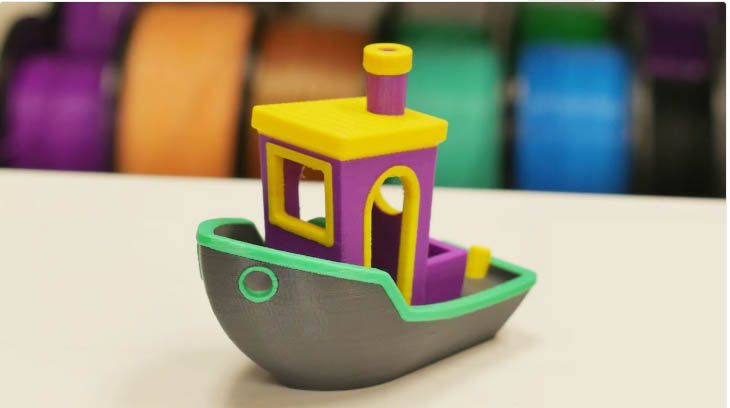

3DBenchy
با یک مدل کلاسیک شروع می‌کنیم: 3DBenchy پرچمدار تمامی مدل های کالیبراسیون پرینتر سه‌بعدی است. این مدل همه چیز از جمله زوایای برآمده تا اکستروژن را آزمایش می‌کند.
اگر می‌خواهید پرینتر خود را به چالش بکشید، Benchy به شما کمک می‌کند تنظیمات مناسب را برای پرینت‌های بی‌نقص پیدا کنید. داشتن چند مدل Benchy در کنار پرینتر شما، نشان‌دهنده یک سازنده باتجربه است!
محبوبیت: بیش از 4,000 نمونه ثبت‌شده از این مدل در سایت‌های مختلف وجود دارد. Benchy با صدها دستگاه و مواد در هر رنگی که تصور کنید پرینت شده است.

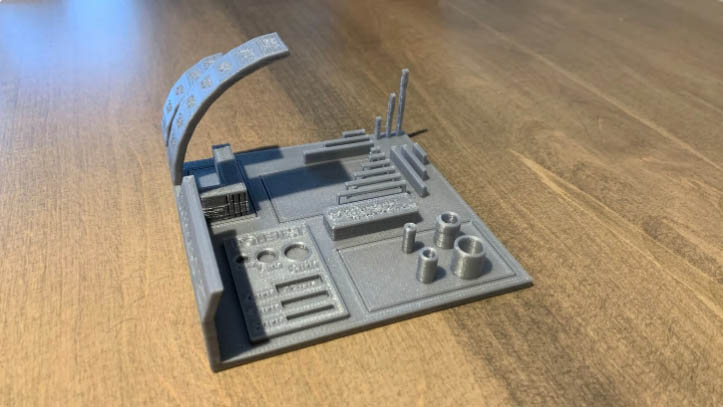

All-in-One
این مدل تست «همه‌چیز در یک مدل» دقیقاً همان چیزی است که اسمش می‌گوید! زوایای برآمده، پل‌ها، اکستروژن، دما، کشش تسمه – این مدل همه این‌ها را آزمایش می‌کند. اگر می‌خواهید پرینتر خود را در چندین سطح بررسی کنید، حتماً این مدل کالیبراسیون را امتحان کنید!
بعد از پرینت، اگر قسمتی نیاز به اصلاح داشت، می‌توانید با استفاده از راهنمای جامع عیب‌یابی، مشکل را رفع کنید.
محبوبیت: بیش از 220 کاربر در Thingiverse نمونه‌هایی از این مدل، شامل پرینت‌های موفق و ناموفق، به اشتراک گذاشته‌اند. امیدواریم پرینت شما یکی از موفق‌ها باشد!
Spider's Web
این تست استرس با تم هالووین برای ارزیابی توانایی پرینتر شما در ایجاد پل‌ها طراحی شده است. اگر همه چیز خوب پیش برود، نباید رشته‌های اضافی یا خطوط ناخواسته فیلامنت را ببینید. این مدل شامل یک تار نازک است که روی یک پایه قرار گرفته و یک عنکبوت کوچک روی آن نشسته است.
پل‌زنی تار بسیار گسترده است و بیشتر از خطوط منفرد فیلامنت تشکیل شده، بنابراین پرینتی چالش‌برانگیز و جذاب محسوب می‌شود. حتماً این مدل را بدون ساپورت پرینت کنید و از ضخامت لایه 0.2 میلی‌متر یا کمتر استفاده کنید. طراح پیشنهاد کرده هنگام پرینت مراقب باشید، چون ممکن است مشکلات زیادی پیش بیاید!
محبوبیت: این مدل بیش از 15,000 بار دانلود و نزدیک به 800 نمونه به اشتراک گذاشته‌شده دارد، بنابراین قطعاً قابل پرینت است.
Octagon
این تست کالیبراسیون هشت‌ضلعی، مرکز خالی دارد و هر ضلع آن به چالش‌های خاصی در پرینت سه‌بعدی اختصاص داده شده است. در مجموع، 21 عنصر مختلف آزمایش می‌شود، از جمله فضای منفی (فرورفتگی‌ها)، دقت ابعادی، زوایای برآمده، تابیدگی و نقاط تیز.
به نظر می‌رسد که دقت ابعادی دغدغه اصلی طراح بوده است، زیرا ابعاد دقیق هر ویژگی در توضیحات پروژه ذکر شده است.
محبوبیت: با بیش از 300 نمونه ثبت‌شده، بسیاری از کاربران از توانایی این مدل در آزمایش جنبه‌های مختلف کیفیت پرینت لذت برده‌اند.

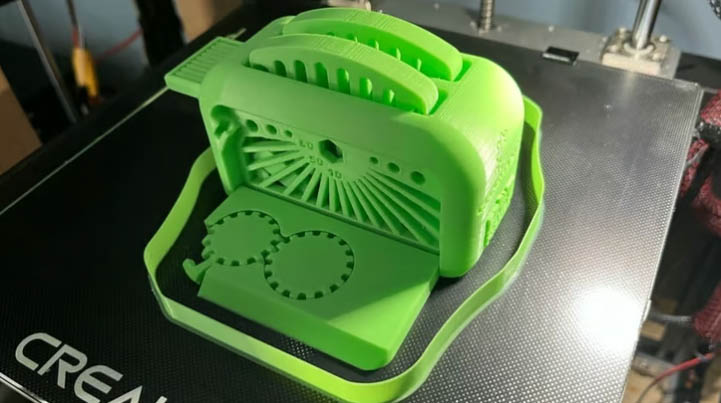

The Torture Toaster
این مدل به شکل یک توستر با دو درب لولایی و یک اهرم پرینت می‌شود تا پرینتر شما را به چالش بکشد! این مدل برای بررسی تلورانس‌ها، زوایای برآمده و چسبندگی بستر طراحی شده است. اگر همه چیز درست انجام شود، باید بتوانید اهرم را فشار دهید تا نان‌ها بالا بیایند، درست مثل یک توستر واقعی. اما اگر پرینتر شما از عهده این کار برنیاید، نان‌ها حرکت نخواهند کرد!
طراح پیشنهاد کرده پرینت را با Infill 20% و ضخامت لایه 0.2 میلی‌متر شروع کنید. نیازی به لبه یا ساپورت گذارینیست.
محبوبیت: این طراحی حدود 43,000 بار دانلود شده و بیش از 350 نمونه ثبت‌شده دارد.
مکعب XYZ
این مکعب کالیبراسیون یک مدل ساده، سریع و آسان است که پرینتر شما را به چالش می‌کشد. هدف اصلی آن کمک به تنظیم دقت ابعادی پرینتر از طریق تنظیم گام‌های محوری به ازای هر میلی‌متر است. علاوه بر این، می‌توانید از آن برای آزمایش دما، اکستروژن و لرزش نیز استفاده کنید.
محبوبیت: این مکعب بیش از 1,000 بار پرینت شده و بیش از 80 نسخه ویرایش شده دارد. شاید محبوبیت آن به دلیل طراحی ساده و زمان پرینت کوتاهش باشد که زیر 30 دقیقه است.
Cali Cat
گربه کالیبراسیون یک مدل ساده و جذاب است که دقت ابعادی، زوایای برآمده، جزئیات، پل‌زنی، اکستروژن و لرزش پرینتر شما را در کمتر از یک ساعت آزمایش می‌کند! این مدل که برای کالیبراسیون اولیه طراحی شده، به شما کمک می‌کند تا به پرینت‌هایی بی‌نقص برسید.
نکته حرفه‌ای: اگر یکی از این گربه‌ها را دو برابر بزرگ‌تر از دیگری پرینت کنید، گربه کوچک دقیقاً روی گربه بزرگ قرار می‌گیرد.
محبوبیت: بیش از 600 کاربر در Thingiverse نمونه‌هایی از این مدل را به اشتراک گذاشته‌اند و بیش از 110 نسخه ویرایش شده نیز وجود دارد! این مدل با دستگاه‌ها و مواد مختلفی پرینت شده است.

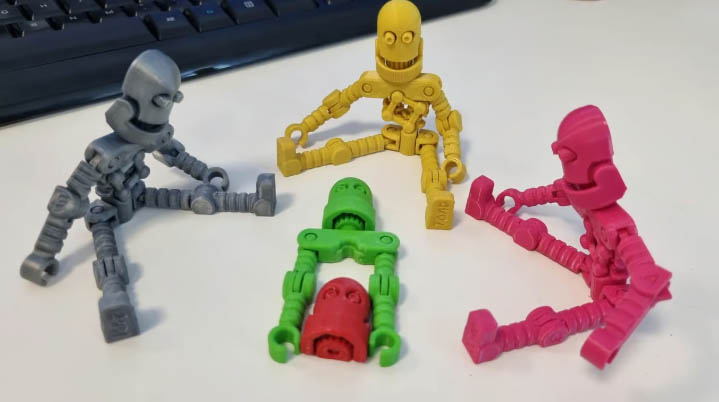

Benchmark Bot
این ربات متحرک که به‌صورت پرینت درجا طراحی شده، دارای 17 مفصل کاربردی است که در زوایا، اتصالات و تلورانس‌های مختلف قرار گرفته‌اند. تلورانس‌ها از 0.2 تا 0.5 میلی‌متر متغیر هستند و به شما امکان می‌دهند حداقل فاصله‌هایی را که پرینتر شما می‌تواند پرینت کند در حالی که تمام مفصل‌ها حرکت کنند، آزمایش کنید.
طراح توضیح داده است که این مدل به‌عنوان ابزاری برای یافتن بهترین تنظیمات پرینتر شما طراحی شده است. آن‌ها با تنظیمات زیر به نتایج خوبی دست یافتند: نازل 0.4 میلی‌متری، ضخامت لایه 0.2 میلی‌متر، استفاده از PLA، سه دیواره، چهار لایه کف/سقف و Infill 10%. برای پرینت یکی از این ربات‌های جذاب تنها به 20 گرم فیلامنت نیاز دارید!
محبوبیت: این مدل سرگرم‌کننده بیش از 4,000 بار دانلود شده و 63 نمونه از آن در سایت‌های مختلف به اشتراک گذاشته شده است.

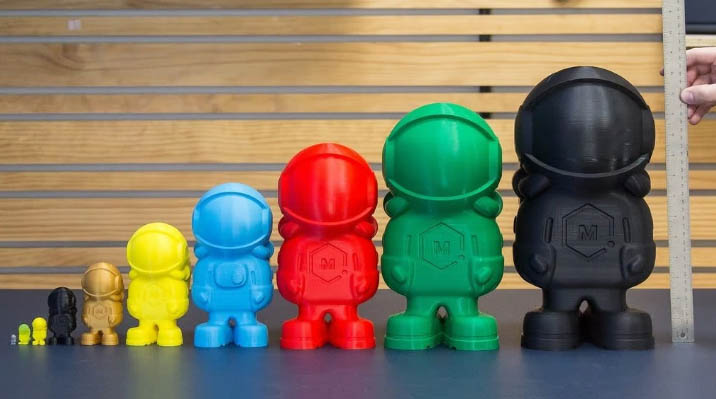

Phil A. Ment
Phil A. Ment نماد دوست‌داشتنی MatterHackers است که برای کمک به سازندگان در کالیبراسیون دقیق پرینترهایشان طراحی شده است. طبق توضیحات شرکت، «این مدل شامل چند ویژگی است که پرینتر شما را به چالش می‌کشد.» این اهداف چالش‌برانگیز شامل جزئیات کوچک برجسته و فرو رفته و گنبد صاف کلاه ایمنی است. تست‌های دشوار دیگر شامل زوایای برآمده، پل‌زنی، سیلندرها، فیلت‌ها و پخ‌ها هستند.
کوچک‌ترین و بزرگ‌ترین پرینت ثبت‌شده از این مدل 5 و 1,397 میلی‌متر ارتفاع دارند، بنابراین تغییر مقیاس این مدل مشکلی نخواهد داشت. حتی می‌توانید از بین نسخه‌های مختلف ، از جمله مدل‌هایی که برای رزین بهینه شده‌اند و حتی مدلبابانوئل را انتخاب کنید!
محبوبیت: بیش از 200 نمونه از این مدل در Thingiverse به اشتراک گذاشته شده است و بسیاری از افراد «ارتش » خود را به نمایش گذاشته‌اند!

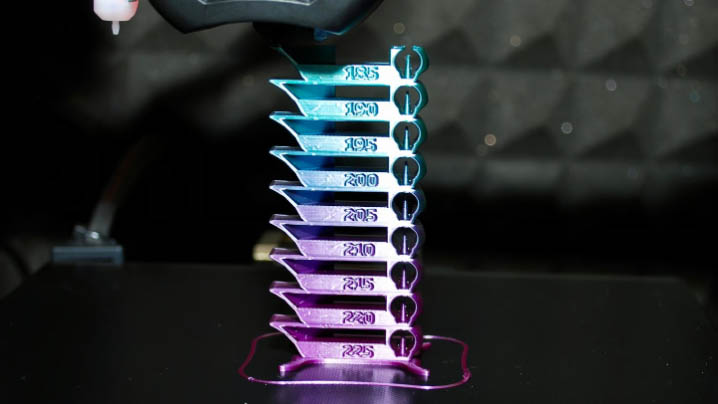

برج دما (Temperature Tower)
همان‌طور که از نامش پیداست، این مدل یک برج کالیبراسیون دما است که طراحی هوشمند و جمع‌وجوری دارد. این مدل زوایای برآمده، پل‌زنی و حتی توانایی پرینتر شما در پرینت اشکال منحنی را آزمایش می‌کند. البته، این مدل راهی عالی برای کالیبراسیون سریع دمای پرینتر شما برای یک ماده خاص است.
محبوبیت: بیش از 130 کاربر در Thingiverse نمونه‌هایی از این مدل را به اشتراک گذاشته‌اند که برای کالیبراسیون ماشین‌های مختلف با مواد متفاوت استفاده شده است. همچنین 42 نسخه ویرایش شده با ارتفاع‌های مختلف و اصلاحات دیگر وجود دارد.

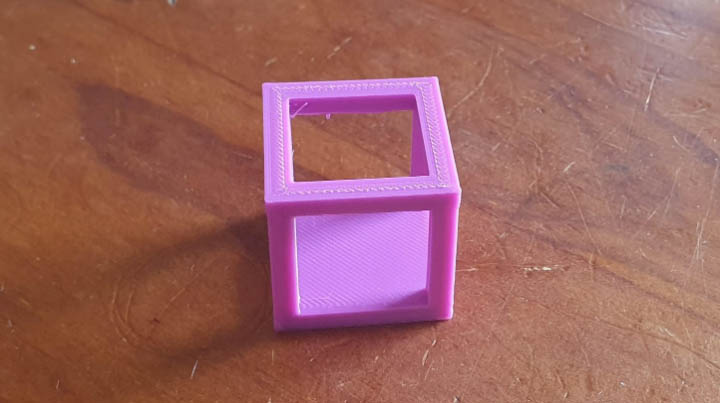

مکعب توخالی
این مکعب کالیبراسیون توخالی یک مدل آزمایشی به شکل یک مکعب قاب سیمی با یک پایه جامد است. به عبارت دیگر، همان‌طور که در تصویر بالا مشاهده می‌شود، این آزمایش فقط لبه‌های مکعب را پرینت کرده و برای وجه‌ها فاصله باقی می‌گذارد.
به طور کلی، این آزمایش روشی سریع و مؤثر برای بررسی تنظیمات Retraction، جلوگیری از ریزش مواد (Oozing)، پل‌زنی (Bridging)، دقت ابعادی و جابجایی لایه‌ها است.
محبوبیت: این مدل آزمایشی 28 پرینت ثبت‌شده و 9 بازطراحی (Remix) در سایت Thingiverse دارد. سازندگان تصاویر پرینت‌های موفق و ناموفق خود را به اشتراک گذاشته‌اند که نشان می‌دهد این آزمایش نه خیلی آسان و نه خیلی دشوار است.

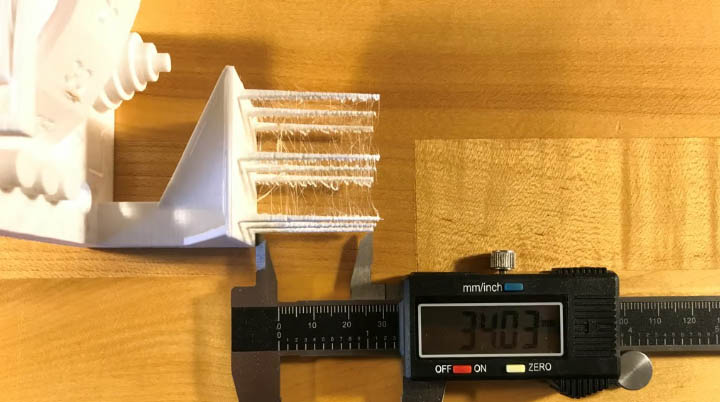

ارزیابی پرینتر Open-Source
این مدل Open-Source که از طریق Kickstarter و Autodesk ارائه شده است، برای ارائه یک معیار استاندارد به سازندگان جهت ارزیابی عملکرد پرینترهای سه‌بعدی طراحی شده است. بسیاری از سازندگان برای نمایش قابلیت‌های پرینترهای خود از مدل‌های پیچیده استفاده می‌کنند.
اما زمانی که یک نفر یک مدل 3D Benchy پرینت می‌کند و دیگری یک گلدان، مقایسه دو پرینتر سه‌بعدی دشوار می‌شود. این فایل STL واحد شامل ویژگی‌های متنوعی مانند پل‌زنی، زاویه‌های تند و جزئیات دقیق است که به ارزیابی دقت، وضوح و تنظیمات پرینت کمک می‌کند.
محبوبیت: مشخص نیست چند نفر این مدل را پرینت کرده‌اند، اما به طور قطع ما از این مدل برای آزمون‌های مقایسه‌ای خود استفاده می‌کنیم!
آزمایش جهش محور Z
این مدل ساده و سریع برای پرینت به منظور تنظیم جهش محور Z طراحی شده است. جهش محور Z یک تنظیم در نرم‌افزار اسلایسر است که از برخورد نازل با مدل و جابجایی آن در طول پرینت جلوگیری می‌کند. همچنین، تنظیم دقیق این گزینه می‌تواند پرینت‌های روان‌تری ایجاد کند، زیرا کمی فاصله به نازل می‌دهد.
طراح اشاره کرده است که با وجود ظاهر ساده، پرینت این مدل همچنان چالش‌برانگیز است. می‌توانید آن را با یا بدون لبه (Brim) برای آزمایش چسبندگی به بستر پرینت آزمایش کنید.
محبوبیت: این مدل آزمایشی حدود 40 پرینت موفقیت‌آمیز داشته است. بسیاری از سازندگان توانسته‌اند آن را بدون مشکل پرینت کنند.

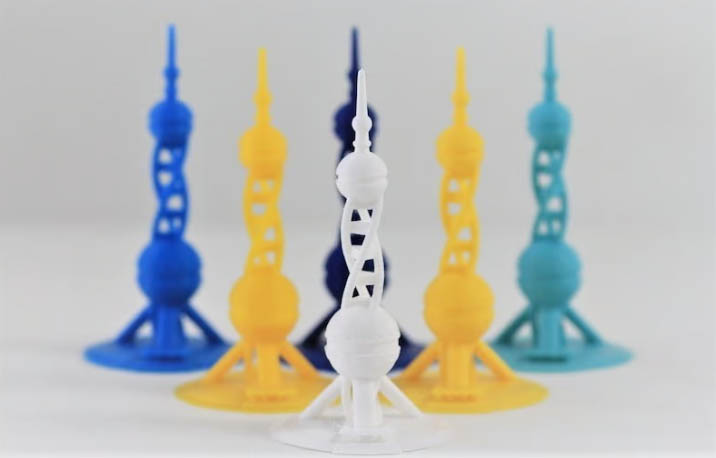

برج پلی‌پرل (PolyPearl Tower)
برج پلی‌پرل یک مدل عالی برای آزمایش ویژگی‌هایی مانند پل‌زنی، انحناها، زاویه‌های تند، Stringing و دیگر چالش‌ها است. این مدل که به عنوان یک «مدل دشوار با پیچ و تاب» توصیف شده است، مطمئناً به شما کمک می‌کند تنظیمات ایده‌آل پرینتر یا فیلامنت خود را سریع‌تر کالیبره کنید.
محبوبیت: بیش از 85 کاربر در Thingiverse از این برج برای کالیبراسیون پرینترهای سه‌بعدی خود استفاده کرده‌اند.

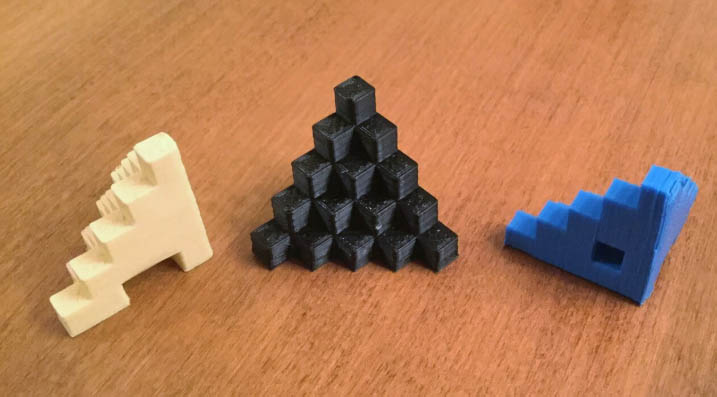

پله‌های 5 میلی‌متری
این مدل آزمایشی شامل چندین مکعب 5 میلی‌متری است که به صورت پله‌ای در کنار یک هرم ربعی چیده شده‌اند. اما اگر فقط مکعب‌های 5 میلی‌متری وجود داشت، هیچ چیز خاصی را آزمایش نمی‌کرد؛ این مدل همچنین شامل فواصل برای آزمایش پل‌زنی است.
به گفته طراح، این مدل به شما این امکان را می‌دهد که دقت ابعادی، قابلیت پل‌زنی، تنظیمات خنک‌کننده و تنظیمات E-steps پرینتر خود را بررسی کنید.
محبوبیت: این مدل آزمایشی حدود 230 پرینت ثبت‌شده و 9 بازطراحی در Thingiverseدارد. بیشتر تصاویر به اشتراک گذاشته‌شده تاکنون موفقیت‌آمیز بوده‌اند، بنابراین پرینت کامل این مدل باید امکان‌پذیر باشد.

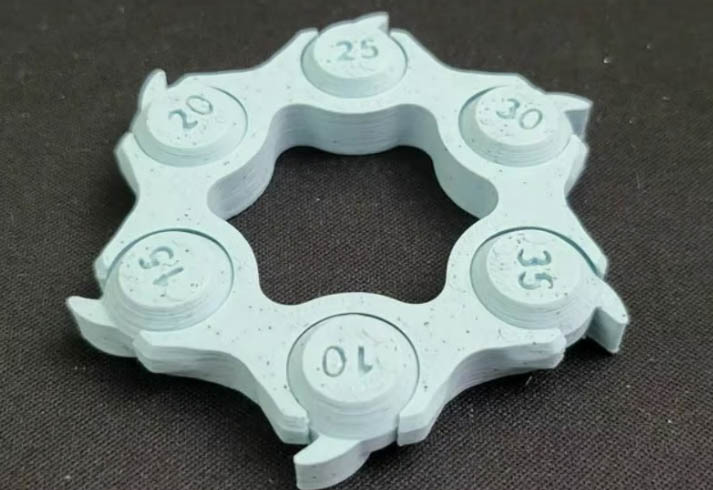

آزمایش تلرانس فاصله (Clearance Tolerance Test)
تلرانس‌ها یکی از جنبه‌های حیاتی پرینت‌های سه‌بعدی کاربردی هستند و تنظیم آن‌ها می‌تواند دشوار و زمان‌بر باشد. طبق نظرات کاربران، این آزمایش تلرانس فاصله ی کوچک و سریع برای پرینت است و به این ترتیب در وقت شما صرفه‌جویی می‌کند.
این طراحی دارای شش فاصله تلرانسی مختلف است که از 0.1 میلی‌متر شروع شده و تا 0.35 میلی‌متر افزایش می‌یابد. مدل شامل یک ساختار اصلی با قطعات جدا از هم در اطراف آن است. هدف این است که بررسی کنید آیا قطعات جداشده پس از پرینت حرکت می‌کنند یا خیر. اگر این قطعات گیر کرده باشند، می‌توانید پارامترهای پرینتر، مواد یا تنظیمات خود را تغییر دهید تا تلرانس‌ها را به سطحی قابل قبول بهبود بخشید. همچنین می‌توانید در بخش نظرات جامعه کاربران محدوده پارامترهایی که سایر سازندگان استفاده کرده‌اند را بررسی کرده و آن‌ها را با مقادیر خود مقایسه کنید.
محبوبیت: این مدل بیش از 17,000 بار دانلود شده و 425 پرینت موفقیت‌آمیز از آن به اشتراک گذاشته شده است.

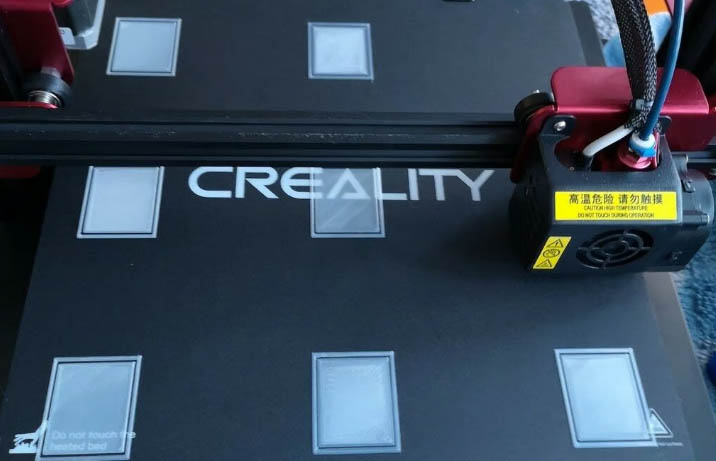

کالیبراسیون تراز بستر چاپ (پارامتریک)
تراز بستر پرینتر معمولاً دشوارترین بخش کالیبراسیون پرینتر سه‌بعدی است. این مدل برای کمک به این کار طراحی شده است! این مدل به شما کمک می‌کند تا لایه اول خود را بهبود بخشید و بهترین پرینت‌ها را تولید کنید.
محبوبیت: بیش از 12 کاربر در Thingiverse از این مدل برای تراز بستر پرینتر خود استفاده کرده‌اند و حدود 280 بازطراحی (Remix) نیز از این مدل وجود دارد.

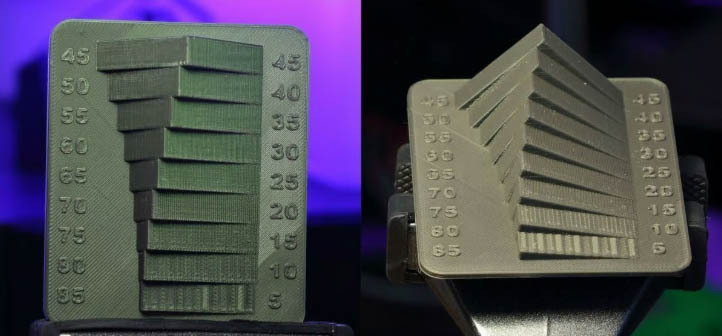

زاویه‌ی شیب (Slope Angle)
این آزمون تأثیرات پدیده‌ی پله‌پله شدن (Staircasing) را بر پرینت‌ها بر اساس زاویه‌ی شیب برجسته می‌کند. پله‌پله شدن به ظاهر شدن گام‌های کوچک به جای انحناهای صاف گفته می‌شود که تقریباً نتیجه‌ای اجتناب‌ناپذیر از تولید یک بخش به صورت لایه‌لایه است.
این طراحی شامل 9 آرایش زاویه‌ای مختلف (هر یک شامل دو زاویه که مجموع آن‌ها 90 درجه است) است که از 5 درجه و 85 درجه شروع می‌شود و به شما این امکان را می‌دهد که ببینید کدام زاویه بهترین نتیجه را برای کاهش اثر پله‌پله شدن در پرینت‌های شیب‌دار ارائه می‌دهد.
زمانی که زاویه مناسب را پیدا کردید، می‌توانید مدل‌هایی که شامل انحنا هستند را طوری جهت‌دهی کنید که انحنا در زاویه تعیین‌شده قرار گیرد و شیب به شکلی یکنواخت‌تر و طبیعی‌تر دیده شود. همچنین می‌توانید چند نسخه از این مدل کالیبراسیون را در ارتفاع لایه‌های مختلف پرینت کرده و بهترین نتیجه را انتخاب کنید.
محبوبیت: این آزمون زاویه‌ی شیب بیش از 24,100 بازدید و 2,100 دانلود داشته است. با وجود اینکه هیچ پرینتی از سوی کاربران به اشتراک گذاشته نشده است، طراح تصاویر زیادی از پرینت‌های موفق ارائه کرده است، بنابراین پرینت این مدل کالیبراسیون باید آسان باشد.

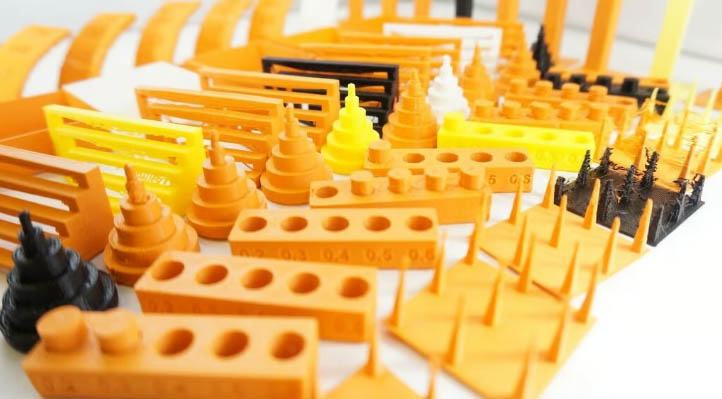

مجموعه‌ی مسابقه (Shootout Collection)
مجله فنی Make مجموعه‌ای از مدل های آزمایشی برای پرینترهای سه‌بعدی ارائه کرده است. این مجموعه شامل 7 آزمون کالیبراسیون مختلف است که چالش‌های مختلف پرینت مانند پل‌زنی، رزونانس محورهای X، Y و Z، جزئیات ظریف، دقت ابعادی، زاویه‌های تند و موارد دیگر را پوشش می‌دهند.
محبوبیت: بیش از 70 کاربر پرینت‌های موفقیت‌آمیز این پروژه‌ی آزمایشی را به اشتراک گذاشته‌اند و 7 باز طراحی از این مدل‌ها در Thingiverse وجود دارد. تصاویر به اشتراک گذاشته‌شده نشان می‌دهد که بسیاری از کاربران زمان زیادی را صرف استفاده از آزمون پل‌زنی برای تنظیم دستگاه‌های خود کرده‌اند.

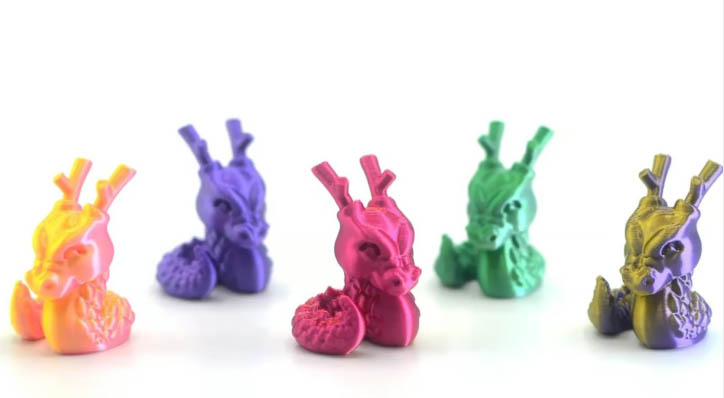

Cali-Dragon
این مدل جذاب برای آزمایش دقت و تلرانس‌ها طراحی نشده است. هدف آن بررسی پارامترهای دیگر است که بر مدل های کمتر فنی و بیشتر زیبایی‌شناختی تمرکز دارد. با استفاده از این مدل می‌توانید مواردی مانند نرمی سطح (Consistency Layer)، رشته ای شدن (Stringing)، پریمیترهای کوچک، زاویه‌های تند، پدیده‌ی گوستینگ (Ghosting) و دیگر جزئیات را بررسی کنید.
طراحی آن به قدری زیبا است که می‌تواند به عنوان یک آزمون مواد برای بررسی رنگ و کیفیت یک فیلامنت جدید نیز مورد استفاده قرار گیرد.
طراح پیشنهاد کرده است که این مدل را بدون هیچ‌گونه Infill پرینت کنید و سایر پارامترهای پرینت مانند ارتفاع لایه و تعداد دیواره‌ها را بر اساس نیاز تنظیم کنید. . پیشنهادی که داده شده شروع با ضخامت لایه‌ی 0.2 میلی‌متر و سه دیواره است و سپس می‌توانید پارامترها را بر اساس نیاز تغییر دهید.
محبوبیت: بیش از 1,400 پرینت موفقیت‌آمیز این مدل در سایت‌های مختلف به اشتراک گذاشته شده است.
در پایان، انتخاب مدل‌های مناسب برای کالیبراسیون و آزمایش‌های مختلف در پرینت سه‌بعدی می‌تواند به طور چشمگیری کیفیت و دقت پرینت‌ها را بهبود بخشد. استفاده از این مدل‌ها به شما این امکان را می‌دهد که مشکلات احتمالی را شناسایی کرده و تنظیمات پرینتر خود را بهینه کنید تا بهترین نتیجه ممکن را به دست آورید. اگر قصد خرید پرینتر سه‌بعدی دارید یا نیاز به مشاوره در انتخاب مدل مناسب برای نیازهای خود دارید، می‌توانید با مشاوران آذرین تماس بگیرید. با خرید از آذرین، علاوه بر دریافت مشاوره تخصصی، از پشتیبانی رایگان نیز برخوردار خواهید شد تا تجربه‌ای بی‌دغدغه و موفق در دنیای پرینت سه‌بعدی داشته باشید.
با تشکر از توجه شما
