چاپ سه بعدی چند ماده ای | بررسی ساختار و تجهیزات صنعتی

بررسی ساختار تجهیزات در چاپ سه بعدی چند ماده ای

برای پیاده‌سازی دقیق چاپ سه بعدی چند ماده ای یا چاپ سه بعدی چندرنگ با پرینتر سه بعدی، معماری سخت‌افزاری دستگاه نقشی تعیین‌کننده دارد. در تجهیزات صنعتی و حرفه‌ای، این فرآیند عمدتاً از طریق دو مکانیزم اصلی اجرا می‌شود:

۱. سیستم‌های اکسترودر دوگانه مستقل (IDEX)

در تجهیزات مبتنی بر ذوب فیلامنت در پرینتر فیلامنتی (FDM)، کارآمدترین ساختار برای تزریق دو ماده متفاوت، سیستم IDEX (Independent Dual Extruders) است. در این معماری، دستگاه مجهز به دو هد چاپ کاملاً مجزا روی محور X است که هر کدام به صورت مستقل کنترل می‌شوند.

مزیت فنی این سیستم، جلوگیری از تداخل حرارتی دو پلیمر متفاوت است. برای مثال، یک نازل می‌تواند متریال مهندسی (با دمای ذوب ۲۵۰ درجه) را تزریق کند، در حالی که نازل دوم متریال ساپورت (با دمای ذوب ۱۹۰ درجه) را چاپ می‌کند. با مراجعه به دسته‌بندی پرینتر سه بعدی در سایت آذرین 3D، می‌توانید تجهیزاتی که از اکسترودرهای دوگانه برای مقاصد صنعتی پشتیبانی می‌کنند را بررسی نمایید.

۲. تکنولوژی پاشش پلیمر (PolyJet / MultiJet)

در سیستم‌های مبتنی بر رزین، چاپ سه بعدی چند ماده ای از طریق تکنولوژی PolyJet انجام می‌شود. هدهای چاپ در این دستگاه‌ها قطرات میکروسکوپی از چندین نوع رزین (سخت، منعطف، شفاف و مات) را به صورت همزمان روی بستر پاشیده و توسط لامپ UV سخت می‌کنند. این تکنولوژی توانایی ترکیب متریال‌ها در مقیاس وکسل (Voxel) را داشته و «متریال‌های دیجیتال» با خواص کاملاً هیبریدی تولید می‌کند.

کاربردهای صنعتی چاپ سه بعدی چند ماده ای

قابلیت تزریق همزمان چند ماده، امکانات طراحی مهندسی را به شدت گسترش می‌دهد:

• استفاده از ساپورت‌های حلال (Soluble Supports): مهم‌ترین کاربرد صنعتی اکسترودرهای دوگانه، چاپ هندسه‌های پیچیده و کانال‌های داخلی است. قطعه اصلی با متریال پایه (مانند ABS) و ساختار نگه‌دارنده با متریال‌های حلال (مانند HIPS) چاپ می‌شود. پس از اتمام فرآیند، قطعه در حلال (دی‌لیمونن) قرار گرفته و ساپورت‌ها بدون نیاز به تخریب مکانیکی و آسیب به سطح قطعه اصلی، حل می‌شوند.

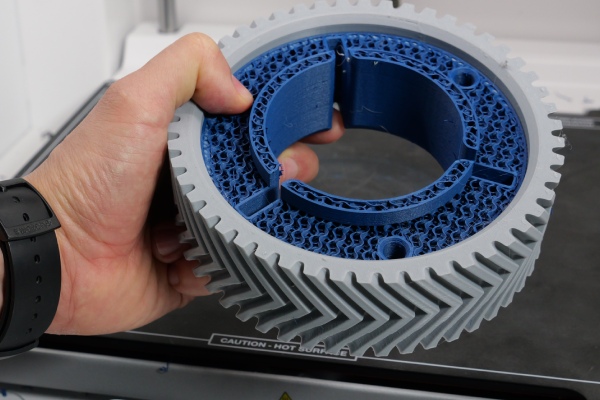

• تولید قطعات ترکیبی (Overmolding): تولید یکپارچه قطعاتی که نیازمند دو خاصیت متضاد هستند. به عنوان نمونه، چاپ دستگیره‌های ارگونومیک صنعتی که هسته مرکزی آن‌ها از پلاستیک صلب (استحکام بالا) ساخته شده و روکش خارجی آن‌ها از پلیمرهای منعطف (الاستومرها) تشکیل می‌شود.

چالش‌های ترمودینامیکی و اهمیت کیفیت متریال

ترکیب دو ماده متفاوت در یک پروسه حرارتی، چالش‌های متالورژیکی خاصی به همراه دارد:

1. چسبندگی بین‌لایه‌ای (Interlayer Adhesion): تمام پلیمرها قابلیت اتصال شیمیایی به یکدیگر را ندارند. تفاوت در ساختار مولکولی و نرخ انقباض حرارتی (Shrinkage) می‌تواند باعث جدا شدن لایه‌ها (Delamination) پس از خنک شدن قطعه شود.
2. استانداردسازی مواد اولیه: برای موفقیت در چاپ سه بعدی چند ماده ای، استفاده از مواد اولیه با تلرانس ابعادی دقیق الزامی است. تامین مواد از دسته‌بندی فیلامنت آذرین 3D (متریال‌های کالیبره‌شده و صنعتی) تضمین می‌کند که نوسانات قطری فیلامنت باعث گرفتگی نازل‌ها در حین جابجایی مداوم بین دو ماده نشود.

سوالات متداول

۱. در چاپ سه بعدی چند ماده ای (FDM)، چه متریال‌هایی بیشترین سازگاری را با یکدیگر دارند؟
ترکیب فیلامنت PLA با متریال ساپورت PVA (حلال در آب) و ترکیب فیلامنت ABS با متریال ساپورت HIPS (حلال در دی‌لیمونن) پایدارترین ترکیبات هستند که بالاترین میزان چسبندگی در حین چاپ و جداسازی بی‌نقص در پایان کار را ارائه می‌دهند.

۲. آیا دستگاه‌های تک‌نازل مجهز به سیستم تعویض فیلامنت (مانند AMS) برای چاپ سه بعدی چند ماده ای مناسب هستند؟
این سیستم‌ها عمدتاً برای چاپ «چند رنگ» از یک جنس واحد طراحی شده‌اند. استفاده از دو متریال با خواص و دمای ذوب کاملاً متفاوت (مانند ترکیب فیلامنت PLA و PETG) در یک نازل مشترک، ریسک گرفتگی محفظه حرارتی (Hotend) را به شدت افزایش می‌دهد. برای چاپ چند ماده ای، سیستم‌های دو نازله (IDEX) پیشنهاد می‌شوند.

۳. آیا امکان چاپ قطعه‌ای ترکیبی از مواد صلب و منعطف وجود دارد؟
بله، با استفاده از سخت‌افزار IDEX می‌توان قطعاتی با هسته صلب (PLA یا ABS) و روکش منعطف (مانند فیلامنت TPU) را به صورت همزمان چاپ کرد. تنظیم دقیق پارامترهای اسلایسر برای جلوگیری از نشت مواد در حین جابجایی اکسترودرها الزامی است.

۴. تفاوت اصلی چاپ سه بعدی چند ماده ای با چاپ چند رنگ چیست؟
در چاپ چند رنگ، صرفاً از یک نوع پلیمر پایه در رنگ‌های مختلف برای اهداف زیبایی‌شناختی استفاده می‌شود. اما در چاپ سه بعدی چند ماده ای، هدف ترکیب پلیمرهایی با خواص فیزیکی کاملاً متفاوت (مثل صلب، لاستیکی و حلال) برای ارتقای عملکرد مکانیکی یک قطعه واحد است.
