تفاوت Z-Seam و Z-Banding در پرینت سه‌بعدی؛ علت و رفع مشکل

Z-Seam چیست و چرا در پرینت سه‌بعدی ایجاد می‌شود؟

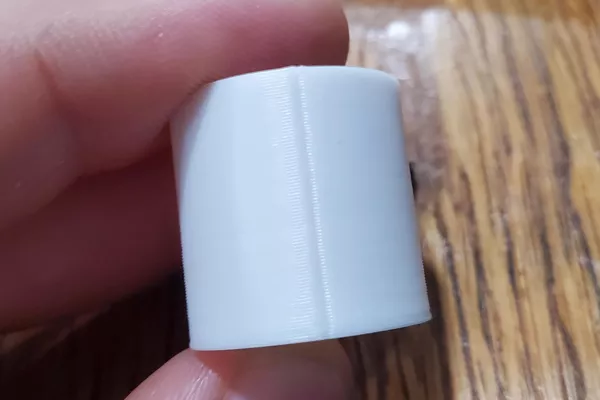

Z-Seam خط یا رد عمودی قابل مشاهده‌ای است که در محل شروع و پایان مسیر چاپ دیواره‌های هر لایه ایجاد می‌شود. از آنجا که پرینتر FDM برای ساخت یک دیواره بسته باید مسیر اکستروژن را در نقطه‌ای شروع و در نقطه‌ای دیگر به پایان برساند، این محل ممکن است به شکل یک خط، برجستگی یا فرورفتگی روی سطح قطعه دیده شود. Z-Seam در واقع یک بخش طبیعی از فرآیند چاپ لایه‌ای است و نمی‌توان همیشه آن را به‌طور کامل حذف کرد؛ اما با انتخاب محل مناسب Seam و تنظیم صحیح پارامترهای چاپ می‌توان میزان دیده‌شدن آن را کاهش داد. هنگام خرید پرینتر سه بعدی نیز توجه به قابلیت‌های دستگاه در کنترل اکستروژن و تنظیمات اسلایسر می‌تواند به انتخاب آگاهانه‌تر کمک کند.

Z-Seam در پرینت سه‌بعدی چه شکلی دارد؟

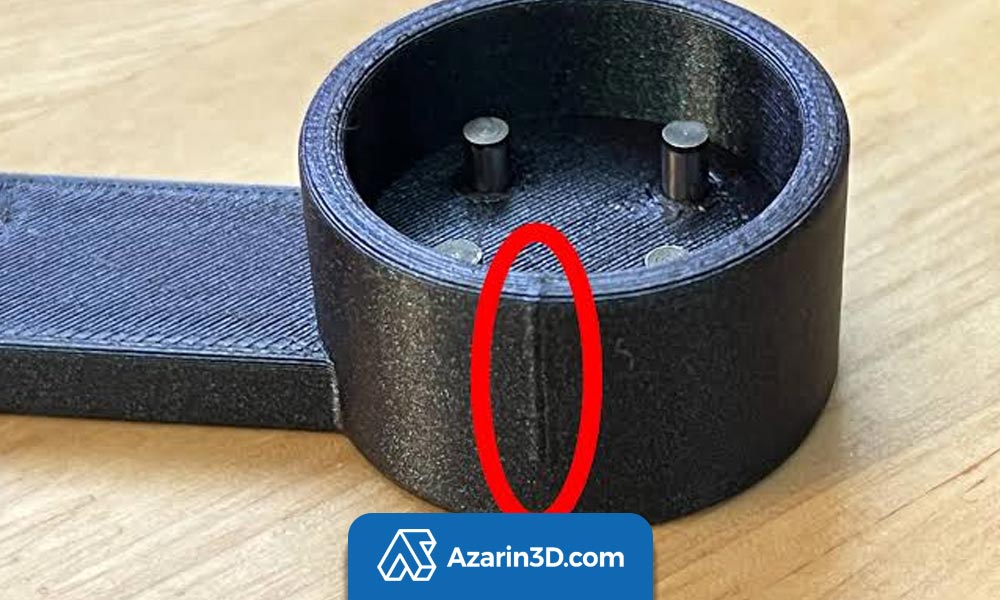

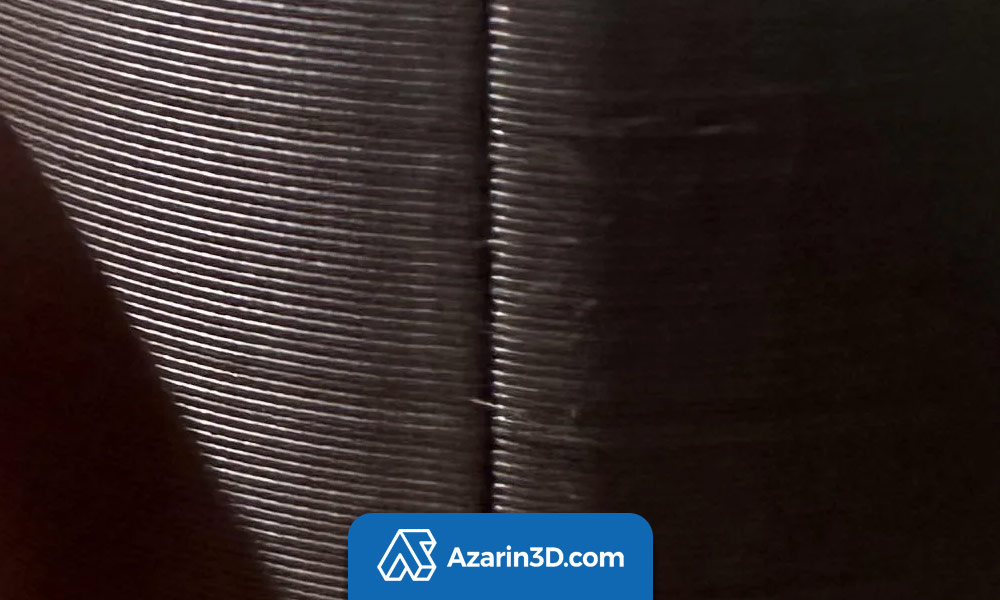

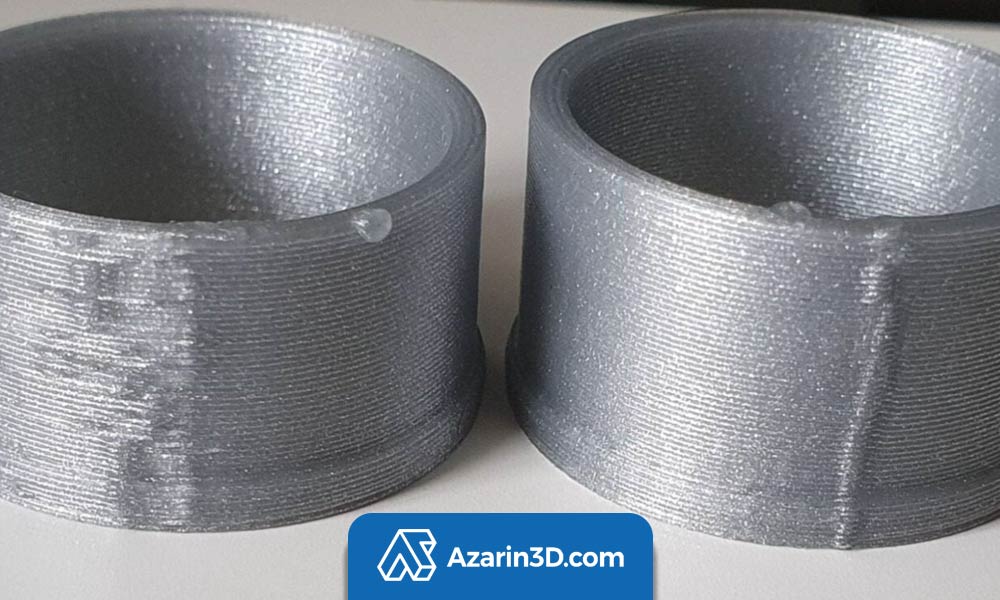

SeamZ-Seam معمولاً به شکل یک خط عمودی یا مجموعه‌ای از نقاط و برجستگی‌های تقریباً هم‌راستا در ارتفاع قطعه دیده می‌شود. در مدل‌های استوانه‌ای یا قطعاتی که گوشه مشخصی ندارند، این خط می‌تواند بسیار واضح باشد. اگر محل شروع و پایان لایه‌ها در یک موقعیت ثابت قرار بگیرد، نقاط Seam لایه‌های مختلف روی یکدیگر قرار می‌گیرند و یک خط عمودی مشخص روی دیواره ایجاد می‌کنند. در چنین شرایطی، بررسی قابلیت Outer Wall Wipe Distance در Cura برای حذف Z Seam می‌تواند به کاهش برجستگی‌های ناشی از تجمع مواد در محل پایان مسیر اکستروژن کمک کند.

چه عواملی باعث دیده‌شدن Z-Seam می‌شوند؟

مهم‌ترین عوامل مؤثر بر ظاهر Z-Seam عبارت‌اند از:

• محل انتخاب‌شده برای شروع و پایان لایه

• مقدار اکستروژن در شروع یا پایان مسیر

• Retraction و تنظیمات مرتبط با آن

• Pressure Advance یا Linear Advance

• سرعت چاپ و Travel

• Seam Gap

• ترتیب چاپ دیواره‌ها

• تنظیمات مربوط به Wipe یا Scarf Seam در اسلایسرهای پشتیبانی‌شده

بنابراین اگر مشکل فقط در یک موقعیت مشخص از دیواره دیده می‌شود و الگوی آن در ارتفاع قطعه ادامه دارد، قبل از دستکاری محور Z باید Z-Seam را بررسی کنید.

Z-Banding چیست و چرا در پرینت سه‌بعدی ایجاد می‌شود؟

Z-Banding به شکل نوارها یا برجستگی‌های افقی تکرارشونده روی دیواره قطعه ظاهر می‌شود و معمولاً نشان‌دهنده تغییرات دوره‌ای در ارتفاع یا حرکت محور Z است. این خطوط برخلاف Z-Seam معمولاً فقط در یک نقطه از دیواره قرار نمی‌گیرند و می‌توانند در اطراف سطح قطعه تکرار شوند. شدت Z-Banding ممکن است از خطوط بسیار ظریف و قابل مشاهده فقط زیر نور مایل تا نوارهای کاملاً برجسته و قابل لمس متفاوت باشد.

Z-Banding در پرینت سه‌بعدی چه شکلی دارد؟

Z-Banding معمولاً به صورت چندین نوار افقی تکرارشونده با فاصله‌های نسبتاً منظم در ارتفاع قطعه دیده می‌شود. اگر فاصله میان نوارها الگوی مشخصی داشته باشد، بررسی سیستم حرکتی محور Z اهمیت بیشتری پیدا می‌کند. این مشکل در دیواره‌های صاف، استوانه‌ها و مدل‌هایی با سطح خارجی یکنواخت معمولاً راحت‌تر دیده می‌شود؛ زیرا تغییرات کوچک سطح در چنین هندسه‌هایی بیشتر به چشم می‌آید.

چه عواملی باعث ایجاد Z-Banding می‌شوند؟

از عوامل مهمی که باید هنگام عیب‌یابی Z-Banding بررسی شوند می‌توان به موارد زیر اشاره کرد:

• ناهم‌راستایی محور Z

• تاب یا انحراف Lead Screw

• مشکل در Coupler

• گیرکردن یا حرکت ناهماهنگ مکانیزم Z

• لقی در اجزای مکانیکی محور Z

• مشکل در حرکت گانتری یا بستر، بسته به نوع پرینتر

• ناهماهنگی اکستروژن یا تغییرات دوره‌ای در جریان مواد

• مشکلات مربوط به دما یا فیلامنت که می‌توانند الگوهای مشابه ایجاد کنند

بنابراین هر نوار افقی الزاماً به معنی خرابی Lead Screw نیست و باید الگوی ایجاد خطوط قبل از تعویض قطعات بررسی شود

تفاوت Z-Seam و Z-Banding از نظر ظاهر پرینت چیست؟

مهم‌ترین تفاوت ظاهری Z-Seam و Z-Banding در نحوه توزیع خطوط روی سطح قطعه است. Z-Seam معمولاً در یک موقعیت مشخص از محیط قطعه متمرکز می‌شود، اما Z-Banding به شکل نوارهای افقی تکرارشونده در ارتفاع‌های مختلف دیده می‌شود.

Z-Seam

• معمولاً یک خط یا مجموعه‌ای از نقاط عمودی است.

• محل آن به شروع و پایان مسیر هر لایه مربوط است.

• ممکن است تقریباً از پایین تا بالای قطعه ادامه داشته باشد.

• می‌تواند به شکل برجستگی، فرورفتگی یا تغییر جزئی در بافت سطح دیده شود.

Z-Banding

• معمولاً به شکل نوارهای افقی تکرارشونده دیده می‌شود.

• خطوط در ارتفاع‌های مختلف قطعه تکرار می‌شوند.

• ممکن است در بخش بزرگی از محیط قطعه قابل مشاهده باشند.

• فاصله تکرار خطوط می‌تواند سرنخ مهمی برای تشخیص علت باشد.

تفاوت Z-Seam و Z-Banding از نظر محل ایجاد خطوط چیست؟

Z-Seam معمولاً در یک موقعیت مشخص از محیط هر لایه ایجاد می‌شود، اما Z-Banding در ارتفاع‌های مختلف قطعه تکرار می‌شود. در Z-Seam، مسیر چاپ هر لایه باید در نقطه‌ای شروع و تمام شود. اگر اسلایسر این نقطه را در یک موقعیت مشابه برای لایه‌های مختلف انتخاب کند، Seam به شکل یک خط عمودی روی سطح ظاهر می‌شود.

در مقابل، Z-Banding به موقعیت شروع مسیر یک لایه محدود نیست. در این حالت، تغییرات ایجادشده در فرآیند حرکت یا اکستروژن به‌صورت یک الگوی تکرارشونده در ارتفاع قطعه دیده می‌شوند. برای تشخیص سریع: اگر با چرخاندن قطعه متوجه شدید ایراد تقریباً روی یک مسیر عمودی متمرکز است، Z-Seam محتمل‌تر است. اگر نوارها در ارتفاع‌های مختلف تکرار می‌شوند، باید Z-Banding و عوامل مشابه آن بررسی شوند.

تفاوت Z-Seam و Z-Banding از نظر علت ایجاد چیست؟

تفاوت اصلی Z-Seam و Z-Banding از نظر علت این است که Z-Seam مستقیماً به شروع و پایان مسیر اکستروژن هر لایه مربوط است، اما Z-Banding معمولاً با تغییرات دوره‌ای در حرکت Z یا سایر عوامل مؤثر بر یکنواختی لایه‌ها ارتباط دارد.

علت ایجاد Z-Seam

در Z-Seam، نقطه‌ای که نازل اکستروژن یک حلقه یا دیواره را شروع و تمام می‌کند، می‌تواند باعث ایجاد تغییر ظاهری شود. فشار باقی‌مانده در نازل، Retraction، مقدار Flow و نحوه پایان مسیر می‌توانند این اثر را بیشتر یا کمتر کنند. به همین دلیل، برای کاهش Z-Seam معمولاً ابتدا باید سراغ تنظیمات مربوط به Seam و اکستروژن رفت، نه تنظیمات مکانیکی محور Z.

علت ایجاد Z-Banding

در Z-Banding، اگر الگوی خطوط تکرارشونده باشد، بررسی مکانیزم حرکت Z اهمیت بیشتری پیدا می‌کند. Lead Screw، Coupler، ریل‌ها یا چرخ‌های حرکتی، لقی مکانیکی و هم‌راستایی اجزا از مواردی هستند که باید بررسی شوند. با این حال، تشخیص نباید فقط بر اساس ظاهر انجام شود؛ زیرا ناهماهنگی اکستروژن، تغییرات دما یا حتی برخی مشکلات فیلامنت نیز می‌توانند الگوهای افقی مشابه ایجاد کنند.

تفاوت Z-Seam و Z-Banding از نظر روش تشخیص چیست؟

برای تشخیص Z-Seam باید محل شروع و پایان مسیر لایه‌ها را بررسی کنید، در حالی که برای تشخیص Z-Banding باید تکرار خطوط در ارتفاع و وضعیت حرکت محور Z را بررسی کنید. برای تشخیص Z-Seam، مدل را از زوایای مختلف نگاه کنید و بررسی کنید آیا برجستگی یا خط مشکل‌دار در یک موقعیت مشخص از دیواره تکرار می‌شود یا خیر. برای Z-Banding، فاصله بین نوارها را بررسی کنید. اگر نوارها به شکل دوره‌ای و منظم در ارتفاع تکرار می‌شوند، مکانیزم Z و سایر عوامل تکرارشونده باید در اولویت عیب‌یابی قرار بگیرند.

یک تست ساده برای تشخیص اولیه

یک مدل ساده با دیواره صاف، مانند استوانه یا مکعب بلند، چاپ کنید و سطح آن را زیر نور مایل بررسی کنید.

• اگر یک خط مشخص از پایین تا بالای قطعه دیده می‌شود، ابتدا Z-Seam را بررسی کنید.

• اگر چند نوار افقی در ارتفاع‌های مختلف تکرار می‌شوند، Z-Banding را بررسی کنید.

• اگر خطوط کاملاً نامنظم هستند و الگوی مشخصی ندارند، علاوه بر این دو مشکل، اکستروژن، دما، فیلامنت و تنظیمات چاپ را نیز بررسی کنید.

تفاوت Z-Seam و Z-Banding از نظر روش رفع چیست؟

روش رفع Z-Seam بیشتر به تنظیمات Seam و رفتار اکستروژن مربوط است، در حالی که رفع Z-Banding معمولاً نیازمند بررسی مکانیکی محور Z و یکنواختی فرآیند چاپ است.

برای کاهش Z-Seam چه کار کنیم؟

• محل Seam را در اسلایسر تغییر دهید.

• Seam را به قسمت پشتی یا گوشه‌ای از مدل منتقل کنید.

• در صورت پشتیبانی اسلایسر، از Seam Painting استفاده کنید.

• Retraction و Pressure Advance را به‌درستی تنظیم کنید.

• Flow و دمای نازل را بررسی کنید.

• تنظیمات Wipe یا Seam Gap را در صورت نیاز آزمایش کنید.

• ترتیب چاپ دیواره‌ها را بررسی کنید.

در اسلایسرهایی مانند OrcaSlicer و PrusaSlicer، گزینه‌هایی برای تعیین محل Seam وجود دارد و می‌توان محل شروع و پایان لایه را کنترل کرد. برای مدل‌هایی که سطح نمایشی مشخصی دارند، انتقال Seam به بخش پشتی یا یک گوشه می‌تواند اثر آن را بسیار کمتر کند.

برای رفع Z-Banding چه کار کنیم؟

ابتدا مکانیزم Z را بررسی کنید و مطمئن شوید حرکت محور در تمام ارتفاع نرم و بدون گیرکردن انجام می‌شود.

سپس:

• Lead Screw را از نظر تاب یا آسیب بررسی کنید.

• وضعیت Coupler را بررسی کنید.

• هم‌راستایی Lead Screw و سیستم حرکتی را کنترل کنید.

• لقی مکانیکی گانتری یا بستر را بررسی کنید.

• اجزای محور Z را مطابق دستورالعمل سازنده تمیز و روان‌کاری کنید.

• از سفت‌کردن بیش از حد قطعاتی که باید امکان حرکت مناسب داشته باشند خودداری کنید.

• یکنواختی اکستروژن، دمای نازل و وضعیت فیلامنت را نیز بررسی کنید.

نکته مهم: تعویض فوری Lead Screw همیشه راه‌حل نیست. اگر علت واقعی مشکل لقی، ناهم‌راستایی، گیر مکانیکی یا اکستروژن ناپایدار باشد، تعویض یک قطعه بدون تشخیص دقیق مشکل را برطرف نمی‌کند.

چک‌لیست سریع تشخیص Z-Seam و Z-Banding

اگر نمی‌دانید خطی که روی پرینت دیده‌اید Z-Seam است یا Z-Banding، این موارد را بررسی کنید:

• یک خط عمودی در یک موقعیت مشخص: احتمال Z-Seam بیشتر است.

• چندین نوار افقی با تکرار منظم: احتمال Z-Banding بیشتر است.

• برجستگی در محل شروع و پایان هر لایه: Z-Seam را بررسی کنید.

• الگوی تکرارشونده در ارتفاع‌های مختلف: محور Z و عوامل دوره‌ای را بررسی کنید.

• خطوط نامنظم بدون الگوی مشخص: اکستروژن، دما، فیلامنت و سایر مشکلات سطحی را هم بررسی کنید.

• مشکل فقط روی یک بخش خاص از سطح: محل Seam، هندسه مدل و مسیر حرکت نازل را بررسی کنید.

• مشکل در چند مدل مختلف با الگوی ارتفاعی مشابه: احتمال وجود مشکل مکانیکی یا فرآیندی در خود پرینتر بیشتر است.

برای رفع Z-Seam و Z-Banding از کجا شروع کنیم؟

بهترین روش این است که قبل از تغییر تنظیمات متعدد، ابتدا الگوی ظاهری ایراد را مشخص کنید. اگر مشکل به یک خط عمودی مشخص محدود است، ابتدا تنظیمات Z-Seam را بررسی کنید. در این حالت تغییر محل Seam یا اصلاح پارامترهای مربوط به شروع و پایان اکستروژن معمولاً منطقی‌تر از دستکاری مکانیزم محور Z است. اما اگر با نوارهای افقی تکرارشونده روبه‌رو هستید، ابتدا حرکت محور Z، Lead Screw، Coupler و لقی مکانیکی را بررسی کنید. در مرحله بعد، سراغ اکستروژن، دما و فیلامنت بروید تا مشخص شود آیا الگوی مشاهده‌شده واقعاً ناشی از Z-Banding است یا یک مشکل مشابه.

تفاوت Z-Seam و Z-Banding در یک نگاه

برای تشخیص سریع‌تر تفاوت Z-Seam و Z-Banding، بهتر است شکل ظاهری، محل ایجاد خطوط، عوامل مؤثر و روش بررسی هر عیب را در کنار هم مقایسه کنیم. جدول زیر مهم‌ترین تفاوت‌های این دو ایراد در پرینت سه‌بعدی را نشان می‌دهد تا بتوانید بر اساس الگوی خطوط روی قطعه، مسیر مناسب‌تری برای عیب‌یابی انتخاب کنید.

جمع‌بندی

شناخت تفاوت Z-Seam و Z-Banding به شما کمک می‌کند علت ایجاد خطوط و نوارهای ناخواسته روی قطعات پرینت سه‌بعدی را دقیق‌تر شناسایی کنید. بااین‌حال، رفع این ایرادها همیشه به تغییر تنظیمات نرم‌افزاری محدود نمی‌شود و گاهی بررسی وضعیت مکانیکی دستگاه، کالیبراسیون محور Z و عملکرد صحیح اکسترودر نیز ضروری است. انتخاب راهکار مناسب می‌تواند از تکرار خطاها، هدررفت فیلامنت و صرف زمان برای چاپ‌های ناموفق جلوگیری کند. اگر برای تولید قطعات باکیفیت به خدمات تخصصی پرینت سه‌بعدی نیاز دارید، مجموعه ما با ارائه خدمات پرینت سه‌بعدی، آماده همراهی با شما در اجرای پروژه‌های مختلف است. برای آشنایی بیشتر با خدمات و امکانات این مجموعه، از صفحات خدمات آذرین 3D دیدن کنید.
