کالیبراسیون بستر چاپ (plate) در پرینترهای FDM

برای دستیابی به یک پرینت با کیفیت، چندین متغیر کلیدی وجود دارد که باید هنگام کار با پرینتر سه‌بعدی FDM مد نظر قرار گیرند. یکی از مهم‌ترین این متغیرها، تراز بودن بستر چاپ است، زیرا این امر باعث افزایش احتمال خروج یکنواخت فیلامنت در تمام سطح پرینت می‌شود. امروزه تراز کردن بستر به‌طور خودکار انجام می‌شود. حتی پرینترهای ارزان‌ قیمت نیز به حسگرهای کالیبراسیون خودکار مجهز شده‌اند. با وجود آسان‌تر شدن کالیبراسیون بستر چاپ (plate)، در برخی موارد ممکن است نیاز به تراز کردن دستی وجود داشته باشد. به‌عنوان مثال، Bambu Lab  پیشنهاد می‌کند اگر کاربران نقص‌هایی در تراز خودکار مشاهده کنند، اقدام به کالیبراسیون دستی کنند. در این مقاله، به بررسی نکات لازم در مورد تراز کردن پلیت چاپ خواهیم پرداخت.

کالیبراسیون پرینتر های سه بعدی اکسترودری بر پایه فیلامنت همیشه یکی از مهمترین دغدغه های کاربران پرینتر های  FDM می باشد. هر چند امروزه با توسعه سیستم های کالیبراسیون چند نقطه ای و حتی استفاده از هوش مصنوعی به نظر رابط کاربری بهتری ایجاد شده است ولی باز هم نیازمند شناخت درست و ایجاد مهارت در این زمینه هستیم.

اگر بستر چاپ (plate)، به درستی کالیبره نباشد، ممکن است مشکلاتی مانند لایه‌های ناهماهنگ، جدا شدن مواد از صفحه، یا مشکلات در چسبندگی و کیفیت نهایی پرینت به وجود بیاید. کالیبراسیون مناسب صفحه چاپ به جلوگیری از این مشکلات کمک می‌کند و از ایجاد پرینت‌های معیوب و نیاز به اصلاحات بعدی جلوگیری می‌کند.

کالیبراسیون پلیت پرینت به دو روش اصلی انجام می‌شود: دستی و خودکار. هر یک از این روش‌ها مزایا و محدودیت‌های خاص خود را دارند که با توجه به نیازها و سطح تجربه کاربر می‌توانند انتخاب شوند. در تمام پرینتر های سه بعدی فیلامنتی بستر چاپ (plate) یا همان هیت بد قابلیت تنظیم در راستای ارتفاع محور Z را دارد. در برخی از مدل های دسکتاپی با توجه به استفاده از کالیبراسیون تمام اتوماتیک این امکان برداشته شده است.

زمان مناسب برای کالیبراسیون بستر چاپ  (plate)

یک بستر چاپ تراز باید منجر به تولید لایه اول یکنواخت و مناسب شود. به‌طور بصری، لایه اول باید به‌صورت خطوط فشرده و زیبایی در تمام سطح چاپ ظاهر شود. به‌طور کلی، واضح است که اگر لایه اول دچار مشکل باشد، یکی از دلایل آن می‌تواند نادرست بودن کالیبراسیون بستر چاپ باشد.

کالیبراسیون دستی پرینترهای FDM

روش کار:

  1. آماده‌سازی: قبل از شروع، مطمئن شوید که پرینتر خاموش است و صفحه چاپ تمیز و خالی از مواد اضافی است. این کار به شما کمک می‌کند تا فرآیند کالیبراسیون به دقت انجام شود.
  2. پیدا کردن نقاط تنظیم: نقاط تنظیم در چهار گوشه صفحه پرینت را پیدا کنید. این نقاط دارای پیچ‌های تنظیم هستند که برای تغییر ارتفاع صفحه چاپ استفاده می شوند.
  3. استفاده از ورق کاغذ: یک ورق کاغذ معمولی را بین اکسترودر و صفحه پرینت قرار دهید. پیچ‌های تنظیم را به آرامی بچرخانید تا اکسترودر در فاصله مناسبی از صفحه پلیت قرار گیرد. ورق کاغذ باید با فشار کمی از اکسترودر خارج شود، اما نباید خیلی راحت حرکت کند. این فاصله مناسب تضمین می‌کند که لایه‌های اولیه به خوبی به صفحه چاپ بچسبند.
  4.  تست و اصلاح: بعد از کالیبراسیون با استفاده از کیت تست فیلامنت جهت پرینت یک مدل ساده اقدام کنید تا از کالیبره بودن دستگاه خود مطمئن شوید. برای دریافت کیت های تست فیلامنت می توانید با مجموعه آذرین در ارتباط باشید.

در سال‌های اخیر، فناوری‌های جدیدی به پرینترهای FDM افزوده شده است که امکان کالیبراسیون خودکار صفحه پرینت را فراهم می‌کنند. این تکنولوژی‌ها به کاربران کمک می‌کنند تا فرآیند کالیبراسیون را سریع‌تر و با دقت بیشتری انجام دهند. پرینترهای جدید مجهز به حسگرها و ابزارهای پیشرفته‌ای هستند که به طور خودکار ارتفاع صفحه پرینت را در نقاط مختلف اندازه‌گیری و تنظیمات لازم را اعمال می‌کنند. این پیشرفت‌ها به ویژه برای کاربران آماتور که ممکن است با روش‌های دستی آشنا نباشند، بسیار مفید هستند.

کالیبراسیون خودکار با سنسور BL Touch

روش کار:

در این روش، پرینتر با استفاده از حسگرهای خود، ارتفاع صفحه چاپ را در چند نقطه مختلف اندازه‌گیری کرده و تنظیمات لازم را اعمال می‌کند. برای استفاده، کافی است گزینه "Auto Bed Leveling"  را از منوی تنظیمات پرینتر سه بعدی انتخاب کنید. پرینتر به طور خودکار جهت کالیبراسیون صفحه پلیت اقدام می کند. این روش به ویژه در پرینترهای سه بعدی جدید که دارای حسگرهای داخلی هستند، بسیار کارآمد است.

  کالیبراسیون خودکار با سنسور مجاورت القایی:

این روش شامل استفاده از یک پراب فیزیکی است که به طور مستقیم به سطح صفحه چاپ تماس پیدا کرده و تغییرات ارتفاع را اندازه‌گیری می‌کند. برای کالیبراسیون، پراب را بر روی صفحه کار قرار دهید و از منوی تنظیمات گزینه "Probe Calibration"  را انتخاب کنید. پراب به طور خودکار نقاط مختلف را اندازه‌گیری کرده و تنظیمات لازم را انجام می‌دهد. این روش دقیقاً اندازه‌گیری ارتفاع را انجام می‌دهد و به تراز کردن بهتر کمک می‌کند.

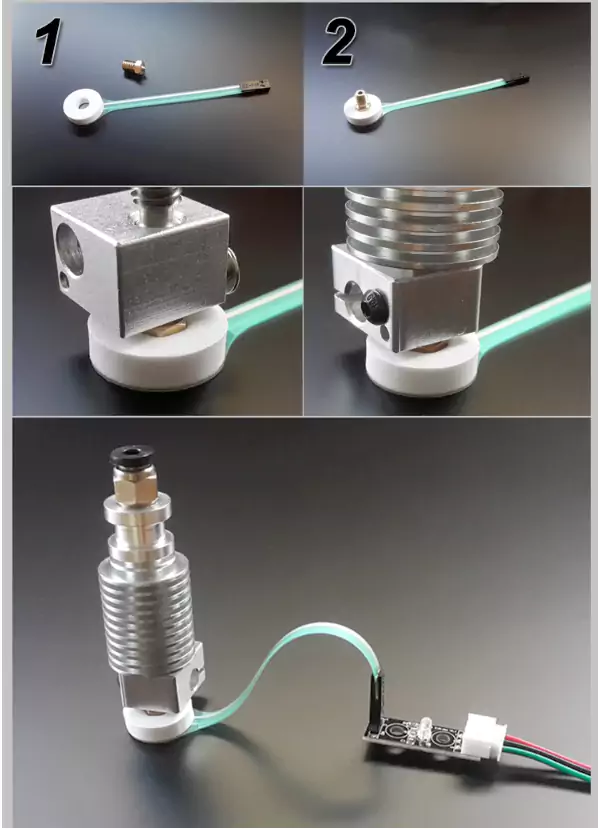

کالیبراسیون خودکار با سنسور Z- Probe

در واقع این سنسور با نوک نازل شما منطبق می شود و با این روش می تواند سطح میز کار شما را سنس نماید. از این سنسور می توان در اکسترودر های سری  Mk و E3D و UM استفاده نمود. توجه داشته باشید این سنسور دماهای بالای اکسترودر رو نمیتواند تحمل نماید بنابراین تا زمانی که دمای نوک نازل شما در دمای محیط قرار نگرفته از آن استفاده نکنید.
پارامتر Z min را در فریمور بروی Always on تنظیم کنید. این کار موجب می شود که سنسور شما آسب نبیند در غیر این صورت پراب و برد کنترلی آن خواهد سوخت. اتصال اشتباه سیم ها هم موجب آسیب رسیدن به سنسور شما خواهد شد.

کالیبراسیون خودکار با حسگر لیزری:

این نوع کالیبراسیون شامل استفاده از حسگرهای لیزری برای اندازه‌گیری فاصله بین اکسترودر و سطح صفحه چاپ است. از منوی تنظیمات گزینه "Laser Bed Leveling" را انتخاب کنید. حسگر لیزری به طور دقیق نقاط مختلف را اندازه‌گیری کرده و تنظیمات لازم را انجام می‌دهد. این روش بسیار دقیق است و به ویژه در پرینترهای پیشرفته که مجهز به حسگر لیزری هستند، کاربرد دارد.

با استفاده از این روش‌ها، می‌توانید مطمئن شوید که صفحه چاپ شما به درستی تراز شده است و از پرینت‌های با کیفیت و بدون مشکل بهره‌مند شوید. جهت پشتیبانی و آموزش رایگان تنظیمات پرینترهای خود با مجموعه آذرین در ارتباط باشید. در ضمن می توانید با مراجعه به آپارات آذرین ویدیو های آموزشی کالیبراسیون پرینتر های سه بعدی FDM را مشاهده نمایید.
