فایل STL پایه‌ای برای مدل‌سازی سه‌بعدی و پرینت سه‌بعدی

تاریخچه و تکامل فایل STL

فایل STL توسط شرکت Systems3D، یکی از پیشگامان فناوری پرینت سه‌بعدی، توسعه یافت. هدف اصلی از ابداع این فرمت، ارائه روشی ساده و کارآمد برای توصیف سطوح سه‌بعدی مدل‌ها بود. با گذشت زمان، این فرمت جایگاه ویژه‌ای در فناوری‌های مختلف پیدا کرد و در کنار روش‌هایی مانند FDM (مدل‌سازی ذوب رسوبی) و SLA (استریولیتوگرافی)، پایه‌گذار صنعت پرینت سه‌بعدی مدرن شد. با این حال، فرمت STL در ابتدا محدودیت‌هایی داشت. نبود اطلاعات مربوط به رنگ، مواد و بافت از جمله مشکلاتی بود که متخصصان را به جستجوی فرمت‌های پیشرفته‌تر مانند OBJ و AMF سوق داد.

ساختار و ویژگی‌های فنی فایل STL

شبکه‌های مثلثی قلب فایل STL

در هسته اصلی فایل STL، شبکه‌ای از مثلث‌ها قرار دارد که نمایانگر سطوح خارجی مدل هستند. این مثلث‌ها از سه رأس (vertex) تشکیل شده‌اند که مختصات آن‌ها در فضای سه‌بعدی مشخص شده است. هر مثلث همچنین دارای یک نرمال (normal) است که جهت سطح را تعیین می‌کند. این روش نمایش هندسی، اگرچه ساده به نظر می‌رسد، اما تأثیر قابل‌توجهی در کاهش پیچیدگی محاسبات داشته و امکان استفاده در دستگاه‌های مختلف را فراهم کرده است.

ASCII و Binary دو نسخه اصلی

فایل‌های STL به دو صورت ASCII (متنی) و Binary (باینری) ذخیره می‌شوند:

1. ASCII STL: به دلیل متنی بودن، خواندن و ویرایش آن ساده‌تر است اما حجم فایل بیشتری نسبت به نسخه باینری دارد.
2. Binary STL: به دلیل ساختار فشرده، فضای کمتری اشغال می‌کند و پردازش آن سریع‌تر است، اما به نرم‌افزارهای تخصصی برای مشاهده نیاز دارد.

نرم‌افزارهای پرکاربرد برای فایل STL

کار با فایل STL نیازمند ابزارهای تخصصی است که می‌توانند مدل را ایجاد، ویرایش یا بهینه‌سازی کنند. برخی از محبوب‌ترین نرم‌افزارهای مرتبط عبارت‌اند از:

1. Blender: نرم‌افزاری قدرتمند و متن‌باز برای طراحی سه‌بعدی که قابلیت خروجی گرفتن از فایل STL را دارد.
2. Meshmixer: ابزاری برای ویرایش و تعمیر فایل‌های STL.
3. Fusion 360: نرم‌افزاری حرفه‌ای برای مدل‌سازی صنعتی و تولید.
4. Netfabb: برنامه‌ای تخصصی برای تعمیر خطاهای هندسی فایل STL.

چالش‌های کار با فایل STL

دقت مدل‌سازی

کیفیت فایل STL به تعداد مثلث‌هایی که مدل را تعریف می‌کنند وابسته است. هرچه تعداد مثلث‌ها بیشتر باشد، مدل دقیق‌تر خواهد بود، اما حجم فایل نیز افزایش می‌یابد. این موضوع در پروژه‌های بزرگ می‌تواند به یک چالش تبدیل شود.

مشکلات توپولوژیکی

یکی از رایج‌ترین مشکلات فایل STL، وجود خطاهای توپولوژیکی مانند شکاف‌ها، هم‌پوشانی مثلث‌ها یا نرمال‌های نادرست است. این مشکلات می‌توانند باعث نقص در فرآیند پرینت سه‌بعدی شوند و نیاز به تعمیر دارند.

نبود اطلاعات مواد و رنگ

فایل STL تنها اطلاعات مربوط به شکل هندسی مدل را ذخیره می‌کند و فاقد جزئیاتی مانند نوع مواد، رنگ یا بافت است. این محدودیت باعث شده در پروژه‌هایی که این جزئیات اهمیت دارند، از فرمت‌های پیشرفته‌تر استفاده شود.

کاربردهای واقعی فایل STL در صنایع مختلف

صنعت پزشکی

در حوزه پزشکی، فایل STL برای تولید ایمپلنت‌های شخصی‌سازی‌شده، پروتزها و مدل‌های آموزشی مورد استفاده قرار می‌گیرد. به عنوان مثال، جراحان می‌توانند از مدل‌های پرینت‌شده سه‌بعدی برای برنامه‌ریزی دقیق جراحی‌ها استفاده کنند.

خودروسازی و هوافضا

شرکت‌های خودروسازی و هوافضا از فایل STL برای نمونه‌سازی سریع قطعات استفاده می‌کنند. این فناوری به کاهش زمان توسعه محصول و هزینه‌های تولید کمک می‌کند.

هنر و طراحی

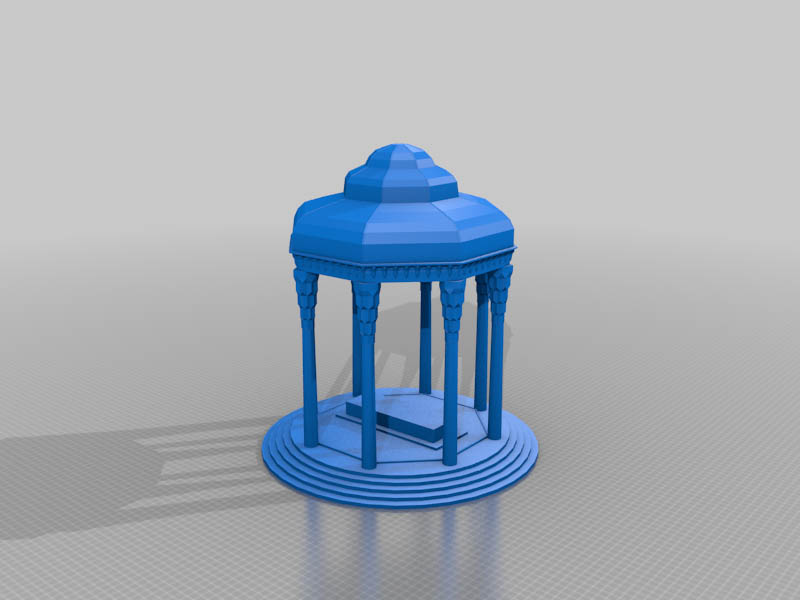

طراحان و هنرمندان با استفاده از فایل STL می‌توانند طرح‌های خلاقانه خود را به واقعیت تبدیل کنند. از مجسمه‌سازی گرفته تا جواهرسازی، این فرمت راه‌حلی ایده‌آل برای ایجاد طرح‌های پیچیده و منحصربه‌فرد است.

بهینه‌سازی و رفع مشکلات فایل STL

برای دستیابی به بهترین نتایج در پرینت سه‌بعدی، بهینه‌سازی فایل STL ضروری است. برخی از روش‌های بهینه‌سازی عبارت‌اند از:

1. اصلاح خطاهای هندسی: استفاده از نرم‌افزارهای تعمیر مدل برای برطرف کردن مشکلات توپولوژیکی.
2. کاهش حجم فایل: حذف مثلث‌های غیرضروری برای کاهش حجم فایل بدون از دست دادن کیفیت.
3. افزایش دقت: در پروژه‌هایی که دقت بالایی نیاز است، تعداد مثلث‌ها را افزایش دهید.

مقایسه فایل STL با فرمت‌های پیشرفته

OBJ

فایل‌های OBJ علاوه بر اطلاعات هندسی، قابلیت ذخیره رنگ و بافت را نیز دارند. این ویژگی آن‌ها را برای پروژه‌های هنری مناسب می‌سازد.

AMF

فرمت Advanced Manufacturing Format، اطلاعات بیشتری از جمله مواد و رنگ را ذخیره می‌کند و به عنوان جایگزینی پیشرفته‌تر برای STL معرفی شده است.

PLY

این فرمت عمدتاً در اسکن سه‌بعدی استفاده می‌شود و شامل اطلاعات رنگی است که STL فاقد آن است.

نتیجه‌گیری

فایل STL، با وجود تمام محدودیت‌ها، همچنان یکی از محبوب‌ترین فرمت‌ها در دنیای پرینت سه‌بعدی است. سادگی، سازگاری بالا و قابلیت استفاده گسترده از جمله دلایلی هستند که این فرمت را به استانداردی جهانی تبدیل کرده‌اند. با این حال، در پروژه‌هایی که نیاز به جزئیات بیشتری دارند، استفاده از فرمت‌های پیشرفته‌تر پیشنهاد می‌شود. فایل STL نمایانگر توانایی فناوری در ساده‌سازی فرآیندهای پیچیده است و با بهینه‌سازی مناسب، می‌تواند راهگشای نوآوری در صنایع مختلف باشد.
