بهترین نرم‌افزارهای CAD برای لینوکس (رایگان) + مقایسه و بررسی کامل

چگونه بهترین نرم‌افزار CAD را برای لینوکس انتخاب کنیم؟

قبل از اینکه به بررسی انتخاب‌های خود بپردازیم، ابتدا چند عامل را که هنگام انتخاب برنامه‌های موجود در این لیست مد نظر قرار داده‌ایم، بررسی می‌کنیم. اولین نکته این است که برنامه‌ها باید به‌طور اختصاصی از لینوکس پشتیبانی کنند. اگرچه می‌توان برنامه‌های مختص ویندوز، مانند SolidWorks، را با استفاده از نرم‌افزارهای سازگاری مانند Wine روی لینوکس اجرا کرد، اما این تجربه ممکن است همیشه پایدار نباشد و راه‌اندازی آن دشوار باشد. بنابراین، در این لیست تمرکز ما بر روی برنامه‌های بومی لینوکس خواهد بود. دوم، ما اطمینان حاصل کرده‌ایم که علاوه بر نرم‌افزارهای غیر رایگان، برنامه‌های رایگان را نیز در لیست قرار دهیم تا گزینه‌های بیشتری در اختیار شما قرار گیرد. معمولاً هرچه بیشتر برای یک برنامه هزینه کنید، ویژگی‌های بیشتری دریافت خواهید کرد، اما این موضوع همیشه صحیح نیست. پیش از پرداخت وجه، حتماً ویژگی‌های ذکرشده را بررسی کنید. سوم، ما منحنی یادگیری را نیز مد نظر قرار دادیم. تسلط بر هر برنامه CAD می‌تواند چالش‌برانگیز باشد، زیرا این برنامه‌ها معمولاً ویژگی‌ها و قابلیت‌های زیادی دارند. بنابراین، اطمینان حاصل کردیم که هم برنامه‌های ساده‌تر برای یادگیری و هم برنامه‌هایی که برای کاربران باتجربه‌تر طراحی شده‌اند را در لیست گنجانده‌ایم.

برای شفافیت بیشتر، ما بر روی سه دسته از نرم‌افزارهای CAD تمرکز کرده‌ایم:  CAD مدل‌سازی سه‌بعدی، CAD طراحی دوبعدی، و CAD سه‌بعدی برنامه‌نویسی‌شده. نگران نباشید اگر با این مفاهیم آشنا نیستید – ما تمام جزئیات هر دسته را برای شما توضیح خواهیم داد!
در ادامه با ما همراه باشید تا متوجه شوید کدام ابزار CAD اختصاصی لینوکس برای شما مناسب است.

بهترین نرم‌افزارهای مدل‌سازی سه‌بعدی (3D) برای لینوکس

نخستین دسته از نرم‌افزارهای CAD برای لینوکس، این قابلیت را به شما می‌دهند که مدل‌های سه‌بعدی را به‌طور مستقیم انجام دهید و ویرایش کنید. در این نرم‌افزارها شما به برنامه نمی‌گویید که یک سطح را حذف کند یا خطی رسم کند؛ بلکه خودتان به‌طور مستقیم آن سطح را حذف می‌کنید یا با یک حرکت موس یا فشردن یک دکمه، دو نقطه را به هم متصل می‌سازید. اگر تاکنون از Tinkercad یا Fusion استفاده کرده‌اید، پس با این نوع نرم‌افزارها آشنا هستید و بدون شک شباهت‌هایی بین آن‌ها خواهید یافت.
بیایید نگاهی به برترین انتخاب‌های ما بیندازیم:

• SolveSpace
• FreeCAD
•  BricsCAD

SolveSpace – سبک، سریع و ایده‌آل برای پرینت سه‌بعدی

SolveSpace یک نرم‌افزار سبک و قدرتمند CAD برای لینوکس است که برای افرادی که به مدل‌سازی مشابه Fusion علاقه دارند، گزینه‌ای ایده‌آل محسوب می‌شود. این برنامه کاملاً بر پایه طراحی پارامتریک ساخته شده است؛ به این معنا که یک طراحی ابتدا به‌صورت دوبعدی آغاز می‌شود و سپس با استفاده از ابزارهایی مانند استخراج (Extrude) و چرخش (Revolve) به مدل‌های سه‌بعدی تبدیل می‌شود. همچنین، قابلیت‌های شبیه‌سازی داخلی این نرم‌افزار به شما کمک می‌کند تا به‌سرعت ببینید که مدل طراحی‌شده در دنیای واقعی چگونه رفتار خواهد کرد. SolveSpace از فرمت‌های مختلفی برای فایل‌های دوبعدی و سه‌بعدی پشتیبانی می‌کند و امکان خروجی گرفتن در قالب‌هایی مانند DXF، PDF، EPS ،STEP و STL را فراهم می‌آورد. این ویژگی باعث می‌شود بتوان از این نرم‌افزار در پروژه‌های پرینت سه‌بعدی و همچنین در دستگاه‌های پلاتر، فرز و برش استفاده کرد.

• هزینه: رایگان
• منبع باز: بله
• سطح یادگیری: آسان تا متوسط
• ویژگی‌های برجسته: طراحی پارامتریک، امکان تبدیل نقشه‌های دوبعدی به مدل‌های سه‌بعدی، شبیه‌سازی‌های پایه، و قابلیت خروجی گرفتن در فرمت‌های مختلف

FreeCAD – قدرتمندترین نرم‌افزار CAD متن‌باز

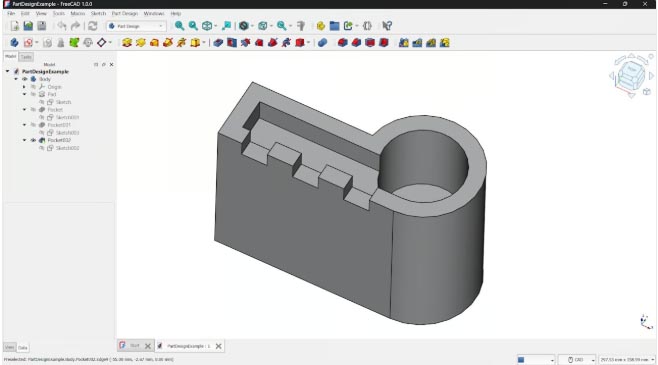

بی‌شک FreeCAD یک انتخاب قابل‌انتظار است، و این لیست بدون آن کامل نمی‌شد! این نرم‌افزار یکی از بهترین گزینه‌های CAD برای لینوکس محسوب می‌شود و کاملاً رایگان و متن‌باز است. اگرچه FreeCAD در ابتدا برای مهندسی مکانیک طراحی شده بود، اما وجود چندین محیط کاری (Workbench) در آن، به کاربران امکان می‌دهد تا انواع مختلفی از طراحی‌ها را انجام دهند. این نرم‌افزار از قابلیت‌های فراوانی برخوردار است، از جمله مدل‌سازی پارامتریک، پشتیبانی از فرمت‌های استاندارد مختلف و امکان شبیه‌سازی. با وجود قدرت بالای FreeCAD، استفاده از آن در مقایسه با نرم‌افزارهای اختصاصی مانند Tinkercad یا Fusion چندان کاربرپسند نیست. توسعه‌دهندگان این برنامه هنگام طراحی، بیشتر بر تنوع و انعطاف‌پذیری تمرکز داشته‌اند و آن را به گزینه‌ای ایده‌آل برای علاقه‌مندان، مربیان، برنامه‌نویسان و کاربران باتجربه CAD تبدیل کرده‌اند. همین رویکرد ممکن است باعث شده باشد که یادگیری FreeCAD کمی پیچیده‌تر شود. با این حال، پروژه FreeCAD با حمایت مالی بنیاد Open Toolchain برای بهبود قابلیت استفاده آن توسعه یافته است. علاوه بر این، این نرم‌افزار اخیراً به یک دستاورد مهم دست یافته و نسخه 1.0  آن منتشر شده است. این نسخه با ساده‌سازی روند کارها و ابزارهای مدل‌سازی پارامتریک، استفاده از FreeCAD را آسان‌تر و قابل‌اعتمادتر کرده است. اگر به دنبال یک نرم‌افزار CAD رایگان و متن‌باز هستید که بتواند نیازهای پیچیده شما را با امکاناتی تقریباً نامحدود برآورده کند، FreeCAD گزینه‌ای ایده‌آل است.

• هزینه: رایگان
• منبع باز: بله
• سطح یادگیری: متوسط
• ویژگی‌های برجسته: مدل‌سازی پارامتریک، قابلیت‌های شبیه‌سازی، پشتیبانی از چندین محیط کاری (Workbench)

BricsCAD – جایگزین حرفه‌ای برای AutoCAD در لینوکس

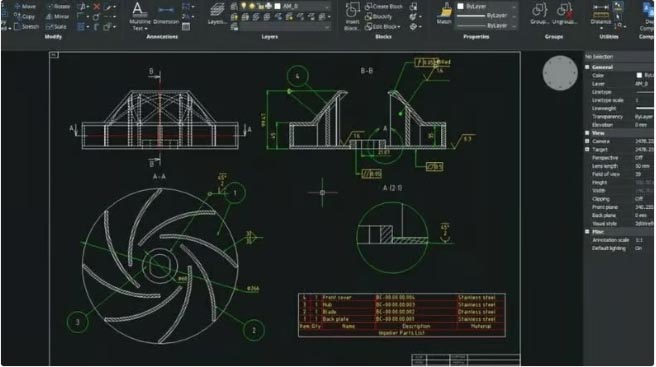

BricsCAD یک جایگزین رقابتی برای AutoCAD  است که در بسته‌های مختلفی عرضه می‌شود و بسته به نیاز شما، ابزارهای خاصی را در اختیار می‌گذارد. این نرم‌افزار متن‌باز نیست، اما یک گزینه حرفه‌ای است که قادر است هر چیزی را که به آن اضافه کنید، مدیریت کند. این نرم‌افزار به‌طور تجاری توسط برندهایی مانند Mazda و Bosch  استفاده می‌شود، به همین دلیل قیمت نسبتا بالایی دارد.  BricsCAD Shape (که نباید با BricsCAD Lite  اشتباه گرفته شود) نسخه رایگانی است که امکانات مدل‌سازی سه‌بعدی و دریافت خروجی در حالت پایه را در اختیار شما قرار می‌دهد. از طرف دیگر، بسته BricsCAD Ultimate  (با قیمت حدود 2650 دلار برای یک لایسنس دائمی) تمامی ابزارهای مورد نیاز برای یک نرم‌افزار CAD حرفه‌ای را ارائه می‌دهد: طراحی‌های سه‌بعدی، اجرای شبیه‌سازی‌ها و ابزارهای حاشیه‌نویسی. همچنین، BricsCAD ادعا می‌کند که با فرمت‌های AutoCAD سازگار است، که این ویژگی می‌تواند در همکاری با طراحان یا مهندسان دیگر بسیار مفید باشد. BricsCAD چندین بسته با قیمت‌های مختلف بین این دو محدوده ارائه می‌دهد که انتخاب آن‌ها بستگی به ویژگی‌هایی دارد که به آن‌ها نیاز دارید؛ بنابراین، پیشنهاد می‌شود که توضیحات هر بسته را با دقت بررسی کنید. خبر خوب برای دانشجویان: شما می‌توانید یک لایسنس یک‌ساله برای BricsCAD Ultimate را به‌صورت رایگان دریافت کنید.

• هزینه: رایگان (برای BricsCAD Shape) حدود 2650 دلار (برای لایسنس دائمی  BricsCAD Ultimate)
• منبع باز: خیر
• سطح یادگیری: متخصص
• ویژگی‌های برجسته: شبیه‌سازی مواد، مدل‌سازی تجمیعی، مدل‌سازی پارامتریک، رندرینگ پیشرفته

نرم‌افزارهای طراحی دوبعدی (2D) برای نقشه‌کشی فنی در لینوکس

طراحی دوبعدی CAD بر طراحی فنی تکیه دارد؛ انتخاب‌های ما در این دسته معمولاً از نمایش سه‌بعدی کاملاً صرف‌نظر می‌کنند، که ممکن است برای کسانی که تنها از نرم‌افزارهای مدل‌سازی سه‌بعدی CAD استفاده کرده‌اند، تعجب‌آور باشد. ابزارهای طراحی دوبعدی CAD  می‌توانند روی کامپیوترهایی با مشخصات بسیار پایین یا بالا اجرا شوند و کنترل زیادی روی نقشه‌های فنی دوبعدی به کاربران ارائه دهند. این ویژگی باعث می‌شود که این نرم‌افزارها برای دستگاه‌های CNC router و برش لیزری که عمدتاً با مواد تخت کار می‌کنند، مناسب باشند. همچنین، در ترکیب با دیگر نرم‌افزارهای مدل‌سازی سه‌بعدی موجود در لیست ما، طراحی‌های دوبعدی می‌توانند برای پرینت و مدل‌سازی سه‌بعدی تقویت شوند.

بیایید نگاهی به بهترین انتخاب‌های ما در این دسته بیندازیم:

•  LibreCAD
• QCAD

LibreCAD – بهترین گزینه متن‌باز برای طراحی دوبعدی

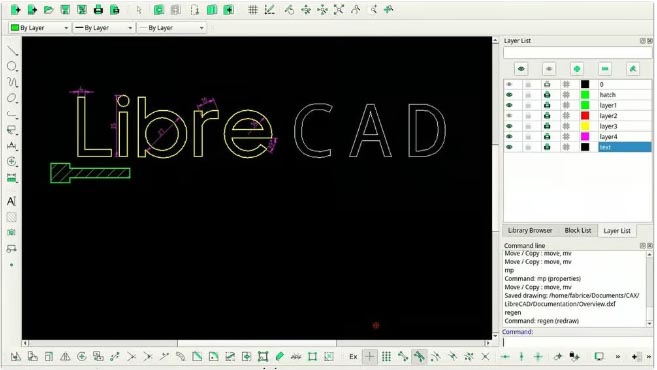

LibreCAD  یکی از شناخته‌شده‌ترین نرم‌افزارهای CAD  رایگان و متن‌باز در لینوکس پس از FreeCAD است و این شهرت بی‌دلیل نیست. اگر شما تازه‌کار در زمینه نرم‌افزارهای CAD  هستید، گزینه‌های دیگر در این لیست ممکن است به دلیل ویژگی‌های پیشرفته و رابط کاربری پیچیده‌شان کمی ترسناک به نظر برسند. LibreCAD گزینه‌ای عالی برای مبتدیان است که به‌طور خاص برای لینوکس طراحی شده است. LibreCAD تمامی ابزارهای پایه‌ای که برای شروع نیاز دارید را در اختیار شما قرار می‌دهد. با این حال، برخلاف دیگر نرم‌افزارهای موجود در این لیست، LibreCAD تنها در حالت 2D  عمل می‌کند. بنابراین، اگر قصد دارید از آن به‌تنهایی برای پرینت سه‌بعدی استفاده کنید، کافی نخواهد بود. این برنامه راهی عالی برای شروع کار با CAD است، با جامعه‌ای بزرگ از کاربران و توسعه‌دهندگان که در صورت نیاز می‌توانند پشتیبانی ارائه دهند. با این حال، کاربران باتجربه‌تر CAD ممکن است به دلیل عدم پشتیبانی از مدل‌سازی سه‌بعدی آن را محدود ببینند. LibreCAD  به‌گونه‌ای طراحی شده است که امکان اعمال تغییرات سریع را فراهم می‌کند، در بیش از 30 زبان در دسترس است و دارای قابلیت ذخیره خودکار قابل‌اعتمادی برای حفظ ایمنی کار شما می‌باشد. اگر هنوز در حال یادگیری نحوه استفاده از CAD هستید و مشکلی با محدودیت‌های 2D ندارید، این گزینه انتخابی عالی برای شما خواهد بود.

• هزینه: رایگان
• منبع باز: بله
• سطح یادگیری: آسان
• ویژگی‌های برجسته: سریع، ذخیره خودکار، پشتیبانی از 30 زبان

QCAD – نرم‌افزاری ساده و کاربردی برای نقشه‌کشی مهندسی

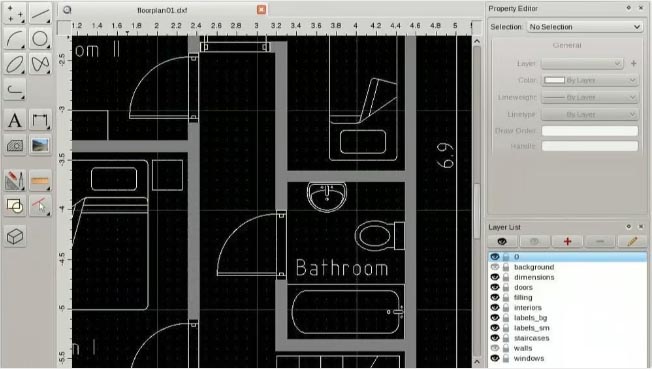

QCAD یک ابزار مدل‌سازی دوبعدی دیگر است که از سازگاری با AutoCAD برخوردار می‌باشد. این نرم‌افزار رایگان و متن‌باز است و برای طیف وسیعی از کاربران، از علاقه‌مندان تازه‌کار تا معماران حرفه‌ای، مفید است. اگرچه این برنامه به‌عنوان یک ابزار قدرتمند برای ایجاد نقشه‌های فنی و دیاگرام‌ها طراحی شده است، اما برای مبتدیان استفاده از آن دشوار نیست. علاوه بر همه این‌ها، QCAD دارای کتابخانه بزرگی از قطعات پیش‌ساخته CAD است که کاربران می‌توانند از آن‌ها برای استخراج فایل‌ها استفاده کنند. این نرم‌افزار همچنین بیش از 40 ابزار مختلف را ارائه می‌دهد که می‌توانند برای ایجاد طرح‌های دقیق مورد استفاده قرار گیرند.

• هزینه: رایگان
• منبع باز: بله
• سطح یادگیری: متوسط
• ویژگی‌های برجسته: کتابخانه بزرگ قطعات، سازگاری با فرمت‌های DWG  و AutoCAD

نرم‌افزارهای CAD مبتنی بر کدنویسی (Parametric CAD)

CAD سه‌بعدی برنامه‌نویسی‌شده کاملاً با دو دسته دیگر ما متفاوت است: در این روش نه از اشکال ابتدایی و نه از نقشه‌های طراحی استفاده می‌شود، بلکه از دستورالعمل‌های برنامه‌نویسی‌شده برای ایجاد مدل ها  سه‌بعدی بهره می‌برد.این گزینه‌ای عالی برای افرادی است که قبلاً برای پروژه‌های خود به منطق برنامه‌نویسی وابسته بوده‌اند. برنامه‌های CAD در این دسته معمولاً نیازهای فنی بسیار پایینی دارند. نکته مهم این است که برای استفاده از این نرم‌افزارها، باید یک زبان برنامه‌نویسی و منطق خاص آن را بیاموزید.

بیایید نگاهی به انتخاب‌های ما در این دسته بیندازیم:

•  OpenSCAD
• CadQuery
• ImplicitCAD

OpenSCAD – طراحی پارامتریک با کدنویسی ساده

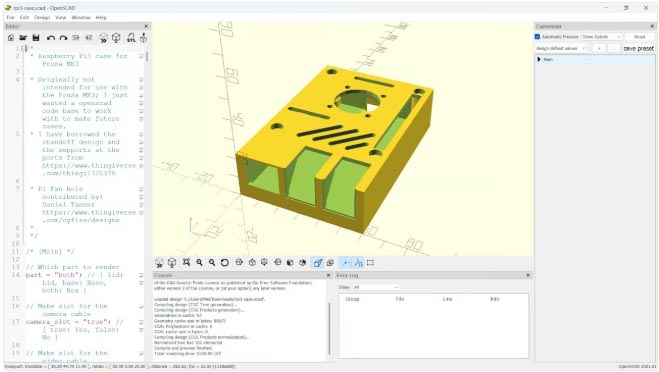

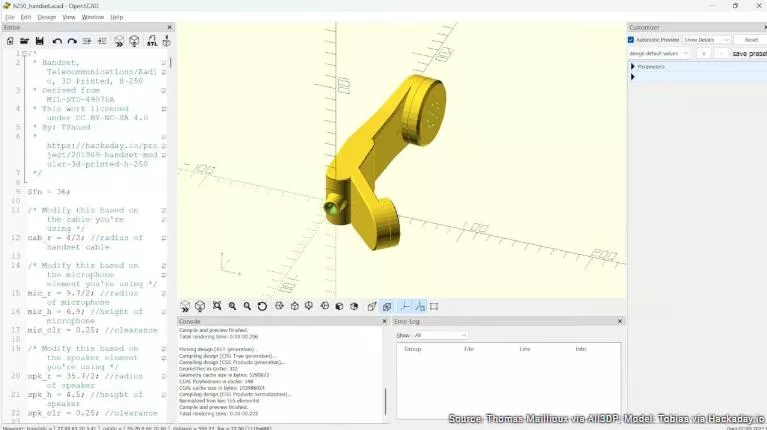

OpenSCAD محبوب‌ترین ابزار CAD برنامه‌نویسی‌شده در میان انتخاب‌های ماست. در واقع، این نرم‌افزار آن‌قدر محبوب است که FreeCAD  حتی یک پلاگین اختصاصی برای آن دارد! به همین دلیل، یادگیری نحوه استفاده از OpenSCAD می‌تواند وقت‌گذرانی ارزشمندی باشد، حتی اگر قرار نباشد ابزار اصلی مدل‌سازی شما باشد. OpenSCAD کنترل کامل فرایند طراحی را به کاربر می‌دهد و از آن‌ها می‌خواهد که همه چیز را به‌صورت صریح برنامه‌نویسی کنند. این رویکرد قدرتمند است، اما ممکن است برای کاربران تازه‌کار دلهره‌آور باشد. این نرم‌افزار یک مدل‌ساز تعاملی نیست؛ شما باید برنامه‌تان را به‌روزرسانی کرده و سپس آن را دوباره رندر کنید تا تغییرات را مشاهده کنید! تجربه استفاده از آن بسیار متفاوت از CAD سنتی است، اما برای مدل‌سازانی که به دقت و سرعت نیاز دارند، بسیار رضایت‌بخش خواهد بود.

• هزینه: رایگان
• منبع باز: بله
• سطح یادگیری: متوسط
• ویژگی‌های برجسته: مدل‌سازی پارامتریک، ادغام با FreeCAD، کنترل کامل بر تمامی مدل ها  سه‌بعدی از طریق برنامه‌نویسی

CadQuery – مدل‌سازی سه‌بعدی با استفاده از Python

CadQuery یک کتابخانه اسکریپت‌نویسی CAD مبتنی بر Python است که روی OpenCascade اجرا می‌شود – همان فناوری هندسه سه‌بعدی که توسط FreeCAD استفاده می‌شود. این یک راه‌حل CAD بسیار قدرتمند است که می‌توان آن را با OpenSCAD مقایسه کرد، با این تفاوت که کمی کمتر شناخته شده است. CadQuery مزایای قابل توجهی نسبت به OpenSCAD دارد.  Python یک زبان برنامه‌نویسی با استانداردهای مشخص است و CadQuery می‌تواند فایل‌های STEP  را با سایر برنامه‌های CAD وارد کند یا  خروجی بگیرد. از آنجایی که CadQuery یک کتابخانه Python  است، می‌توانید از آن بدون نیاز به رابط کاربری گرافیکی استفاده کنید . همچنین می‌تواند از کتابخانه‌های دیگر Python نیز استفاده کند.

• هزینه: رایگان
• منبع باز: بله
• سطح یادگیری: متوسط
• ویژگی‌های برجسته: مدل‌سازی پارامتریک، قابلیت استفاده از دیگر کتابخانه‌های Python

ImplicitCAD – نرم‌افزار تخصصی CAD برای کدنویسان حرفه‌ای

ImplicitCAD برای افراد مبتدی مناسب نیست. این نرم‌افزار به‌طور کامل برای نمایش قدرت ریاضیات و برنامه‌نویسی طراحی شده است و به همین دلیل، بسیار انعطاف‌پذیر است. ImplicitCAD کاملاً بر اساس دستوراتی است که در یک رابط متنی وارد می‌شود. برای استفاده از این نرم‌افزار، یادگیری CAD سنتی مهم‌ترین نگرانی شما نخواهد بود، زیرا تمام کنترل آن از طریق برنامه‌نویسی انجام می‌شود. این نرم‌افزار از زبان Haskell  استفاده می‌کند، که ممکن است نسبت به استفاده از Python  در CadQuery  یک نقطه ضعف به‌نظر برسد، اما در عین حال آن را بسیار انعطاف‌پذیر می‌سازد. باور کنید یا نه، مزایای زیادی در "کدنویسی" طراحی‌ها وجود دارد، از جمله این که به کاربر این امکان را می‌دهد تا کارهای تکراری را خودکار کند. این نرم‌افزار به‌طور ذاتی پارامتریک است و داده‌های پیش فرض مانند ارتفاع پین‌ها در یک قفل به راحتی می‌توانند به طراحی شما اضافه شوند. ImplicitCAD  رایگان است و می‌تواند مستقیماً در مرورگر وب شما اجرا شود؛ تنها همین ویژگی کافی است که امتحان کردن آن ارزش داشته باشد!

• هزینه: رایگان
• منبع باز: بله
• سطح یادگیری: پیشرفته
• ویژگی‌های برجسته: مبتنی بر وب، خودکارسازی وظایف، محدود به آنچه که می‌توانید کدنویسی کنید

CAD Sketcher- یک افزونه کاربردی

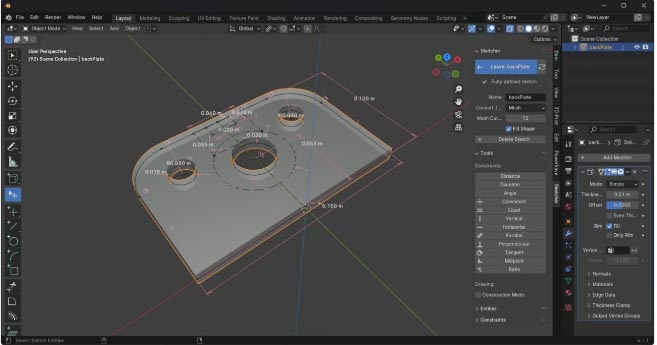

CAD Sketcher یک افزونه است که ویژگی‌های مدل‌سازی سه‌بعدی CAD  از Fusion را به محبوب‌ترین ابزار مدل‌سازی متن‌باز و چندسکویی یعنی Blender می‌آورد! پس از تکمیل طراحی‌ها با CAD Sketcher، ویژگی‌های طراحی‌شده می‌توانند مانند هر مدل دیگری در Blender دستکاری شوند. CAD Sketcher هنوز در ابتدای مراحل توسعه خود است – نسخه فعلی آن 5.27.0 است – اما در حال حاضر با نمره  ارزیابی 1,200 و میانگین امتیاز 4.8 در صفحه Gumroad بسیار محبوب است. این منبع برای نصب‌های جدید و دریافت آخرین اخبار است. افزایش محبوبیت نشان می‌دهد که کاربران مدرن CAD سه‌بعدی رابط کاربری‌ را پیدا خواهند کرد که با انتظارات آن‌ها هم‌خوانی دارد – و همچنین پشتیبانی لازم را دارست. از جمله  تیم توسعه با سازنده محتوای Maker Tales  همکاری کرده است تا پروژه را منتشر کند، پشتیبانی ارائه دهد، بازخورد جمع‌آوری کند و پروژه‌ها را در Discord Maker Tales به نمایش بگذارد.

CAD Sketcher  از کاربرانی که توانایی مالی دارند، پشتیبانی مالی می‌پذیرد. شما می‌توانید آن را به‌صورت رایگان از GitHub و Gumroad  دریافت کنید یا از طریق Gumroad گزینه "پرداخت هر آنچه که می‌خواهید" را انتخاب کنید تا از توسعه آن حمایت کنید.

CAD Sketcher  هنوز Blender را به یک ابزار CAD تبدیل نمی‌کند، اما به کاربران Blender  یک معرفی به مدل‌سازی پارامتریک سه‌بعدی CAD  خواهد داد. همچنین طراحان حرفه‌ای CAD  از آن به‌عنوان دروازه‌ای برای ورود به Blender استفاده خواهند کرد!

• هزینه: رایگان، با گزینه حمایت مالی
• منبع باز: بله
• منحنی یادگیری: متوسط تا پیشرفته
• ویژگی‌های خاص: مدل‌سازی پارامتریک، ادغام با Blender، جامعه در حال رشد در Discord

جمع‌بندی

با توجه به نیاز خود، می‌توانید بهترین نرم‌افزار CAD را برای لینوکس انتخاب کنید:

• برای طراحی سه‌بعدی عمومی: FreeCAD یا BricsCAD
• برای مدل‌سازی پارامتریک: SolveSpace یا OpenSCAD
• برای طراحی دوبعدی: LibreCAD یا QCAD
• برای CAD مبتنی بر کدنویسی: CadQuery یا ImplicitCAD
• برای ترکیب CAD با Blender: CAD Sketcher

با مراجعه به سایت‌های رسمی هر نرم‌افزار، می‌توانید اطلاعات بیشتری کسب کرده و نسخه مناسب خود را دانلود کنید.

آیا شما تجربه‌ای در استفاده از این نرم‌افزارها دارید؟ کدام یک را ترجیح می‌دهید؟ نظرات خود را با ما به اشتراک بگذارید!
